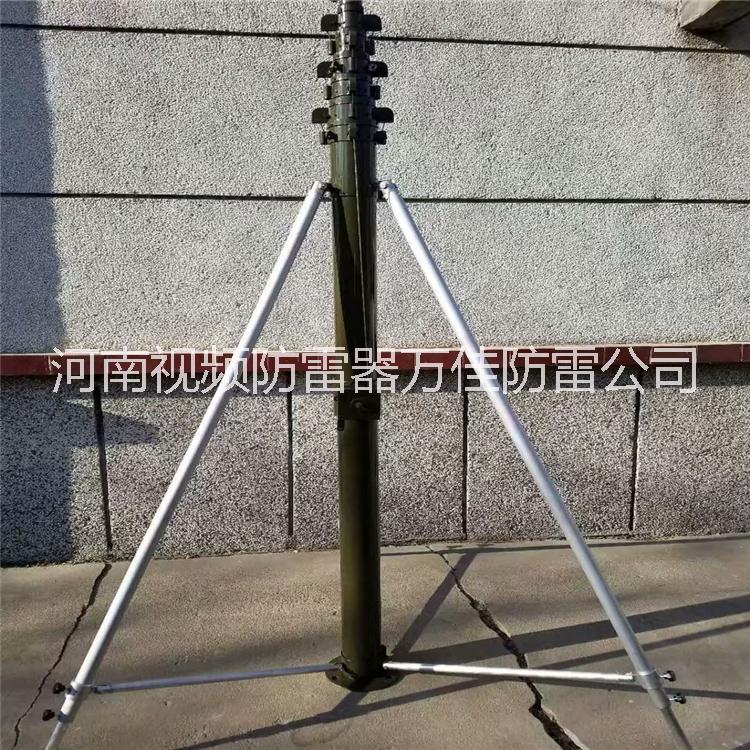

15米手動升降式避雷針 野外訓練避雷針 防雷針 防雷桿 接閃器 15米升降避雷針

手搖升降桿是為升降天線而設計, 隨著機動車載天線需求量的增加, 天線升降桿已經得到廣泛應用。本文設計的內置式天線升降桿是用滑輪和鋼絲繩來提升各級桿,產品輕便快捷, 穩定可靠, 操作方便, 符合產品的使用要求, 獲得用戶好評。

手動驅動天線升降桿一般采用鋼絲繩、滑輪傳動。早期升降桿產品, 鋼絲、滑輪和升降機構外置, 影響外觀,本產品使用內置線設計。

結構設計

升降桿的內置式設計

這種內置式升降桿要求當天線升起后, 鋼絲繩不在外。這就要求設計時, 在桿與桿之間有限的空間內合理安排鋼絲繩的纏繞方式。

首先, 升降桿的管材截面采用正方形截面。這是因?yàn)? 1) 桿內壁要安裝滑輪, 需要大的安裝平面, 若選用圓管, 它的內壁不好安裝滑輪;( 2) 相同壁厚和截面積的管子, 方形比圓形的抗彎截面系數大。

第二, 天線升降桿的鋼絲繩與桿件之間的纏繞形式如前面的結構簡圖( 圖1) 所示。主動鋼絲繩的安裝平面在桿2 的中間平面內, 從動鋼絲繩的安裝平面在桿3 的中間平面內, 且與主動鋼絲繩安裝平面垂直。這種形式可以避免兩根鋼絲繩在同一平面內相互交叉碰闖。

第三, 滑輪安裝關鍵在于減小摩擦。前面的原理受力計算過程忽略了摩擦力, 但鋼絲繩在滑輪上滾動時產生的摩擦力是實際存在的, 而且如果設計考慮不周, 摩擦力將很大, 直接影響能否提起各級桿以及鋼絲繩的粗細。因此在設計時滑輪內安裝滾動軸承。
