電池pack成品測試設備

電池pack成品測試機

適用于18650/21700半成鋰電池包如（電動工具鋰電池pack，電動車鋰電池pack，助力車電池pack，扭扭車鋰電池pack，滑板車電池pack，平衡車電池pack，太陽能儲能電池pack）的成品測試各種電壓，內阻的參數是否因?yàn)檠b配出現不良，良品就進行包裝出貨，產電池pack產品非常重要也是最后一道檢測關卡。

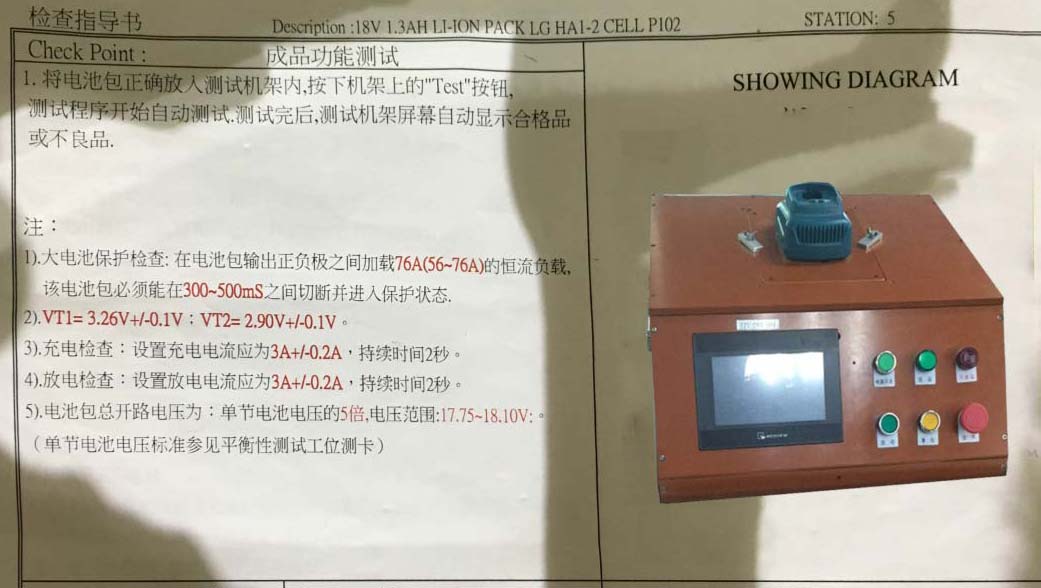

1、      將電池包正確放入測試機架內，按下機架上的啟動按鈕，測試程序開始自動測試，測試完成后，顯示屏自動顯示合格或不良。

2、      大電池保護測試，在電池包輸入出正負極之間加載大電池恒流負載時，該電池必須能在規定時間內切斷并進入保護狀態。

3.充電檢查：設備自動啟動電池包的充電程序，電池包持續充電2秒以上，測試充電時的電流和電壓是否在合理范圍內。

4、放電檢查：設備自動啟動電池包的放電程序，電池包持續放電2秒以上，測試放電時的電流和電壓是否在合理范圍內。

5、電池包總開路電壓為：單節電池電壓的5倍，電壓范圍：17.75—18.10V

二.主要參數

1.內阻儀器：精密電壓內阻測試儀HK3561

2.測試項目：開路電壓、交流內阻

3. 測開路電壓：精度+/-0.1% rdg, 顯示分辨率0.1毫伏

4. 測交流內阻：精度+/-0.5% rdg， 顯示分辨率0.01毫歐

5.電氣控制：采用PLC和伺服電機及傳感器。

6 .設備尺寸：長1350mm，高1400mm，寬850mm (可換客戶要求訂制作)

7 .供電輸入: AC220±10%/50Hz；功率：≤200 W

8 .設備重量:大約230KG
