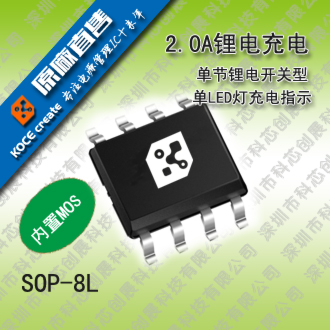

開關式2A鋰電充電IC

XZ4057是一款完整的單節4.2V與4.35V鋰電池充電IC鋰電子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的SOP8封裝與較少的外部元件數目使得XZ4057成為便攜式應用的理想選擇。XZ4057可以適合USB 電源和適配器電源工作。
由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到終浮充電壓之后降至設定值1/10 時，XZ4057將自動終止充電循環。
當輸入電壓（交流適配器或USB 電源）被拿掉時，XZ4057自動進入一個低電流狀態，將電池漏電流降至2uA以下。XZ4057在有電源時也可置于停機模式，將供電電流降至50uA。

XZ4057的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的LED狀態引腳。
應用領域
 手機、PDA、MP3、MP4
 充電器
 藍牙

主要特性
 可編程充電電流，可達1000mA
 不需外接MOSFET,傳感電阻和阻塞二極管
 用于單節鋰電池、采用SOP封裝的完整線性充電器
 恒流/恒壓充電和熱度調節功能使得充電過程管理，而無過熱危險
 直接從USB接口管理單節鋰離子電池充電
 預設充電電壓 4.2V/4.35V ±1%
 充電電流輸出監控
 自動重新充電
 充電狀態雙輸出、無電池和故障狀態顯示
 1/10 充電電流終止充電
 停機模式下的供電電流為50uA
 2.9V涓流充電閥值電壓
 軟啟動限制浪涌流
 電池溫度監測功能
 采用 SOP8-PP 封裝
