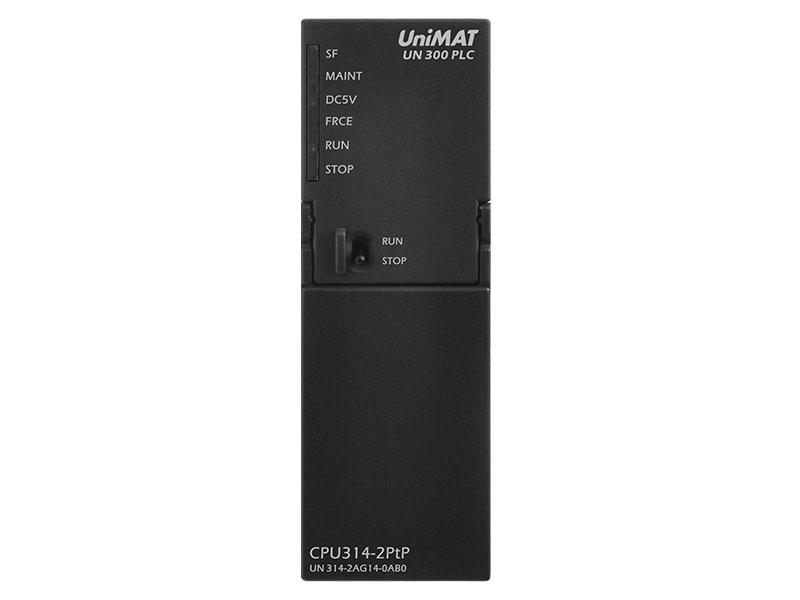

替代*300系列 CPU 314-2PtP

技術規范

型號

CPU 314-2PtP

訂貨號

UN 314-2AG14-0AB0

物理特性

尺寸（W × H × D）

40 × 125 × 120 mm

電源特性

額定值（DC）

24 V

允許范圍，下限（DC）

18.0 V

允許范圍，上限（DC）

28.0 V

電源保護外部熔斷（推薦）

最小3 A

沖擊電流，典型值

3.5 A

從電源L+供電，

650 mA

功率消耗，典型值

4 W

環境特性

工作環境溫度

水平安裝位置：-10°C 到 70°C

垂直安裝位置：-10°C 到 40°C

模塊的運輸和存儲條件：-40°C 到 +70°C

環境相對濕度

10% 到 95%，非結露

防護等級

IEC 60529 的防護等級 IP 20，即防止與標準探針接觸

接口特性

Micro-USB

用于直接連接PC下載用戶程序

DB9（X1）

用于MPI通信

DB9（X2）

用于點對點通信

TF

1. 升級固件；2. 用作裝載存儲器

LED指示燈特性

SF

紅色；硬件或軟件錯誤

MAINT

紅色；維護

DC5V

綠色；內部總線的5V電源正常

FRCE

黃色；強制作業有效

RUN

綠色；LED常亮，表示CPU處于RUN狀態；LED燈以2Hz閃亮，表示重新啟動

STOP

黃色；LED常亮，表示CPU處于STOP狀態

存儲器 / 后備

工作存儲器

內置

128 KB

可擴展

否

裝載存儲器

內置（FLASH）

1 MB

可插拔（TF卡）

32 GB

后備

不用電池：內置 FLASH 保證：程序和數據

CPU / 塊

DB

數量，

1024 數字范圍：1 ~ 16000

容量，

64 KB

FB

數量，

1024 數字范圍：0 ~ 7999

容量，

64 KB

FC

數量，

1024 數字范圍：0 ~ 7999

容量，

64 KB

OB

循環塊

OB 1

日時鐘中斷塊

OB 10

延時中斷塊

OB 20、OB 21

循環中斷塊

OB 32、OB 33、OB 34、OB 35

硬件中斷塊

OB 40

診斷中斷塊

OB 82

故障響應塊

OB 80、OB 85

重新啟動塊

OB 100

同步錯誤響應塊

OB 121、OB 122

嵌套深度

總嵌套深度

100

CPU / 處理時間

位指令，最小

0.06 us

字指令，最小

0.10 us

整數運算，最小

0.14 us

浮點數運算，最小

0.30 us

定時器 / 計數器及其保持特性

S7 計數器

數量

256

保持性

可調節；預置：C 0 ~ C 7

計數范圍

下限：0；上限：999

IEC 計數器

可用性

是

類型

SFB

S7 定時器

數量

256

保持性

可調節；預置：無保持性

定時范圍

下限：10 ms；上限：9990 s

IEC 定時器

可用性

是

類型

SFB；沒有數量限制，只受工作存儲器限制

數據區及其保持特性

標志

數量

256 字節

保持性

可調節；預置：MB 0 ~ MB 15

時鐘存儲器數量

8；1個存儲字節

數據塊

數量，

1024；DB 1 ~ DB 16000

容量，

64 KB

保持性

可調節；通過 DB 上非保留特性

局部數據

每個優先級，

32 KB

地址區

輸入

1024 字節

輸出

1024 字節

過程映像

輸入

1024 字節

輸出

1024 字節

數字量通道

輸入

1024

輸出

1024

模擬量通道

輸入

256

輸出

256

組態

機架，

4

每機架的 I / O 模塊數量，最多

8

時間

時鐘

硬件時鐘

是

掉電繼續運行

是；12天（在 40°C 的環境溫度下）

每天誤差，

10 s

運行時間計數器

數量

1

號碼

0

數值范圍

0 ~ 231 小時 （當使用 SFC 101時 ）

計數間隔

1 小時

保持性

是；重啟后需重新計時

時間同步

上位機時間同步

支持

多機時間同步

不支持

測試和調試功能

監視功能

狀態 / 控制變量

是

變量

輸入、輸出、存儲位、DB、定時器、計數器

變量數量，最多

30

其中狀態變量，最多

30

其中可修改變量，最多

14

強制

支持

是

變量

輸入、輸出

強制變量數量，最多

10

診斷緩沖

可用性

是

輸入數量，

500

可調節

否

基本通訊

支持

是

第 1 接口

接口類型

內置 RS 485 接口

隔離

否

接口電源

15 ~ 30 V DC，：200 mA

功能性

MPI

支持

連接數量

2

傳輸速率，

187.5 KBit/s

第 2 接口

接口類型

內置 RS 485 接口

隔離

是

接口電源

4.5 ~ 5.5 V DC，：200 mA

功能性

MPI

否

點對點

是

CPU / 編程

編程語言

兼容 IEC 61131-1

嵌套級

8

用戶程序保護 / 密碼保護

是

系統功能（SFC）

SFC（0、1、2、3、4、5、6、20、21、28、29、30、31、32、33、34、36、37、38、39、40、41、42、43、44、46、47、49、50、52、64、65、66、67、68、69、101、120、121、122、123、124）

參見“系統功能列表（SFC）”

系統功能塊（SFB）

SFB（0、1、2、3、4、5）

參見“系統功能塊列表（SFB）”
