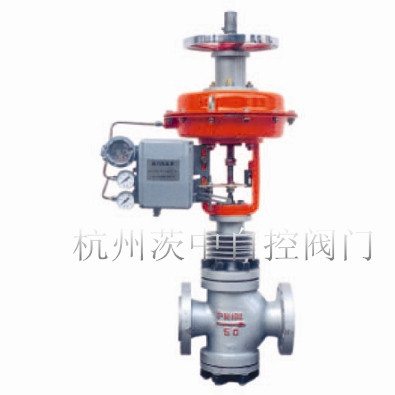

浙江茨中自控閥門直銷ZSQ氣動活塞式切斷閥
[氣動活塞式切斷閥
杭州氣動活塞式切斷閥
切斷閥型號
切斷閥價格
氣動活塞式切斷閥廠家]
杭州市氣動活塞式切斷閥廠家
價格： 電議
物流： 浙江 杭州市 富陽區| 賣家支付運費
可銷售總量： 99999件
手機： 15355089170 郵箱： 15355089170@163.com
傳真： 0571-63131110 地址： 浙江 杭州市
[氣動活塞式切斷閥 杭州氣動活塞式切斷閥 切斷閥型號 切斷閥價格 氣動活塞式切斷閥廠家]
郵箱：
手機：
- 品牌： 茨中自控
- 型號： ZSQ
- 加工定制： 是
- 材質： 不銹鋼
- 連接形式： 法蘭
- 公稱通徑： 25
- 適用介質： 蒸汽各種高腐蝕化學介質氧氣液化氣
- 壓力環境： 常壓
- 工作溫度： 其他
- 流動方向： 雙向
- 驅動方式： 其他
- 形態： 其他
- 類型(通道位置)： 其他
- 標準： 其他
- 密封形式： 硬密封型
- 規格： -
產品說明：
氣動活塞式切斷（簡短活塞式切斷閥），是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而廣泛應用于化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
結構與原理：氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
ZSQM型氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。
二位三通切斷閥采用四通式閥體，有三個流道口，特別適用于對兩條流路的切換。
作用原理：當信號壓力為零，由于彈簧（單作用）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。
零件材料：
閥體、閥蓋：HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體：ZG230-450
活塞：ZAlSi12
填料：聚四氟乙烯，柔性石墨
閥芯軟質密封件：增強聚四氟乙烯
技術參數：
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
| 額定行程 | 8 | 12 | 20 | 25 | ||||||
| 氣缸直徑 | 75 | 100 | 150 | |||||||
| 允許泄漏量 | 硬密封（l/h） | 單座、三通：1.2×10-7×閥額定容量 | ||||||||
| 軟密封 | VI級 | |||||||||
| 工作溫度（） | -20~200-40~450 | |||||||||
| 公稱壓力PN（MPa） | 1.64.06.4 | |||||||||
| 允許壓差（MPa） | ZSQP | 單作用 | 1.16 | 0.66 | 0.39 | 0.6 | 0.39 | 0.4 | 0.31 | 0.20 |
| 雙作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
| ZSQM | 單作用 | 公稱壓力 | ||||||||
| 雙作用 | ||||||||||
| ZSQN | 單作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
| 雙作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
| 信號壓力（KPa） | 0或400~600 | |||||||||
尺寸重量：
| 公稱通徑DN | L | A | H | L1 | H1 | A1 | 重量 | 信號接頭 |
| 20 | 150 | 130 | 220 | 80 | 115 | 100 | 10 | M10×1 |
| 25 | 160 | 130 | 220 | 80 | 120 | 100 | 12 | |
| 32 | 180 | 150 | 235 | 80 | 130 | 100 | 15 | |
| 40 | 200 | 150 | 235 | 95 | 138 | 120 | 18 | |
| 50 | 230 | 150 | 240 | 95 | 155 | 120 | 25 | |
| 65 | 290 | 280 | 250 | 105 | 178 | 160 | 30 | |
| 80 | 310 | 280 | 260 | 105 | 207 | 160 | 40 | |
| 100 | 350 | 280 | 265 | 105 | 222 | 160 | 60 |
連接標準：
法蘭標準：鑄鐵法蘭GB4216.5-84
鑄鋼法蘭GB9113-88、JB/T79-94
法蘭密封面型式：PN16為凸面；PN40、PN64為凹凸面，閥體為凹面。
結構長度：GB12221—89
執行機構信號接口：M10×1
*閥體法蘭及法蘭端面距離可以按用戶的標準制造。如：ANSIJISJPI等標準。
訂貨須知：
訂貨時請用戶提供以下資料:
公稱通徑
公稱壓力（MPa）
額定流量系數（Kv）
閥前壓力
切斷壓差
介質名稱
工作溫度及范圍
整機作用方式
閥體、閥內件及填料材質
所配附件
其它特殊要求
