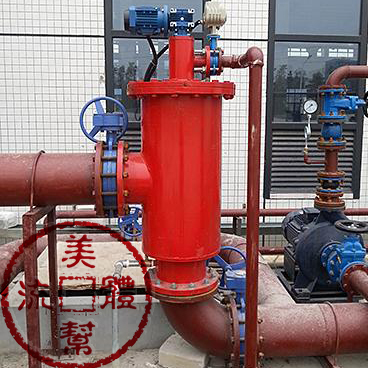

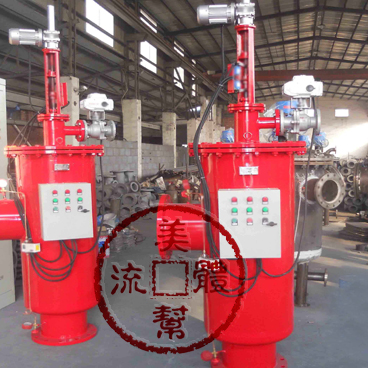

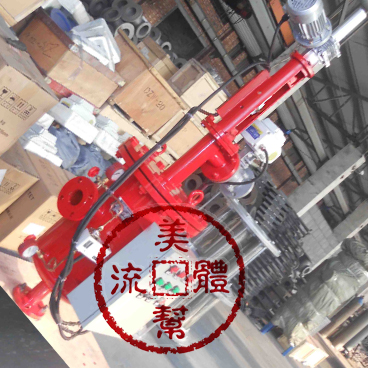

DX-L自動吸吮式過濾器@電動吸吮式自清洗過濾器

DX-L自動吸吮式過濾器@電動吸吮式自清洗過濾器一、功能與用途
         DX-L系列全自動吸式過濾器適用于工業廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水、造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500~130微米粒徑的各種硬質顆粒，確保系統的安全可靠運行。

二、DX-L自動吸吮式過濾器,刷式/全自動吸吮式過濾器結構與工作原理
           DX-L系列電動吸式清洗過濾器采用高強度的不銹鋼楔形網，具有處理量大，使用壽命長、清洗效率高等特點。本機采用智能壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。電機帶動吸管轉軸作來回行程運動，同時帶動吸嘴旋轉掃描精濾網，吸咐在濾網上的雜質微粒被吸嘴吸入吸管，隨水流從排污閥排出，當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止轉動，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。

工作行程圖：轉軸從狀態①順著螺紋旋轉移行到狀態②（觀察A、B、C、D吸嘴在精濾網上掃描過的區域）， ③為污水排出路徑。


A：旋轉軸      B：吸管出水口     C：柵狀精濾網      D：吸嘴吮吸      E：經粗濾的水進入精濾網    F：粗濾網      G：水進入粗濾網，被初步過濾         H：進水口            I：水經過精濾網流出J：出水口       K：排污口
                                             梯形網（左）--鉆孔網（右）

三、DX-L自動吸吮式過濾器,刷式/全自動吸吮式過濾器濾網標準過濾等級

四、DX-L自動吸吮式過濾器主要特性
◎ 防腐性能：碳鋼結構,環氧樹脂涂層
◎ 壓力損失?。号渲幂^大過濾面積的過濾網使得壓損很低
◎ 過濾精度高：過濾精度可達10微米,有各種精度的濾網選擇
◎ 二級過濾：該設備采用二級不銹鋼濾網過濾,先經過粗濾再進入細濾網
◎ 不間斷供水：清洗時間僅為30秒左右,所需水量極少,對過濾水流無影響
◎ 多元化的控制：過濾設備可按壓差、時控、手動的方法進行清洗?？商峁╊A(yù)警信號，PLC控制
◎ 自動清洗功能：智能控制系統實時反饋過濾網污物的沉積狀態，達開預設值時，自動清洗濾網
◎ 產品規格：不同口徑，適合單機使用或多機并聯使用處理大流量或要求大過濾面積的工況環境
◎ 廣泛適用范圍：工業用水、污水處理、冷卻循環水等鄰域

五、DX-L型全自動吸吮式過濾器主要參數
◎ 單臺流量:50-1200M3/H,更大流量可由多臺單機并聯
◎ 最小工作壓力:0.2Mpa
◎ 工作壓力:1.0/1.6/2.5/4.0Mpa
◎ 工作溫度:80℃
◎ 過濾精度:130~3500微米
◎ 控制方式:壓差、時間或手動
◎ 清洗時間:60s
◎ 清洗機構轉速:14-20rpm
◎ 清洗壓損:0.01Mpa
◎ 控制電壓:交流220V
◎ 額定操作電壓:三相、220V /380V、50HZ


六、全自動吸吮式過濾器安裝參數

 注：表中數據僅供參考，設備實際尺寸以供貨狀態為準。

電子控制電路元件均采用國內國外名廠品牌，保證了機械在安全、穩定的狀態下長期運行。

七、安裝注意事項
◎ 安裝之前請先參考《安裝平面結構圖與應用圖例》。
◎ 承重支架的設計應考慮設備投入運行時的滿載重量。
◎ 工業用水、各種水處理系統等如圖所示。
◎ 安裝前考慮過濾器兩端應留有600mm的空間，以便維護保養
◎ 多機并聯時，排污管可并聯安裝，機組之間應留有足夠空間以便維護保養
◎ DX-L型過濾器可水平或垂直安裝，安裝時水流方向務必與外殼上箭頭方向一致
◎ 除垢型過濾設備其除垢控制電源，建議由水泵或流量開關控制，嚴禁空機(沒水)運行
◎ 除垢型自動過濾器應以就近主要易結垢的設備為安裝原則，以保證良好除垢、防垢之效果
