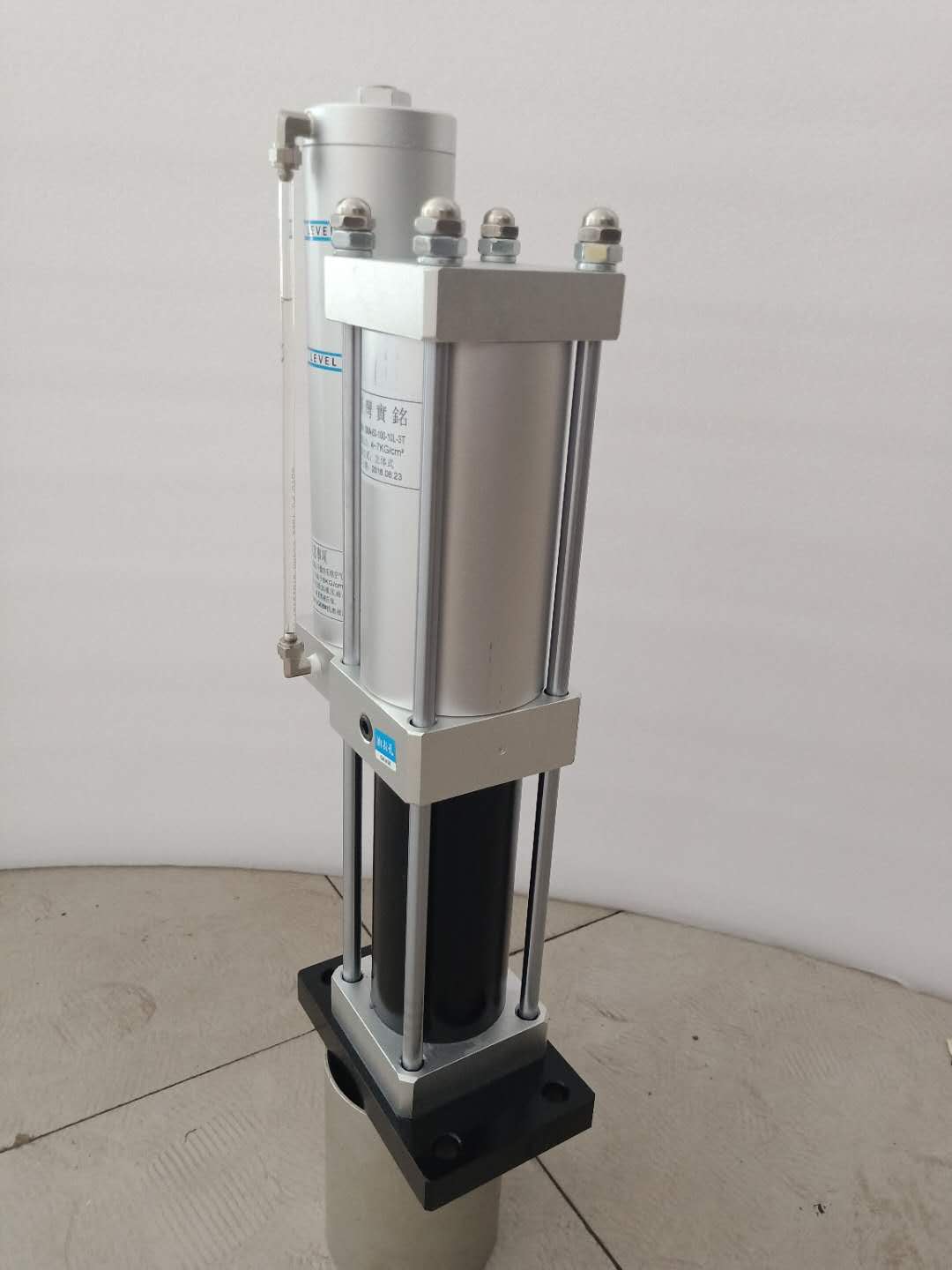

氣液增壓氣缸 氣液增壓缸定制 氣液增壓缸廠家 氣液增壓缸價錢

增壓缸結構：增壓缸由“油缸”“空油轉換筒”“增壓器”三部分結合而成

增壓器+油缸＝分體式增壓缸 直壓式增壓器+油缸＝直壓式增壓缸 預壓式增壓器+油缸＝標準型增壓缸

產品簡介：預壓式增壓缸系將一油壓缸（預壓段）與增壓器（增壓段）作一體式結合，使用受壓縮的空氣為動力源，利用增壓段活塞及軸心的大小（即不同的受壓截面積比,因為壓力不變,當受壓面積有由大變小時,則壓強也會隨大小不同而變化）,從而達到將氣壓壓力提高到數十倍的壓力效果。

標準型增壓缸工作原理(圖）

應用范圍：壓印標記、彎折型材、模具沖孔、沖切鋼材、型材碰焊、擠模成型、壓平校直、鉚接鍛壓、整型鈑金、緊密裝配、鉚合連接、金屬沖壓。

產品說明：標準型增壓缸—使用一般氣壓即能達成油壓缸之高出力，不需要液壓單元。

產品特點：

二、產品特點：本款缸的結構設計合理，產品精度高，操作簡單，保養(yǎng)和售后方便快捷，且標準固定的安裝尺寸，對于通用沖壓設備的選型方便，其穩(wěn)定性高，使用一般氣壓即能達到油壓缸之高出力，不需要液壓單元;在縱向上長度較其它缸型長度適中，只適用于對縱向長度無較大限制場合。標準型增壓缸大量適用于五金沖壓、五金成型、五金鉚接、電子元件鉚接、擠壓模成型等設備。由于高度較其它缸型適中，比相同油缸較長，故適用于設備高度無太大限制的工作環(huán)境中作用。
三、產品參數
     型號：SMA.100.10.5T
     作動方式：雙動
     作動壓力：3—7kg/cm2的清潔壓縮空氣
     液壓油：ISO VG 68#
     工作溫度：0——55℃
     操作速度：50——400mm/s
     油缸耐壓：300kg/ cm2
     氣缸耐壓：12 kg/ cm2
     預壓行程公差：+1.00mm  0.00mm
     力行程公差：+0.20mm  0.00mm
     工作頻率：20-40/分鐘（具體與預壓和增壓行程有關）
  高壓出力：1—100噸(可按需求訂制)



詳情請聯(lián)系我們?。?！ 歡迎來電咨詢13760918776
