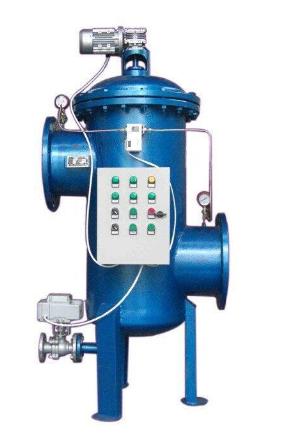

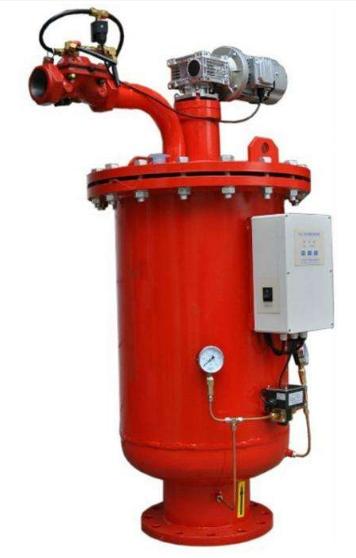

全自動自清洗過濾器河南省新鄉市祥升閥門有限公司

  自清洗過濾器以進水口，出水口，電力馬達，壓差開關，控制管路，濾網，不銹鋼刷 ，電磁開工，排污開關組成。 過濾器是現在供應管道不可缺少的設備，主要作用是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出。但是它有一定的確定，最主要的便是過濾器過濾目數小，則它攔截的雜質藏污量就大，過濾網容易被贓物給堵住，而清潔起來又要去網，這樣就加大了清理的難度。另一個問題是在許多單位廠礦裝置運行后是不能停止的，這樣就更加大了清理的難度。所以其自動化程度很低。而自清洗過濾器就解決了這個問題，不用人為的去清洗過濾網，而且不用機器停運就可以自動的去清洗過濾設備實現不間斷的供水，而且通過了壓差，還可以去檢測到過濾網內贓物的藏污量，實現了人為的監控和自動化的操作。

二：應用的范圍

1.該產品被廣泛用于石油、化工、冶金、煤炭、水廠、電廠、給水排水、制藥、造紙、市政、消防、釀造，污水治理等諸多行業的重點工程中。多用在循環或非循環冷卻水系統、熱交換系統、中央空調系統、集中供暖系統、熱水鍋爐系統等，分別用來保護冷卻設備、熱交換 裝裝置、空調器、鍋爐等。

2.入水水質要求：入水中懸浮物小于 200mg/L，短時間允許懸浮物達到 660mg/L。 若水質達不到要求，需在過濾器入水口前加預處理，而且水質不要超過100

三、產品功能及特點

1、產品功能 全自動自清洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。 全自動自清洗過濾器的清洗有兩種方式：自動控制和手動控制。 自動控制：自動控制有定時和壓差兩種方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定；同時控制系統實時將 系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾器也進 行 清洗排污，排污時間由排污時間定時器設定。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好準備。 手動控制：手動控制是系統調試、系統工作狀態檢測，系統故障排除和按需清洗排污的手段。：將操作面板上的手動/自動”選擇開關撥到手動位置，分別進行手動排污和手動清洗。 用戶可根據需要選擇兩種控制方式，具體操作見后面的操作部分。

四：產品特點

1） 過濾精度默認為 100 微米，且從 100 至 3000 微米可選，過濾面積大，納污量高， 用戶可根據實際工況定制。

2）清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。。全自動自清洗過濾器控制系統中的各參數均可調節。

3）設有電機過載保護，可有效保護電機。

4）具有在清洗排污時不間斷供水、無需旁路的特點，且清洗時間短，排污耗水量少，不超過總流量的 1%。

5）模塊式結構，維修性強，安裝拆卸簡便易行。

6）與用戶管線的連接方式為法蘭連接，法蘭采用法蘭，通用性強。 五：注意事項 該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能 滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方 式進行工作。 運行時，應按以下步驟進行： ?檢查過濾器是否處于正常工作狀態： ? 察看過濾器各連接處是否牢固。 ? 察看過濾器電控箱部分應是干燥的。 ? 接通電源，正常工作”指示燈亮，此時表示過濾器電控部分處于正常工狀態，設 備可投入試運行。

注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分 干燥，不可有水進入電控器內部。 六、使用方法 XHZL-JT型全自動自清洗過濾器的清洗排污過程有手動、自動控制兩種方式。

使用方法如下。

(一) 手動控制： 將手動/自動”選擇開關旋轉至手動位置，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，進入自動狀態。 手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀 態不能正常排污自動控制狀態也不會正常工作。

（二）自動控制： 將手動/自動”選擇開關旋轉至自動位置（壓差/定時”開關在定時”位置），首先設定過濾時間和排污時間定時器。過濾時間以小時為 單位，到 999 小時，出廠值為120h（5天）；排污時間以秒為單位，時間60秒出廠值40s(秒)。
