STT-970通信管內壁靜摩擦系數測試儀

STT-970通信管內壁靜摩擦系數測試儀

一、性能特點：

通信管內壁靜摩擦系數測試儀是滄州中亞試驗儀器有限公司專為生產、質量監督、工程施工和監理等單位測量通信管內壁靜摩察系數而設計和生產的。具有結構合理、操作簡單、適用性廣、測量精度高、測量an全及可靠性好等特點。

二、通信管內壁靜摩擦系數測試儀符合標準：

通信管內壁靜摩察系數測試儀符合中華人民共和國交通行業標準JT/T683-2009《通信管道靜摩擦系數測量儀》、JTT 496-2004《公路地下通信管道高密度聚乙烯硅芯塑料管》相關技術標準的要求。

三、主要技術指標：

1、測量范圍：0°～45°

2、測量精度：2.0′

3、試棒重量：270g±10g

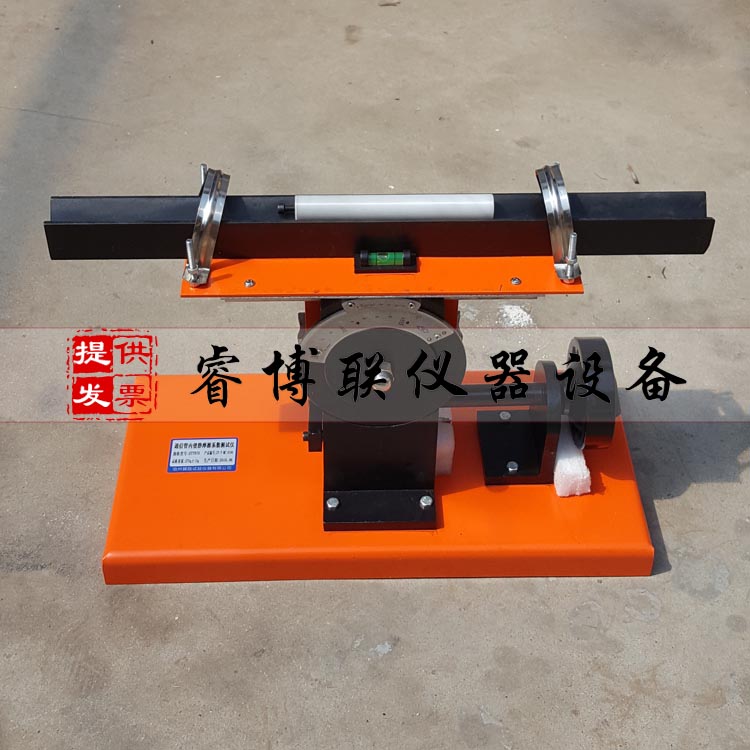

四、通信管內壁靜摩擦系數測試儀結構組成：

通信管內壁靜摩察系數測試儀主要由以下部分組成：

1、底座

2、手搖輪及傳動桿

3、蝸輪蝸桿

4、上底板

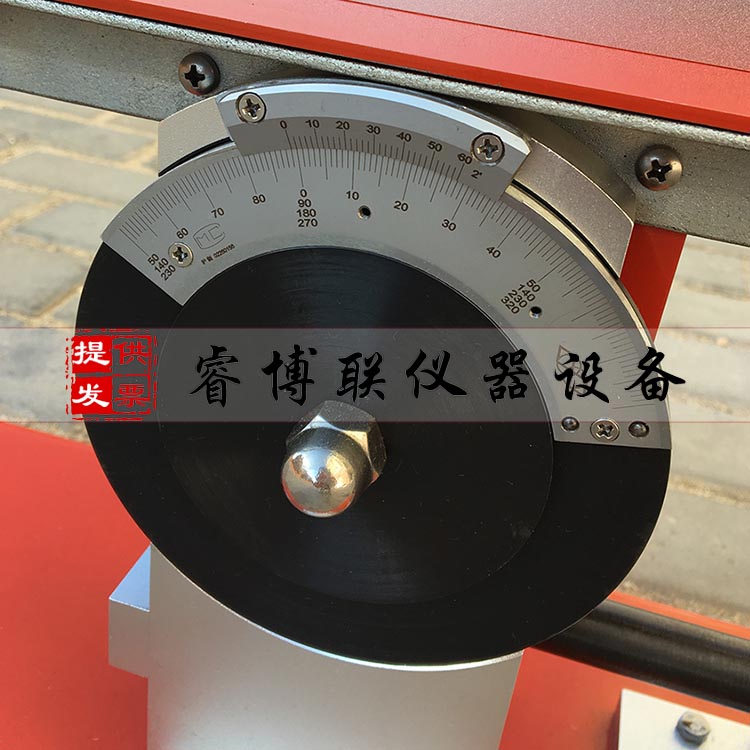

5、角度尺及副尺

6、試樣固定裝置及水平裝置固定夾

7、試棒及鏈繩

五、通信管內壁靜摩擦系數測試儀操作步驟：

1、準備：調整底座的螺栓使其底面處于水平，將待測通信管安裝底座與其底板調整水平，根據經驗角度少于5°的狀況也是可以的。

2、角度標定：將待標定用通信管安裝在其安裝底座內并用固定卡鎖緊，此時注意紅色箭頭的一側朝上。將標準棒置入通信管上端內外留10～20毫米，其兩側的黑色箭頭朝下。順時針方向慢轉波形輪使安裝底板的活動端緩慢抬高，坡度規讀數增大，至標準棒移動。將讀數換算成正玄函數數值，同隨機的標定zheng書值比對，數值在許可范圍內即可，否則，調整坡度規是其保持一致。

3、測試：安裝和調整步驟及要求與標定程序一樣。所不同的是一根被測管應按90°為一個測量方向，并重復測量9次，記錄測量數據并取算術平均值為測量結果。

六、注意事項：

1、固定通信管應保證紅色箭頭標志的一面向上。

2、每次搖動手輪一定要輕緩。

3、應定期在蝸輪蝸桿上加注潤滑油或黃油。

4、試驗結束后一定要加蓋防塵罩。

七、通信管內壁靜摩擦系數測試儀貯存條件：

通信管內壁靜摩擦系數測定器及其附件應存放在干燥、清潔、無振動、無易燃、易腐蝕物品的環境條件下。潤滑部分保養步驟：先用細棉布將灰塵擦拭干凈，通信管內壁靜摩擦系數測試儀潤滑部分再加入潤滑機油、或由黃油qiang加入。

八、裝箱清單：

1、通信管內壁靜摩擦系數測試儀主機：壹臺

2、試棒：壹個

3、產品說明書：壹份

4、產品生產合格證：壹份
