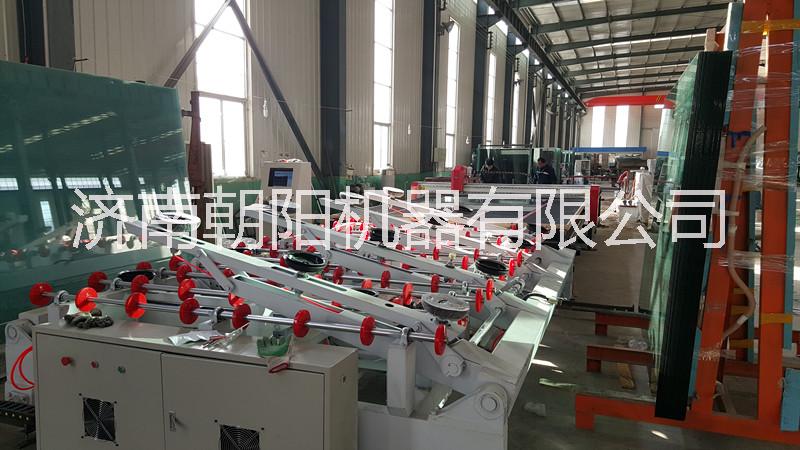

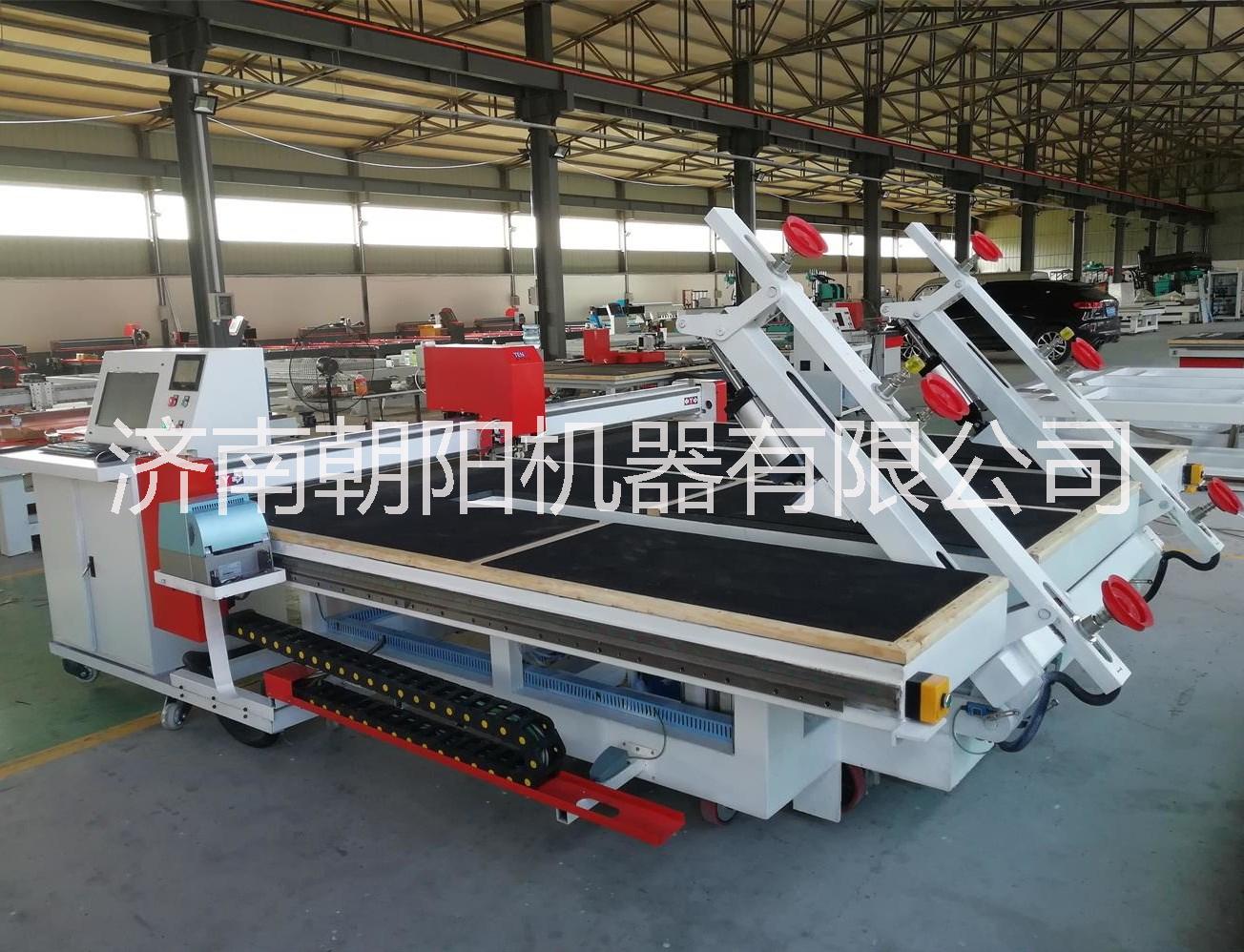

朝陽牌數控玻璃上片切割一體機

設備參數及配件：

1、  切割頭的三個坐標運動系統由進口高精度齒輪齒條、直線方導軌、交流伺服系統等組成。使設備性能可靠，誤差小，效率高。

2、  CAD設計圖形，機器自動切割，所有切割數據完全由計算機自動控制。

3、  直線切割精度≤±0.1mm/m, 異形切割精度≤±0.15mm/m

可切割玻璃厚度：3-15mm，切割速度：150m/min；

切割精度：平行度≤±0.15mm/m，對角線≤±0.15mm/m。

4、  桌面尺寸:4000*2600mm, 可切割玻璃原片尺寸:2440*3660mm

5、  前、后、左、右直接自動行走，360度自由旋轉；自動找片、自動找平、自動放片。

6、  電源/功率：

     ★安裝電源要求：380V/50HZ（三相四線），特殊情況可根據客戶要求調整

     ★設備實際功率：8KW

     ★壓縮空氣：0.6MPa(使用方提供)

7、  設備性能：

     ★設備框架：設備經過時效處理，大型精加工設備銑刨而成，確保框架及臺面不變形

     ★切割刀座：采用日本SMC比例電磁閥，根據玻璃厚度自動調節壓力，刀頭360度旋轉，上下緩沖下刀切割（可準確切割任何直線及各種異型玻璃）

     ★毛氈：中外合資工業毛氈（纖維和羊毛）平整度好，并可防靜電

     ★定位系統；光電定位，自動尋邊定位系統，自動修整玻璃的具體位置，按實際尺寸切割。

     ★供油方式：氣動自動注油，和下刀同步

 8、  機械部分：

     ★齒輪齒條：采用日本KHK

     ★導軌：臺灣上銀

     ★刀輪/刀夾：德國玻勒

9、  電氣部分：

     ★采用PC電腦進接進行控制，微軟視窗界面

     ★電壓：380V/50HZ,設備帶穩壓裝置

     ★電機：匯川伺服電機

     ★控制系統：北京寶倫數控

     ★氣動元件：臺灣亞德克

10、  軟件：

     ★操作界面：WINDOWS操作界面下，簡體中文通用英文顯示

     ★專業配套切割軟件，根據客戶的實際需要進行適時修改

     ★自安裝使用起，即可全記錄使用設備程序，生產任務，圖形等

     ★可與AUTO CAD繪圖軟件配套兼容，并直接在控制臺進行繪制

     ★可統計當日工時，切割數量，以便于每班工作數量的記錄

     ★具有自動修正功能，確保切割精度

     ★具有異形自動加壓功能，可達到切割效果

     ★切割路徑選擇功能，可二次選定原點

     ★操作輸入：鍵盤與鼠標，中英文對話界面
