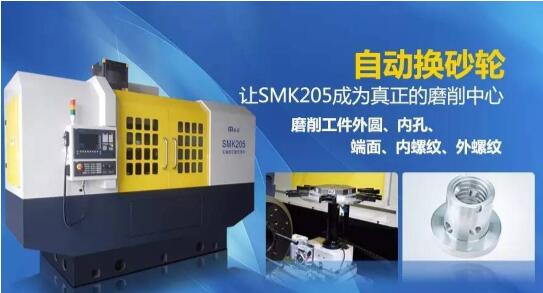

SMK205五軸數控磨削中心可自動換砂輪

SMK205五軸數控磨削中心可自動換砂輪

讓機床成為真正的磨削中心

機床用途：該設備可以磨削工件外圓、內孔、端面、內螺紋、外螺紋、齒輪等。聯系電話：135-2207-9385

機床主要特點及功能說明：

3.1.本機床可用于磨削工件的外圓、內孔、端面、內螺紋、外螺紋。

砂輪主軸具有自動裝夾砂輪，可配6工位砂輪庫，可實現自動換砂輪，實現不同工藝的磨削。

3.2.本磨床采用鑄件床身,各直線軸均采用THK滾柱直線導軌和THK滾珠絲桿，具有精度等級高、保持性好、整機抗震性好、易操作、易維護、檢修方便、冷卻可靠等優點。

3.3.828D控制系統，所有直線控制軸均裝有德國海德漢光柵，工件主軸（C軸）、A軸裝有海德漢圓光柵，實現全閉環控制。

3.4.A軸自動擺角，擺角范圍：0～359.999°（可進行360°旋轉）。自動調整砂輪的螺旋升角并自動鎖緊，效率高精度準。

3.5.工件主軸、砂輪主軸、金剛滾輪主軸均采用內裝式電機驅動的電主軸，都采用水冷機強制恒溫冷卻，保證主軸工作穩定，精度高。

3.6. 砂輪修整：滾輪主軸是安裝在工件主軸箱上，滾輪主軸安裝碟形滾輪時，以X、Z軸插補修整砂輪，砂輪磨損量自動補償。滾輪主軸安裝成型滾輪時，移動X軸，成型修整砂輪，砂輪磨損量自動補償。

工件主軸箱也可安裝有金剛筆，修內孔砂輪或外圓砂輪的外圓和端面。由于X、Z軸均有海德漢光柵尺，可以保證修砂輪的形狀，砂輪磨損量自動補償。
