工作原理：
自力式平衡閥由自動調節閥和手動調節孔板兩部分組成。系統流體的工作壓力為P1，手動孔板的前后壓力分別為P2、P3。當手動孔板調節器到某一位置時，即人為確定了“設定流量”，以及相對應的固定（P2-P3）值。當系統流量增大時，（P2-P3）的實際值超過了允許的給定值，此時自動調節閥芯自動關小，直至流量重新維持到設定流量，反之亦然。自力式平衡閥自動調節流量的有效范圍取決于工作彈簧的性能。一般自力式平衡前后壓差在20-300Kpa的范圍內能按設定值有效控制流量。當壓差小于20Kpa時，控制流量達不到設定值；壓差超過300Kpa時，可能產生噪音。
新產品特色：

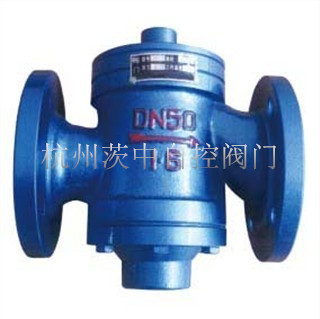

●新開發的第三代自力式平衡閥，型號ZL47F-16。代產品中，自動調節閥與手動調節孔板采用臥式結構；第三代產品采用新型的立式結構。●體積小重量輕的第三代產品閥體長度較第二代產品縮短約1/3，重量輕約1/2。●恒定流量精度±5%?！耖y體內部材質均為黃銅和不銹鋼，使用壽命長?！裨O(shè)定流量可在360度范圍內調節，直觀、清晰?！耠p重密封免維護設計。
自力式平衡與手動平衡閥比較：
| 安裝項目 | 單位供熱面積初投資 （元/平方米） | 單位供熱面積管網每次調試費 （元/平方米/次） | 系統調試次數 |
| 自力式平衡閥 | 0.3-0.7 | 無 | 1次完成 |
| 手動調節 （或手動平衡閥） | 0.1 | 0.12 | 根據熱負荷變化需多次完成 |
調節部分--------------黃銅 DN15-DN25閥體----------黃銅
膜片------------乙丙 烯埋纖 DN32及以上閥體---------灰鑄鐵
彈簧----------------不銹鋼
| 型號 | 公稱直徑mm | 安裝方式 | 閥長 mm | H1 mm | H2 mm | 恒定流量范圍立方米/h | 重量 kg |
| ZLF15-16 | DN15 | 螺紋連接 | 100 | 60 | 50 | 0.2-1 | 0.6 |
| ZLF20-16 | DN20 | 110 | 60 | 50 | 0.3-1.5 | 0.6 | |
| ZLF25-16 | DN25 | 115 | 60 | 50 | 0.5-2 | 0.7 | |
| ZLF32-16 | DN32 | 法 蘭 邊 接 | 130 | 70 | 70 | 1-4 | 4 |
| ZLF40-16 | DN40 | 20 | 90 | 100 | 1.5-6 | 11 | |
| ZLF50_16 | DN50 | 215 | 100 | 105 | 2-8 | 12 | |
| ZLF65-16 | DN65 | 230 | 130 | 110 | 3-12 | 15 | |
| ZLF80-16 | DN80 | 275 | 159 | 170 | 5-20 | 27 | |
| ZLF100-16 | DN100 | 290 | 175 | 185 | 10-30 | 30 | |
| ZLF125-16 | DN125 | 310 | 180 | 200 | 15-45 | 40 | |
| ZLF150-16 | DN150 | 350 | 210 | 220 | 30-70 | 63 | |
| ZLF200-16 | DN200 | 425 | 230 | 285 | 40-180 | 104 | |
| ZLF250-16 | DN250 | 480 | 310 | 385 | 100-300 | 189 | |
| ZLF300-16 | DN300 | 650 | 405 | 480 | 150-500 | 218 | |
| ZLF350-16 | DN350 | 700 | 420 | 545 | 200-700 | 265 |
