HS—DT系列動態平衡電動調節閥 DLP47F動態流量平衡閥

產品簡介：

   DLP47F動態流量平衡閥（自力式平衡產閥），是我廠在多年生產應用KPF-16型流量度平衡閥實用基礎上，開發研制的操作更為直觀簡單的流量調節平衡裝置。DLP47F動態流量平衡閥是一種無需外來能源，依靠輸送管網介質差壓變化進行自動調節流量，可接被控管的實際需要，一次性設定流量。閥門可在水壓作用下，自動管線的富余壓力及壓力  波動所引起的流量偏差，閥后壓力的異常變化。無需考慮分支管線間流量調節和相互干擾，使流量分配工作變成直觀的一次性操作，降低了流量調節工作量。從面實現管網流量自動平衡。該產品控制流量精度高達5%，可有效的解決供熱管網的水平衡失調問題，避免了小溫差，大流量運行?？蛇_到節熱，節電各5%-30%的節能效果。

使用范圍：

 一次網安裝在換熱站的回水管道上，也可安裝在每臺換熱器的出口管道上，二次網安裝在熱入口的回水管道上。導流或單體循環流量的確定，需對管網進行水力計算。尤其舊網管改造，需按實際的熱負荷或建筑面積計算循環流量，然后按本資料提供的“恒定流量范圍”的中間值，選用動態流量平衡閥。在熱源多，環網復雜，熱網用戶需求多的流量中，均可視情況安裝本產品，實現網路平衡，達到供熱均衡的目的。本產品還可解決生活用水的失調問題。

結構特點：

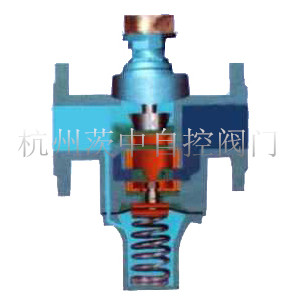

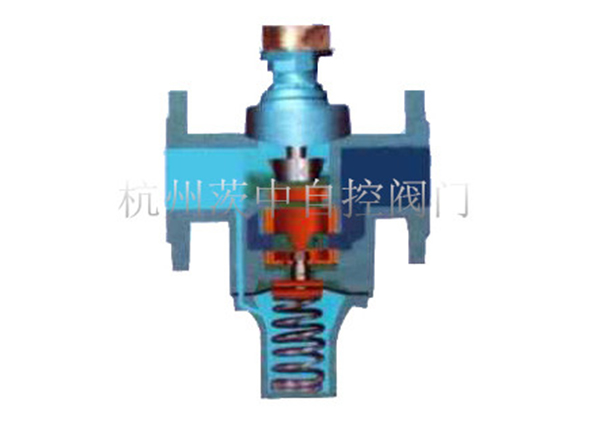

1、結構如圖所示。（見右側圖）。
2、沿用雙閥（手動調節閥，自動平衡閥）結構原理，流量精度高。
3、雙閥設在與流動方向垂直的同一軸線上，閥門安裝尺寸采用國際GB12221-89系列截止閥尺寸，給設計、安裝帶來了方便。
4、采用數字顯示裝置，直接設定手動調節閥開度確定流量。可直觀地按負荷分配流量，一次調節并設保護裝置，非工作人員無法擅自改變設定。
5、閥體采用優質灰鑄鐵，滑動副為黃為黃銅不銹鋼，彈簧為不銹鋼，感壓膜為丁  腈橡膠夾簾子布。

技術參數：

   工作壓力1.6MPa工作溫度150度工作壓差可調范圍20-400KPa流量精度5%手動調節閥設有保護裝置

設計安裝：

1、設計中盡量使設計流量為閥的中間流量。
2、安裝中除應注閥的流向外，地區性方位限制。
3、產品安裝尺寸見表規格參數表。

產品規格參數表：
