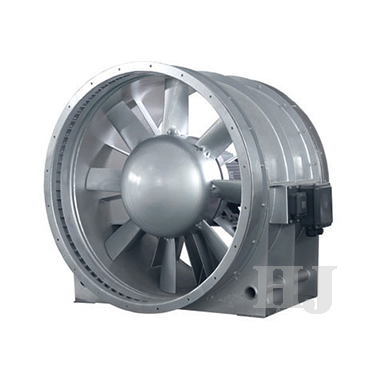

　DTF(R)系列軸流風機概述

　　DTF型可變翼地鐵隧道軸流風機引進技術，憑本公司多年的風機技術開發經驗，聯合西安交通大學吸收、消化和技術創新，應用的CFD技術設計，在機翼理論研究、風機防喘振設計、PLC控制正反轉切換等方面已達到國內同行當今水平。經大批量投產出廠的產品在地鐵、隧道、發電廠、機場等大型工程運行至今，用戶給予高度評價。其經濟性、性可靠性、安裝方便等特點居國內外當今同類產品水平。

　　DTF(R)系列軸流風機說明

　　1.本系列風機共有18種機號，即5#、5.6#、6.3#、7.1#、8#、9#、10#、11.2#、12.5#、14#、15#、16#、18#、20#、22#、24#、26#、28#，又分6葉片、8葉片、10葉片、12葉片和不同轉速共40種規格。風機風量自4000～900000 m?/h，風壓50～2000Pa。定葉尖線速度≤136.5m/s。

　　2.該系列風機不論直徑大小，均采用電機直聯方式，安裝時只要直接連接風管和固定底角螺栓機殼。其吊掛式、壁式、臥式、立式等安裝形式在技術交底是說明。

　　3.本系列風機應用于風機靜壓與動壓比要求高(一般為Pit/P≥75%)而風機直徑選擇較小的通風系統，則本公司可以加設α≤7.5°的收縮段和擴壓段，有利于降低風速，提高靜壓回收率，進一步降低電能消耗。

　　4. 本系列風機根據使用場合所需的不通技術性能參數需要，可以改變轉速，改變?nèi)~片數、改變?nèi)~片安裝角，以滿足不同工況的使用需要。

　　5.風機轉速按計劃大小分，在額定葉尖線速度≤136.5m/s情況1485、985、745、585rpm四檔轉速。

　　6. 本系列風機樣本中的性能曲線均為50Hz，如果采用60Hz的電動機，即風機的流量、壓力、功率變化可查閱風機選型計算公式，得出所需的風機性能參數。

　　7. 本系列風機樣本中有詳細性能曲線圖和選型范圍，用戶可以根據不同的工況選擇不同的機號，不同轉速，不同葉片數，不同葉片安裝角的理想風機。

　　8. 本系列風機設有防喘振裝置，使風機全性能不會發生喘振，在工程安裝中，無需安裝喘振報警裝置。

　　9.該風機在正轉(通風)情況下，自控系統采集到火警等事故信號時，風機立即緊急啟動。在安裝軟啟動的條件下，全過程在45秒內由正轉到反轉的切換。該裝置采用PLC可編程控制器控制。與上位機(控制中心)可聯網，技術國內。風機正轉或者反轉使用時其風機的性能參數是相等的。

　　DTF(R)系列軸流風機特點

　　1.效率高：運用的航空動力學設計技術，通過多次反復試驗驗證和用戶使用證明，具有效率高并區寬，正反轉等效率的顯著特點。

　　2. 噪聲低：從降低風機氣動噪聲入手，限度的減小風機葉片頂 尖和根部的渦流損失，經實踐使用證明和*鑒定，具有低噪聲的顯著特點。

　　3.用途廣：根據地鐵隧道的使用要求，本公司采用防腐、防潮、高絕緣等級、濕熱型耐高溫電機，使該風機可靠應用于地鐵、隧道通風系統中的通(排)風，并在緊急狀態下的消防排煙系統應用的要求。

　　4.強度高：風機葉輪采用國外的壓鑄工藝技術，材料采用ZL114高強度優質鑄鋁進行壓鑄。葉片、輪轂生產每批次經化學和理化試驗，并通過X光射線探傷，風機葉輪與風筒的徑向間隙已經考慮300℃條件下的熱膨脹系數，使其保證足夠的葉輪強度，符合高速運行的要求。

　　5.結構緊湊：風機靜葉設計以盡可能縮短風機外殼的長度，機殼和支架通過有限元強度計算，以保證地鐵特定條件的使用要求。

　　6.切換時間短：風機采用能耗止動方式進行正反轉切換，經多次反復試驗證明。風機正反轉切換并達到額定轉速時間(軟啟動方式)小于45秒，(補償啟動方式)小于30秒。

　　7.抗腐蝕性強：風機外殼經耐高溫樹脂漆或熱浸鍍鋅處理，電機采用防濕熱型，風機葉片、輪轂采用鋁合金材料，具有很強的抗腐蝕性。

　　8.運行可靠：風機葉輪經動平衡機精 確校驗，其平衡精度全部達到ISO2.5(高于國家5.6級的標準)，整機出廠前，風機經葉輪超速試驗和整機振動測試、氣動全性能試驗，使其達到各項性能指標和運行平穩、可靠度要求。

　　9.耐高溫：本系列風機經消防裝備質量監督檢驗中心抽檢20#風機做耐高溫試驗，實踐證明，300℃條件下運行1小時后還可以持續運行。

　　10.防喘振：本系列風機設有防喘振裝置，可以在風機遠離工況點條件下或緊急狀態下不發生喘振。

　　DTF(R)系列風機結構形式

　　風機由葉輪、電機、機殼、導流器、導葉、防喘振裝置、固定支架、減振器等部件組成，分水平安裝和垂直安裝兩大類:

　　1. 風機葉輪:由葉片、輪轂組成，其風機葉片分動調、靜調兩種方式。靜調或動調葉片可在樣本的選型曲線范圍內調節;動調風機又分為氣壓式、液壓式和電動式三種，可在運行狀態下調節葉片角度。

　　2.風機配套電機：采用IP55(IP54)防護等級、H級絕緣，防濕熱型，日本或者瑞典進口NSK和SK F品牌軸承，注油孔、排油孔，軸溫報警傳感器，末端全封閉式式。接線盒安裝在風機外部。

　　3.風機外殼的葉輪裝配段：內壁經金屬切削加工以保證控制葉片的徑向間隙，長度和重量以降低到最 低(小)值為目標進洗設計。

　　4.風機導葉：為靜態安裝，以盡可能考慮的效能和最小的體積。

　　5.風機安裝支架：確保風機整機強度的前提下，使其達到重量輕安裝方便的要求。

　　6.風機靜、動態可調葉角：靜態可調是指風機停機后，擰松葉柄螺栓，人工調節葉片角度;動態可調是指在風機運行狀態下按使用工況要求任意調節葉片角度，并可以根據溫度和濕度要求進行自動控制調節葉片角度。

　　DTF風機的外形示意圖

　　1)電機排油嘴 方便排出電機軸承運行使用過的潤滑油脂排出;

　　2)接線盒 將電機伸出線引出，便于外接控制端;(含振動、溫度)

　　3)電機 為風機提供驅動力;

　　4)電機加油嘴 為電機軸承加潤滑油脂;

　　5)出風口軟節 耐高溫，降低了風機傳至風管的振動;

　　6)風筒 為葉輪等提供安裝位置，同時便于氣流運動;

　　7)靜葉支撐 有利于穩定氣流狀態;

　　8)葉輪組件 風機的核心部件，產生工作所需的風量和風壓;

　　9)整流罩 穩定進風端的氣流;

　　10) 防喘振環 避免風機發生喘振;

　　11) 集流器有利于風機進口處氣流的狀態;

　　12) 防護罩避免風機吸入大件雜物，損壞風機。

            DTF(R)系列可逆轉軸流風機性能曲線
