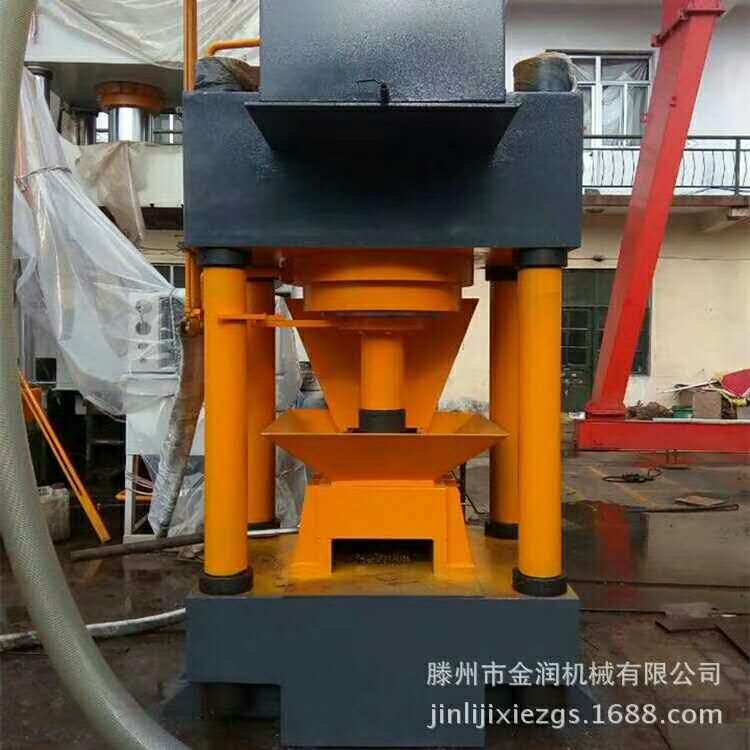

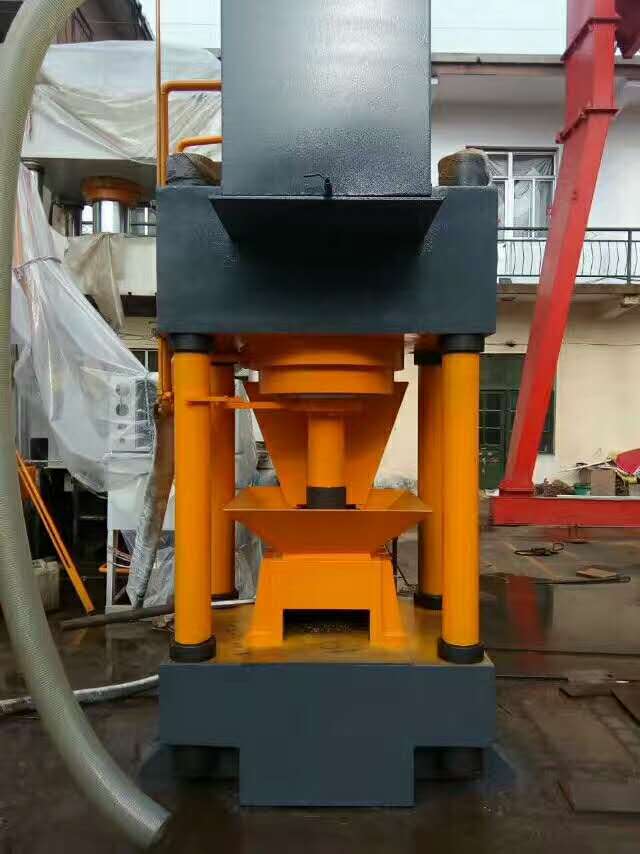

熱銷630噸四柱三梁液壓機

YQ32-630T四柱液壓機技術參數：

三、機器的用途和特點：

  本機器適用于金屬制品的成型，軸類的校正，套類零件的壓裝以及金屬制品的整形等工藝，適用于塑料制品，機床，內燃機，輕紡機械，軸類，軸承，洗衣機，汽車電機，空調電機，電器，企業及三資企業裝配流水線等行業使用。

該系列機器機身為框架結構，采用全鋼板CO2焊接，焊后回火處理，確保機身不變形，獨立液壓系統位于機身旁，外形美觀操作方便。

本機器具有獨立的動力機構和電器系統，并采用按鈕集中控制。

本機器的工作壓力、壓制行程范圍可根據工作需要進行調整。

四、主要功能：
（1）：計算機優化設計，框架結構，簡單、經濟、實用。
（2） 液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。

（3） 壓頭的工作壓力、下行的行程范圍均可根據工藝需要進行調整。

五、結構概述

本機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸?，F(xiàn)將各部分結構和作用介紹如下：

     機身為框架結構，缸架，通過兩側立柱聯成框架。油缸和鋼架通過螺栓與機身連接，。壓板通過螺紋與活塞桿連接.

      主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝有一道向上，一道向下的進口UN形密封圈與缸壁密封；從而使缸內形成上下兩個油腔。

在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有兩道UN形密封圈，在導向套外圓上裝有一道O形密封圈，以保證缸口部分的密封性能。缸口端采用螺栓聯接，在端部裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。

  動力機構是由油箱。高壓油泵、電動機、集成閥塊等組成。它是產生和分配工作油液，使主機能完成各項動作的機構。

六：液壓系統概述

    液壓系統由能源轉換裝置（泵和油缸），能量調節裝置（閥塊）及能量輸送裝置（油箱、管路）等組成，借助電氣系統的控制，驅動滑塊及活塞運動，完成各項工藝動作循環。

七：電氣系統

1：電氣系統概述

本機器電源采用50HZ,380V三相交流工供電，電源接線采用五線制，（三線為380V,AC電流輸入，。為PE接地輸入）電磁閥為220V。

2：電氣系統輸入及輸出

首先，將電源線接入進線端子（L1，L2，L3, ,PE)合上QF1，QF2，斷路器，指示燈（HL1)亮，將急停（SA2)旋鈕旋開（向里按是關閉，順時針旋轉自動彈出），按下油泵啟動（SB1)按鈕，電機M1工作，檢查電機旋轉方向是否與油泵上指示箭頭方向一致，如果轉向不同，按下急停（SA2),關停電機，調整進線端子L1，L2,L3中的任意兩項即可。本機器分為自動，點動和半自動，并可根據工藝要求選擇定程和定壓。

八、機器動作說明：（動作順序可根據客戶需求定制）

• ? 如把自動，手動，半自動旋鈕打到手動上，機器動作如下：?jiǎn)?dòng)電機后，踏下腳踏開關（下）SA3電磁閥YV1得電，油缸下降。踏下腳踏開關（上）SA3電磁閥YV2得電，油缸上升。

九、機床在設計制造過程中將執行下列標準：

1、JB/T7343-94              《單雙動薄板沖壓液壓機》精度標準

2、JB/T3818-1999              《液壓機技術條件》

3、JB/T1829-1997              《鍛壓機械通用技術條件》

4、JB3915-1997                《液壓機安全技術條件》

5、GB17120-1997               《鍛壓機械安全技術條件》

6、JB9967-1999                《液壓機噪聲限值》

7、GB3766-83                  《液壓系統通用技術條件》

8、JB/T8609-1997            《鍛壓機械焊接件技術條件》

十、主要外購件廠家

十一、安裝試車:

（1）操作者在試車前必須詳細閱讀說明書，熟悉機器的主要結構、性能和使用方法。

（2）往油箱內注入32#-46#液壓油，油面達到油標線。

（3）接通電源起動油泵電機，觀察電機轉向是否正確。

（4）松開遠程調壓閥的手柄（試車時再逐步提高系統的壓力）。

（5）試車時應先空運行，再負荷試車，試車時調整壓力逐漸增大直至滿載為止。

十二、維護和保養及安全操作規程

正確使用機器設備，認真執行維護和保養和遵守安全操作是延長設備使用壽命、保證安全生產的必要條件。因此，應首先熟悉機器的結構性能和操作程序，掌握其特性。根據一般使用情況提供維護保養及安全操作的幾點規定，供用戶參考，

1． 維護保養

（1） 工作用油液推薦采用32-46＃液壓油。室溫低于10℃時，可用32＃液壓油。室溫高于30℃時，可選用46＃。使用油溫應在15℃至60℃范圍內，如油溫超過60度應加冷卻系統。

（2） 油液應進行嚴格的過濾后才允許加入油箱，油箱內注油量不應低于油標。

（3） 工作油液每半年更換一次，其中次更換時間不應超過兩個月。

（4） 柱塞外露部分應經常噴注機油，每次工作前應噴注一次。

（5） 公稱力下，集中載荷不允許偏心。

（6） 每半年檢查、校正一次壓力表。

（7） 機器較長時間停用時，應將各加工表面擦洗干凈，并涂以防銹油。

2：安全操作規程

（1） 不了解機器結構性能，操作程序者不應擅自開動機器。

（2） 機器在工作過程中，不應進行檢修和調整模具。

（3） 當機器發現嚴重漏油或其它不正常狀態時（如動作不可靠、噪音過大、振動等），應停車分析原因，排除故障，不得帶病運轉。

（4） 不得超負荷及偏心使用。

（5） 嚴禁超過行程。

（6） 電氣設備必須牢固可靠。
