水泥地面修補(bǔ)料 混凝土路面修補(bǔ)料廠家 道路破損修補(bǔ)料價(jià)格

水泥地面修補(bǔ)料混凝土路面修補(bǔ)料廠家道路破損修補(bǔ)料價(jià)格

道路快速修補(bǔ)料廠家.質(zhì)量有保證，修補(bǔ)完三小時(shí)通車

路面修補(bǔ)料廠家，路面修補(bǔ)料價(jià)格，路面修補(bǔ)料，混凝土地面修補(bǔ)料，混凝土地面修補(bǔ)料廠家，混凝土地面修補(bǔ)料價(jià)格，混凝土地面修補(bǔ)料，道路修補(bǔ)料價(jià)格，道路地面破損修補(bǔ)料廠家
    修補(bǔ)料專門針對(duì)水泥混凝土路面的麻面、空鼓、起皮、起砂、脫殼、裂縫、露筋、掉皮、露石子、凍融、起粉、脫皮等病害進(jìn)行及時(shí)修補(bǔ)，直接涂抹在病害部位即可，有的抗壓和粘接強(qiáng)度，可實(shí)現(xiàn)超薄修補(bǔ)，在高速和高壓的行車狀態(tài)下不會(huì)出現(xiàn)破碎和脫落現(xiàn)象；凡是水泥混凝土表面病害均適用于本材料。
主要用途
1混凝土蜂窩、麻面、裂縫、起皮、起沙、坑槽、漏筋、修補(bǔ)。橋梁漏筋掉皮修補(bǔ)。2 混凝土加固、改造修復(fù)、混凝土路面罩面
3 橋面板的微細(xì)裂縫 網(wǎng)狀裂縫 面層找平修復(fù)
4 橋墩 側(cè)梁補(bǔ)色 罩面修補(bǔ) 加固等
5 橋梁 混凝土 失火后期修復(fù) 耐久性修復(fù)等情況
6 橋梁 橋面板 橋墩的漏振 露筋 麻面 孔洞 沙眼情況/
7 樓板加固補(bǔ)強(qiáng)修補(bǔ)
8 混凝土破損修補(bǔ) 結(jié)構(gòu)耐久性修復(fù)
9 混凝土預(yù)制件路面伸縮縫掉角 破損 補(bǔ)強(qiáng)等修復(fù)
材料性能
很多水泥路面病害出現(xiàn)后，如不及時(shí)修補(bǔ)會(huì)很快發(fā)展成不可的病害，而這些病害，目前尚無理想方案，基本都是等病害發(fā)展到一定程度后進(jìn)行挖補(bǔ)的方式，導(dǎo)致大量的寶貴材料浪費(fèi)，同時(shí)，長時(shí)間的封道成本也越來越被重視。開發(fā)出針對(duì)這些表面病害能及時(shí)修補(bǔ)的材料和技術(shù)，對(duì)我國的水泥混凝土道路的養(yǎng)護(hù)和減少材料浪費(fèi)都是個(gè)巨大的貢獻(xiàn)。近年來，一些企業(yè)和從事道路養(yǎng)護(hù)的機(jī)構(gòu)，進(jìn)行了大量的探索和研究，探索出一些有效的方案和材料。自主開發(fā)的“混凝土高強(qiáng)修補(bǔ)料”水泥路面修補(bǔ)料，可實(shí)現(xiàn)超薄修補(bǔ)，有的抗壓和粘接強(qiáng)度和的耐久性，對(duì)病害部位及時(shí)修補(bǔ)而無需長時(shí)間封閉交通。經(jīng)過實(shí)踐應(yīng)用證明，是較為可靠且操作性很強(qiáng)的材料。 積極倡導(dǎo)和鼓勵(lì)新技術(shù)的推廣應(yīng)用，對(duì)傳統(tǒng)公路養(yǎng)護(hù)技術(shù)、材料的再認(rèn)識(shí)，促進(jìn)應(yīng)用新技術(shù)、新材料的緊迫感、使命感、危機(jī)感，具有的典型和帶動(dòng)效應(yīng)，有著很強(qiáng)的經(jīng)濟(jì)和社會(huì)效益。
實(shí)用性能
　　施工時(shí)無需復(fù)雜的施工機(jī)械和技術(shù)要求，無需長時(shí)間的封閉交通，施工后24小時(shí)可開放交通；無需對(duì)病害部位開挖，可節(jié)省大量的施工費(fèi)、材料費(fèi)和養(yǎng)護(hù)時(shí)間，有效的延緩道路病害的擴(kuò)散和蔓延，延長道路使用壽命；而且修補(bǔ)后與原水泥混凝土路面顏色接近，有較好的美觀度。
粘接性能
　　利用材料本身的粘接能力和表面能原理，修補(bǔ)面與原混凝土反應(yīng)成統(tǒng)一的整體，從而形成很高粘接強(qiáng)度，施工后24小時(shí)的粘接強(qiáng)度可達(dá)到1.7Mpa，可與各種病害部位粘接，粘接能力基本不受厚度影響，可實(shí)現(xiàn)1-3mm超薄修補(bǔ)，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。
耐久性能
　　較快的早期性能體現(xiàn)和較高的早期強(qiáng)度，且后期不衰減，對(duì)很多病害部位可做到一次性；材料本身有很強(qiáng)的防水、耐腐蝕和抗紫外線能力，其抗老化能力是原水泥混凝土的5倍以上，性能衰減不會(huì)早于原混凝土，不會(huì)因老化而失去粘接能力和抗壓強(qiáng)度。
抗壓性能
　　修補(bǔ)料固化后有非常強(qiáng)的抗壓和抗折能力，3小時(shí)的抗壓強(qiáng)度可達(dá)20Mpa，后期強(qiáng)度不斷上升，峰值抗壓強(qiáng)度達(dá)65Mpa以上，對(duì)病害部位有很好的補(bǔ)強(qiáng)和支撐作用，修補(bǔ)厚度3mm即可達(dá)到非特殊荷載道路的抗壓要求，在高速和高壓的行車狀態(tài)下不會(huì)出現(xiàn)破碎和脫落。
應(yīng)用工藝
基本要求
　　1.1采用路面修補(bǔ)料，修補(bǔ)厚度3mm時(shí)，每平方米大約需要材料3kg。
　　1.2水采用無污染水（牲畜可飲用水）。
　　1.3 施工厚度3mm以上為宜。
　　1.4 施工條件：地面溫度需在8℃以上，雨天不能施工。
　　1.5 施工人員須具備一定的水泥混凝土施工的經(jīng)驗(yàn)，施工前先了解本材料的使用方法。
　　1.6 施工機(jī)械：砂漿攪拌機(jī)或手動(dòng)的攪拌工具，高壓水沖洗設(shè)備，底面清掃工具，海綿或拖布（吸干多余水分用），鐵質(zhì)的攪拌桶兩個(gè)以上，抹子若干個(gè)。
底面處理
　　　清理：先將起鼓、脫皮、裂縫等部位的松動(dòng)部分剔掉， 對(duì)低于3mm的部位、過于平整的部位和有油污的部位要進(jìn)行拉毛處理，拉毛方法采用專業(yè)拉毛設(shè)備或人工用尖錘敲擊均可。
　　清掃：將底面的浮土等雜物清掃干凈，用高壓水沖刷干凈，沖刷時(shí)應(yīng)將泥漿沖出作業(yè)面并防止回流。
材料調(diào)配
　　加水：將材料與水混合攪拌但根據(jù)修補(bǔ)部位不同，對(duì)稀釋度不同要求時(shí)可調(diào)整加水量。
　　攪拌：攪拌時(shí)須充分?jǐn)嚢杈鶆?，觀察無干粉球和氣泡，如果仍有干粉球和氣泡，可靜止一分鐘后再攪拌，攪拌時(shí)間在3分鐘左右為宜，但也不宜時(shí)間過長，防止在攪拌桶內(nèi)凝固。
　　經(jīng)驗(yàn)：根據(jù)經(jīng)驗(yàn)，攪拌時(shí)先加水再加料會(huì)更省時(shí)省力，因?yàn)楸静牧夏虝r(shí)間較短，一次性攪拌量不宜過大，根據(jù)作業(yè)面和施工進(jìn)度，每次攪拌的料應(yīng)在1小時(shí)內(nèi)施工完成。
施工方法
　　時(shí)機(jī)：待修補(bǔ)面充分潤透，表面濕潤但無明水，如果坑洼部位有積水，用海綿或干布將積水吸干后再施工，如果有積水會(huì)破壞材料的換水量從而影響強(qiáng)度；如果有出現(xiàn)表面過干現(xiàn)象，用淋灑的方式再重新濕潤；作業(yè)面保持合適的干濕度有助于粘接和便于施工。

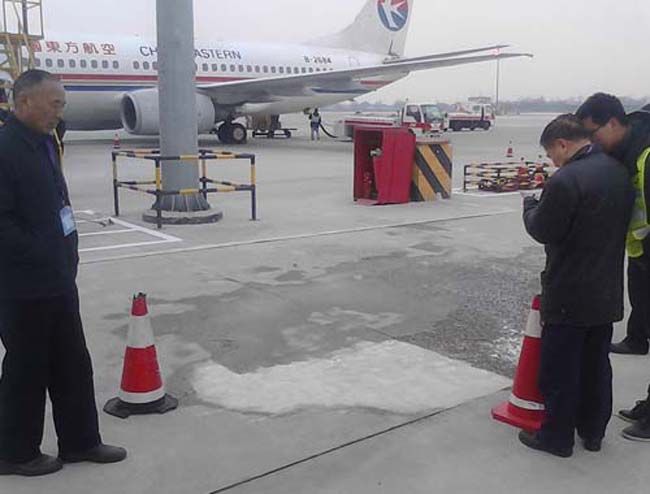

　　修補(bǔ)：（1）針對(duì)坑槽、麻面、起皮、空鼓的修補(bǔ)，將攪拌好的材料倒在作業(yè)面上，用抹子攤平即可，將抹子前進(jìn)端略微抬起與地面成10度角，針對(duì)裂縫的修補(bǔ)，如果裂縫低于3mm不太適用本材料，需要將裂縫進(jìn)行擴(kuò)縫處理，擴(kuò)出一個(gè)比較好造作的修補(bǔ)面，會(huì)利于材料的粘接和補(bǔ)強(qiáng)作用。
　　經(jīng)驗(yàn)：很多施工人員習(xí)慣于用水泥混凝土的經(jīng)驗(yàn)進(jìn)行操作，根據(jù)經(jīng)驗(yàn)，本材料和水泥混凝土的施工還是有區(qū)別的，但也有相似之處。不同之處在于不能像混凝土那樣進(jìn)行壓光，因?yàn)楸静牧铣跄龝r(shí)間較短，初凝時(shí)會(huì)有粘連性，不利于抹平，所以盡量少的次數(shù)將材料用攤鋪的形式找平即可。
養(yǎng)生及交通管制

修補(bǔ)完成后自然養(yǎng)生，3小時(shí)后可開放交通。如果條件允許，盡量延長開放交通的時(shí)間也有助于材料性能的提高。

標(biāo)簽： 路面修補(bǔ)... 地面修補(bǔ)... 混凝土地... 道路地面... 混凝土路...   路面修補(bǔ)料 地面修補(bǔ)料 混凝土地面修補(bǔ)料 道路地面破損修補(bǔ)料 混凝土路面修補(bǔ)料 公路修補(bǔ)料 路面起砂修補(bǔ)料 地面露石子修補(bǔ)料 道路麻面修補(bǔ)料 表層修補(bǔ)料 二次修補(bǔ)料 修補(bǔ)料   北京市水泥修補(bǔ)料   北京市水泥修補(bǔ)料廠家
