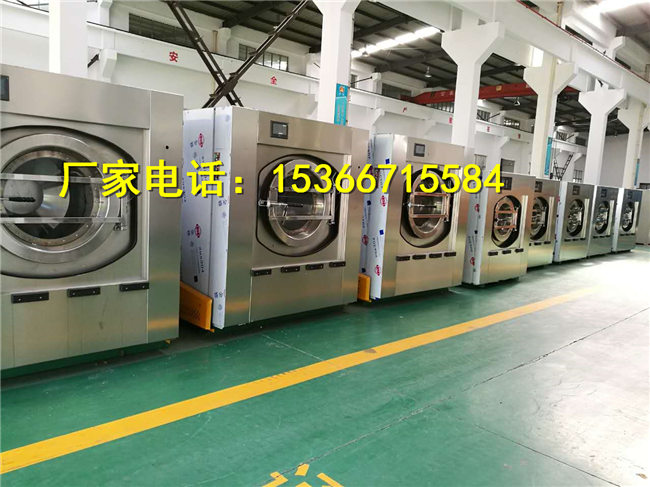

海鑫全自動工業洗衣機生產廠家

海鑫全自動工業洗衣機生產廠家

XGQ系列全自動洗脫機

使用說明書

MANUAL

在安裝使用前，詳細閱讀該使用說明書！

洗脫機，大型洗脫機，大型工業洗衣脫水機

概 述

XGQ型全自動洗滌脫水機是我公司研制的洗滌配套設備，該設備具有洗滌容量大、效果好、能耗低、噪音振動小、外形美觀、設計合理等優點。各項性能指標均達到國內水平。是洗滌行業、賓館、飯店、、、院校等企事業單位洗滌棉、毛、麻、化纖等衣物織品的理想設備，深受廣大用戶的歡迎。

注意：使用前務必卸掉設備兩邊固定支架！

 海鑫全自動工業洗衣機生產廠家

操作步驟:

1、  打開設備電源

2、  設備分手動程序和自動程序

3、  手動程序操作

A、 按關閉、門開關（門把手左邊）

B、 按“冷水鍵”加冷水

C、 按“洗滌鍵”開始洗滌

D、 按“停止鍵”

E、  按“脫水鍵”一次中脫，按“脫水鍵”二次高脫1，按“脫水鍵”三次高脫2

F、  按“停止鍵”

4、自動程序操作

A、 按關閉、門開關（門把手左邊）

B、 按“啟動鍵”自動洗滌

一、             主要特點

1、  本設備采用了筒膽式洗衣缸和利用了水流的均勻分布，達到衣物平衡的目的，結合特殊的避震，使整機的震動消失在避震裝置上（簡稱內吸震），保護了設備與周圍環境，方便了用戶。

2、  采用水洗機電腦器和進口變頻器，具有自動化程度高、安全、穩固可靠，實現初洗、洗滌、、過清、漂白、脫水等全過程的自動化。

3、  本設備設有自動與手動裝置。手動控制可通過操作按鈕任意選擇洗滌周期、過清次數、脫水時間及水位控制等。

4、  洗衣缸采用了單開門，使用戶裝料和出料大為方便，減輕了操作人員的勞動強度。

5、  本設備各控制閥均采用氣動控制，動作迅速可靠，對周圍環境無污染，亦便于維護。

6、  本設備具有大直徑加冷水、加熱水和加蒸汽的裝置，方便用戶自行選擇余地。

7、  本設備洗衣缸、外筒與外蒙板均采用優質不銹鋼結構，表現光滑、強度高、耐腐蝕，美觀耐用。

8、  電器控制箱與整機連在一起，安裝方便，體積小，減少占地面積，便于運輸和安裝。

9、  本設備為箱底框架結構，無漏水、無污染環境現象，可保持場地清潔。

10、              本設備采用進口，交流電機變頻器進行調速，因而僅用一級三角膠帶傳動，簡化了結構，減少了功率損失，其傳動穩定可靠，噪音小，換速時過渡均勻，機械故障率低，維修方便，功能更完善。

在安裝機器時混凝土基礎必須能夠承受機器兩倍重量。

1.3基礎排布要求

機器的后方有一排水閥門，將廢水排入放水溝槽；進冷、熱水，進蒸汽管口，分別與冷、熱水與蒸汽源連接。

假如有兩臺以上的相同型號機器并列排布時，必須有一個總排水溝，將每臺機器的排水溝槽聯系起來。機器之間的相對間隔必須在600毫米以上，以利操作與保養維修。

1、  吊裝運輸

機器上設有起吊孔，可以用起重機起吊移動機器的安裝位置。如果沒有起重機，可利用圓管墊底滾動的方法使機器就位。

2、  機器安裝

水泥基礎上有四個地拴孔，在機器就位后，灌漿。調整機器的水平，用混凝土填滿機器底部與基礎的間隙，確認混凝土凝固后，旋緊地腳螺栓。

3、  電力供應

本機需要一個額定頻率為50HZ、額定電壓為380V/220V的電源供入，輸入功率及三相四線制電纜的橫截面請見“主要技術參數表”，并加裝一個額定電纜為50A的空氣開關。

在機器上接好接地保護線，應與可靠的接地保護網連接。

4、  冷熱水供應

本機設有冷（熱）睡入口各一個，通徑與接頭尺寸見“主要技術參數表”。用戶如不需用熱水，可將冷熱水聯接起來，接入總供水管。通常在冷、熱水入口管前，要加裝相同通徑的手動閥。

5、  蒸汽供應

本機設有一個蒸汽入口，其通徑與接頭規格見“主要技術參數表”，在入口之前，要加裝一個相同通徑的手動閥門。

6、  壓縮空氣供應

本機需要一個壓力不低于0.4Mpa壓縮空氣源，機器上的接管外徑為ф8mm，建議用戶使用ф8的輸氧管。

7、 固定裝置

該設備在使用前需拆去機器運輸?shù)淖?、右兩塊固定板后，方可使用。

二、     機器操作前的準備

1、 電腦簡介

本機采用水洗機電腦控制器。

1.1  電腦控制器操作板示意圖

1.2     使用方法

1.2.1本機出廠前，已將“洗衣操作”的標準參數編程和設定。如用戶另有特殊要求，請按照“水洗機電腦”使用說明書中方法進行調整，或重新編程與設定。

1.2.2操作使用

以上選擇完畢，在“門鎖”狀態下，按“運行”鍵，即進入“自動”狀態，開始執行所選擇的自動程序。在“門鎖”狀態下，按下面任一健均可進入“手動”狀態：“冷水”、“熱水”、“加熱”、“排水”、“中脫”、“高脫”、“標準洗”、“輕柔洗”、“加強洗”、“皂杯1”、“皂杯2”、“皂杯3”、“皂杯4”、“皂杯5”。（詳見電腦使用說明書洗衣操作部分）

1.2.3使用電腦注意事項

電腦中有很多互鎖的內容，操作者操作時一定要詳細閱讀“電腦使用說明書”，按照該說明書中的要求和程序謹慎操作。

2、 電器設備檢查和送電

2.1檢查電器控制箱和電機絕緣要求，不低于0.5兆歐，受潮者需進行處理。

2.2檢查機器上接地保護線（接地是否牢固、安全、可靠）。

2.3送電檢查電機運轉方向，手動按洗滌鍵，從前門看洗衣缸啟始是否順時針方向旋轉，反則將總電源進線調換一相。

3、接好壓縮空氣管（接于機器后部三聯件側入口），保持壓縮空氣0.4-0.6Mpa，用電腦手動操作，試操作冷熱加水閥、排水閥、蒸汽閥、制動器的動作是否靈敏、安全，保證動作正常。

4、裝好冷、熱水加水入口（若無熱水者，可用冷水代替），操作電腦手動鍵，開始加水并檢查水位自動控制裝置?？锤叩退皇欠裾＃旰貌拍芾^續工作。

5、裝好蒸汽入口管，向洗衣缸中加汽（低水位用手動操作，檢查蒸汽閥啟閉情況，保證完好無損）。

6、手動操作皂液加水閥，看是否啟閉靈敏。

三、洗脫機的使用注意事項

1、洗脫機在脫水不平衡時，電腦式全自動洗衣機能夠進行脫水不平衡修正，若修正2次后還沒解決不平衡問題時，將會停機并報警，此時，應打開機蓋，把偏擠在一邊的衣物放均勻，再關上機蓋，按“起動／暫?！卑粹o即可；

  2、在水溫較低時，洗衣粉不易溶解，此時，需用少量溫水(30℃左右)溶解后再倒入洗脫機使用。

  3、當洗脫機選擇“洗滌”或“漂洗”程序時，不到所選水位，波輪是不會運轉的；

  4、絕不可用手接觸洗滌脫水桶，以免將手卷入，發生危險；

  5、采用熱水洗時，不能使用50℃以上的熱水，并且注意，不能使水濺濕控制板，以免內部的電氣件由于沾水而造成燒毀。

  6、洗脫機洗滌前，應檢查洗滌衣物中是否存有火柴棒、發夾或等雜物，若有，應全部取出；

  7、洗脫機絕不可洗滌或脫水含有揮發性物質(、酒精等)的衣物，以免發生事故；

8、洗脫機在脫水程序時，必須將機蓋關上，并且不宜時常打開蓋.

9、當氣溫很低時，洗脫機容易產生凍結，此時，應用50℃以下的溫水倒人浸泡一段時間，等解凍后再使用；

四、機器的操作

1、每日常規

1.1檢查每天應做的保養和準備工作是否完成。

1.2打開冷、熱水手動閥，向機器送水。

1.3打開手動蒸汽閥，向機器送蒸汽。

1.4打開空氣壓縮機閥，向機器輸送壓縮空氣。

1.5準備好皂液或洗衣粉等。

1.6將總電源開關合上，向機器送電。

以上準備就緒，可以進行操作使用。

2、 自動操作

2.1打開前門，按機器的額定容量把先稱好的分類衣物裝入洗衣缸，然后關閉前門。

2.2在已編程并設定時，按“程序上”或“程序下”鍵選擇所需程序，亦可根據需要按“標準”或“床單”、“臺布”、“襯衣”、“毛巾”等鍵選擇好程序，在“門鎖”狀態下，按“運行確認”鍵，即自動洗滌開始，并自動完成整個洗滌過程。在1.5分鐘初洗結束時，應將皂液或洗衣粉等加入皂液箱，直至自動洗滌結束、自動停機，即可打開前門取出衣物。

2.3然后再將稱好的分類衣物投入洗衣缸，若本批洗滌衣物類別基本與上批相同，只要關閉前門，處于“門鎖”狀態，按“運行確認”鍵，即進行又一次自動洗滌程序。注意：切勿忘記一分半鐘初洗結束后，配加皂液或洗衣粉等。

3、手動操作

3.1同樣做好“每日常規”1-6項準備工作，然后才能進行手動洗滌。

3.2打開前門按機器額定容量，將預分類衣物裝入洗衣缸，然后關閉前門。按“門”鍵，達“門鎖”狀態。根據操作需要，可按“標準洗”、 “輕柔洗”、“加強洗”、 “冷水”、“熱水”、“加熱”、“排水”、“中脫”、“高脫”、“皂杯1”、“皂杯2”、“皂杯3”、“皂杯4”、“皂杯5”等鍵中的某一鍵滿足操作要求。

手動操作特別要注意以下幾點：

（1）   在手動操作前，同樣要選擇洗滌順、倒時間和洗滌溫度，才能保證達到洗滌衣物應有的效果。按“時間上”、“時間下”鍵進行定時，按“溫度上”、“溫度下”鍵設定溫度。

（2）   一定要讓比較理解洗滌程序要求的人員來手動操作，否則反而得不償失。

（3）   為保證均布的完好，在脫水前水位未達到脫水最水位要求時，應補水到脫水最水位后，再進行均布脫水。

（4）   開高速脫水前，先要開洗滌倒順轉，要在洗衣缸順時針方向旋轉時，開均布鍵和開排水，這樣可達到帶水均布，較易得到衣物的平衡，均布運轉一分鐘左右即開中速和高速脫水運轉。若均布近一分鐘時，機器擺動比一般大，要關均布鍵，重新加水和重新洗滌運轉，再重新開均布，以有效保證中、高脫水運轉的平衡，減少震動。

（5）   當高脫關閉后，由于高速仍有較大慣性，要待一分鐘后才能開制動，制停后，才能再開洗滌運轉。

4、工作結束

4.1關閉冷、熱水、蒸汽閥。

4.2關閉壓縮空氣源。

4.3打開前門，讓密封墊放松。

4.4關閉總電源。

4.5打掃衛生，保養機器

五、機器保養與維護

海鑫全自動工業洗衣機生產廠家

1、定期檢查

A、每個季度

（1）清理電器箱灰塵，必須由電工人員進行；

（2）檢查各緊固件是否松動（尤其是新機器）；

（3）電動機固定螺栓檢查；

（4）主軸承注射加油一次。

B、每月檢查

（1）清理電動機上的灰塵及油類；

（2）清理電磁閥上的灰塵及油類；

（3）檢查門鎖開關是否靈活；

（4）檢查三聯件空氣油霧器油類；

（5）檢查制動是否可靠完好；

（6）緩沖器拉伸是否正常；

（7）避震器是否失效漏油；

（8）排水閥是否漏水。

C、每日檢查

(1)擦抹皂液箱投料口的洗滌劑，清理皂液箱中的積沉物；

（2）擦抹機器外殼，保持機器清潔；

（3）排除空氣過濾器中的積水。

2、預防性檢查（不定期檢查）

（1）機器接地線是否牢靠；

（2）電動機的固定情況；

（3）傳動V型帶是否正常；

（4）門鎖是否可靠；

（5）制動是否可靠；

（6）懸掛部分是否有異常；

（7）空氣過濾器、油霧器是否正常；

（8）供水、供蒸汽、供壓縮空氣是否正常；

（9）有無異常的噪聲和震動。
