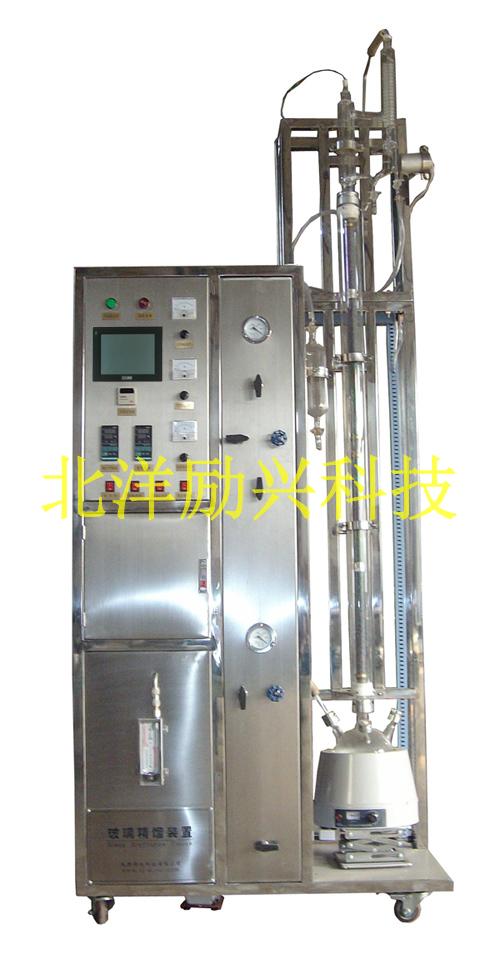

精餾塔北洋精餾精餾塔塔內件北洋勵

名稱

規格一

規格二

規格三

備注

塔釜

精餾方式

容積

1，可攪拌；

2，不可攪拌

也可根據客戶特殊要求特殊設計定做

間歇式

連續式

5L-20L

塔釜加熱

控制系統

電加熱套加熱，導熱油加熱，電熱棒加熱，

電爐絲加熱等

再沸器

塔節

塔徑

塔高

主要用于盛放各種類型填料，可做多節連接使用，下磨口連接塔釜，上磨口連接塔頭，是物系氣液交換主要場所。中間可設測溫點，進料口等

φ15-Φ100

300mm-1500mm

每段

塔節保溫

系統

電加熱套加熱

加熱帶加熱

電爐絲加熱

填料承載之未節篩板由帶螺紋之不銹鋼圈支撐住，故為可拆卸式，更換或清洗填料非常方便。

精餾填料

不銹鋼θ環填料：θ環填料又稱狄克松（Dixon）填料，是一種小顆粒填料，用金屬絲網制成，填料的直徑與高度相等。θ環填料主要用于實驗室及小批量、高純度產品的分離過程。θ環填料的壓力降與氣速、液體噴淋量、物系的重度、表面張力、粘度、填料的特性因素有關，也與填料的預液泛處理量有關。θ環填料的滯料量比同類的實體填料大，表面潤濕情況也比一般瓷環完全，成膜率高，因而分離效率也更高。θ環填料的理論板數隨氣速的提高而增大，同時隨填料的表面潤濕率的下降而降低。

玻璃彈簧填料：玻璃彈簧填料主要在精細化工、制藥等行業的實驗室精餾裝置的填料塔中用。具有耐腐蝕、過濾效率高的特點。該產品直徑、長度可以根據用戶要求進行設計制造，常規產品為直徑3～<8mm>、長度6～<20mm>。標準玻璃彈簧填料直徑<4mm>、長度10～<20mm>,理論塔板數為10～20塊/米。玻璃彈簧填料主要用于腐蝕性物料，如有機酸類，有的物系不允許和鐵離子接觸，玻璃彈簧填料是實驗室優先填料?？晒┯袡C化工、化工、精細化工、生物制藥化工等專業的科研、教育、新產品開發方面的研究試驗使用。

三角螺旋填料：用金屬絲繞制而成的，其外形與彈簧相似，又稱三角形彈簧填料。它與彈簧的區別在于繞制的每一圈不是圓形而是三角形，圈與圈之間的三角形錯開一定的角度，因此從端面方向看是一個多角形。這種填料效率較高，但與環形填料相比，阻力略大，廣泛應用于實驗室規模的同位素分離研究。

填料規格多種多樣，根據客戶不同實驗環境選擇不同精餾填料

冷凝器

精餾試驗操作的重要部件，控制物系采出和回流的部件。下部為電磁鐵控制磁閥擺動以達到回流和采出的目的。采出部分隨采出管收集，回流部分通過下部連接塔節回流，下部設有測溫口。上部為列管式冷凝器，設有一測溫口。并作了回流密封設計，有效地防止了采出樣與回流樣的亂串。

回流比控制系統

根據電磁原理制成電磁鐵，并利用雙延時繼電器控制此電磁鐵吸塔頭內鐵墜達到回流，采出目的

系統壓力控制系統

此系統控制精餾體系的真空度，降低精餾組分的沸點。本裝置真空度可根據客戶需求調節，最小真空度可達1mmHg

熱電偶

K

E

Pt電阻

數據采集系統

根據客戶實際需要定制

控制柜

整個控制柜主要包括了溫度數字顯示儀表，壓力數字顯示儀，回流比控制器，調壓器，加熱指示燈，溫度異常報警儀等，主要針對精餾過程中的各個控制點的情況進行表征反映，其中可根據客戶需要設計控制點數量及位置。例如，溫度數字顯示儀可通過溫度傳感器測量塔釜溫度，塔頂溫度，塔節溫度等。調壓器可控制塔釜加熱，塔節保溫加熱等。另外，控制柜也可做數據采集系統，將精餾過程中的數據全部通過數字液晶屏顯示，過程數據全部記錄在控制柜芯片中，可通過U盤采集實驗數據，放置于計算機特定軟件中用于保存和備案。
