GM不銹鋼高真空隔膜閥供應商
[高真空隔膜閥
真空隔膜閥
不銹鋼真空隔膜閥]
上海市高真空隔膜閥廠家
[高真空隔膜閥 真空隔膜閥 不銹鋼真空隔膜閥]
郵箱：
手機：
- 品牌： 明宇
- 型號： GM
- 材質： 不銹鋼
- 連接形式： 法蘭
- 結構形式： 屋式
- 公稱通徑： DN15-DN100
- 適用介質： 空氣、水、酸、堿等
- 驅動方式： 手動
- 壓力環境： 低壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 零部件及配件： 手輪
- 用途： 鎖閉
- 類型(通道位置)： 直通式
- 規格： DN50

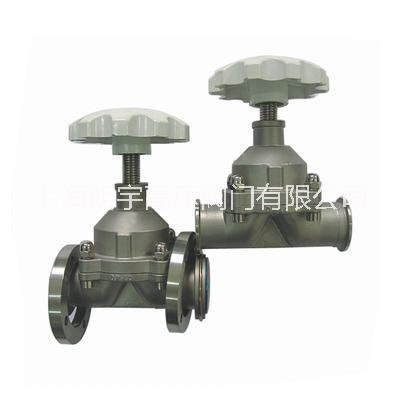

GM不銹鋼高真空隔膜閥
不銹鋼高真空隔膜閥產品介紹：
GM不銹鋼高真空隔膜閥用于接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。真空隔膜閥是利用閥桿帶動橡膠密封片螺桿傳動上下運動，氣動截止接通真空系統。具有關閉力矩小，壽命長等優點。連接形式有活套法蘭連接，快卸法蘭連接，焊接式連接（即兩端焊接），一焊一插管連接（即一端焊接，另一端插入）。不銹鋼高真空隔膜閥適用的工作介質為空氣、水、酸、堿。
不銹鋼高真空隔膜閥性能參數：
| 閥門漏率(Pa.L/S) | ≤1.3x10-4 |
| 介質溫度（℃） | -25～+80(密封材料為橡膠) |
| 安裝位置 | 任意 |
| 活套法蘭 | 0.6×106～1.3×10-4 |
| 快卸法蘭 | 1.6×106～1.3×10-4 |
不銹鋼高真空隔膜閥連接尺寸：
圖一(活套法蘭)：
| 型號 | 通徑(DN) | D | Do | W | H/H1 | L | n-ΦC | 法蘭標準 |
| GM-10 | 10 | 55 | 40 | 65 | 89/99 | 75 | 4-Φ6.6 | GB6070
|
| GM-25 | 25 | 70 | 55 | 80 | 110/123 | 120 | 4-Φ6.6 | |
| GM-40 | 40 | 100 | 80 | 120 | 139/159 | 150 | 4-Φ9 | |
| GM-50 | 50 | 110 | 90 | 120 | 159/186 | 180 | 4-Φ9 |
圖二(快卸法蘭)：
| 型號 | 通徑(DN) | D | Do | W | H/H1 | L | 法蘭標準 |
| GM-10KF | 10 | 30 | 12.2 | 65 | 89/99 | 75 | GB4892 |
| GM-25KF | 25 | 40 | 26.2 | 80 | 110/123 | 120 | |
| GM-40KF | 40 | 55 | 41.2 | 120 | 139/159 | 150 | |
| GM-50KF | 50 | 75 | 52.2 | 120 | 159/186 | 180 |
圖三(焊式連接)：
| 型號 | 通徑(DN) | D | W | H/H1 | L |
| GM-10-H | 10 | 17 | 65 | 89/99 | 75 |
| GM-25H | 25 | 32 | 80 | 110/123 | 120 |
| GM-40H | 40 | 45 | 120 | 139/159 | 150 |
| GM-50H | 50 | 57 | 120 | 159/186 | 180 |
圖四(II型連接)：
| 型號 | 通徑(DN) | D | W | H/H1 | L |
| GM-10-(II) | 10 | 17 | 65 | 89/99 | 75 |
| GM-25(II) | 25 | 32 | 80 | 110/123 | 120 |
| GM-40(II) | 40 | 45 | 120 | 139/159 | 150 |
| GM-50(II) | 50 | 57 | 120 | 159/186 | 180 |
明宇閥門訂購須知：
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥；
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢；
明宇閥門本著以質量求生存、靠創新求發展、堅持沒有只有更好的經營理念。不斷為客戶用戶提供更加適合國情的閥門設備。
明宇閥門產品廣泛用于城建，市政，環保，消防，電力，冶金，石化，化工，燃?xì)猓傻V，食品等行業。
