GUQ氣動高真空球閥
[氣動真空球閥]
上海市氣動高真空球閥廠家
[氣動真空球閥]
郵箱：
手機：
- 品牌： 其他
- 型號： GUQ
- 材質： 不銹鋼
- 連接形式： 法蘭
- 結構形式： 浮動球球閥
- 公稱通徑： DN15-DN350
- 適用介質： 水
- 壓力環境： 低壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 電磁
- 零部件及配件： 定位器
- 用途： 鎖閉
- 類型(通道位置)： 直通式
- 作用對象： 壓縮機
- 規格： DN100
GUQ氣動高真空球閥
氣動高真空球閥產品介紹：
氣動高真空球閥是適用于真空系統中接通或切斷管路中的介質流。此閥門以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為三片式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。適用于帶酸、堿性的氣體或液體的介質流。
氣動高真空球閥性能參數：
| 適用范圍(Pa) | 螺紋連接1.6x106～1.3x10-4 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-4 |
| 氣源壓力(MPa) | 0.4~0.6 |
| 介質溫度(℃) | -30～+150 |
| 法蘭標準 | /；GB6070 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠：開關型 |
| 信號反饋 | 智能型 |
氣動高真空球閥主要材料：
閥體、閥蓋、閥桿：不銹鋼
密封件：、橡膠、氟橡膠、PPL。

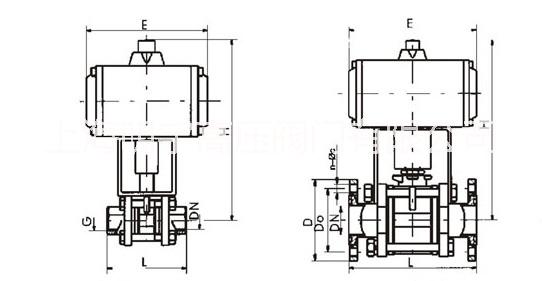

氣動高真空球閥螺紋連接尺寸：
| 型號 | 通徑(DN) | G | H | E | L |
| GUQ-10G | 10 | 3/8" | 130 | 104 | 68 |
| GUQ-16G | 16 | 1/2" | 130 | 104 | 72 |
| GUQ-25G | 25 | 1" | 141 | 140 | 90 |
| GUQ-32G | 32 | 1-1/4" | 150 | 140 | 112 |
| GUQ-40G | 40 | 1-1/2" | 175 | 140 | 120 |
| GUQ-50G | 50 | 2" | 200 | 164 | 145 |
| GUQ-63G | 63 | 2-1/2" | 245 | 164 | 185 |
| GUQ-80G | 80 | 3" | 351 | 190 | 210 |
| GUQ-100G | 100 | 4" | 370 | 190 | 268 |
氣動高真空球閥活套連接尺寸：
| 型號 | 通徑(DN) | D | Do | H | E | L | n-ΦC |
| GUQ-10F | 10 | 55 | 40 | 130 | 105 | 94 | 4-Φ6.6 |
| GUQ-16F | 16 | 60 | 45 | 141 | 130 | 104 | 4-Φ6.6 |
| GUQ-25F | 25 | 70 | 55 | 141 | 165 | 114 | 4-Φ6.6 |
| GUQ-32F | 32 | 90 | 70 | 150 | 165 | 140 | 4-Φ9 |
| GUQ-40F | 40 | 100 | 80 | 175 | 190 | 160 | 4-Φ9 |
| GUQ-50F | 50 | 110 | 90 | 200 | 190 | 170 | 4-Φ9 |
| GUQ-63F | 63 | 130 | 110 | 245 | 250 | 195 | 4-Φ9 |
| GUQ-80F | 80 | 145 | 125 | 351 | 250 | 203 | 8-Φ9 |
| GUQ-100F | 100 | 165 | 145 | 370 | 280 | 280 | 8-Φ9 |
| GUQ-150F | 150 | 225 | 200 | 434 | 368 | 362 | 8-Φ11 |
| GUQ-200F | 200 | 285 | 260 | 490 | 410 | 400 | 12-Φ11 |
訂購須知
1、若訂貨前未選定型號，請向我們提供所需產品參數：
①.公稱通徑；
②.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
③.閥體、閥芯材料；
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的技術工程師為您審核把關。
歡迎來電咨詢產品詳細信息，我們將竭誠為您提供優質的服務！
