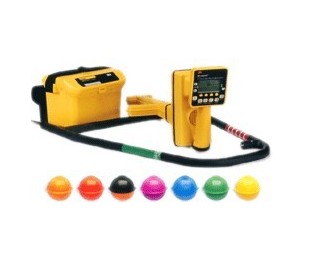

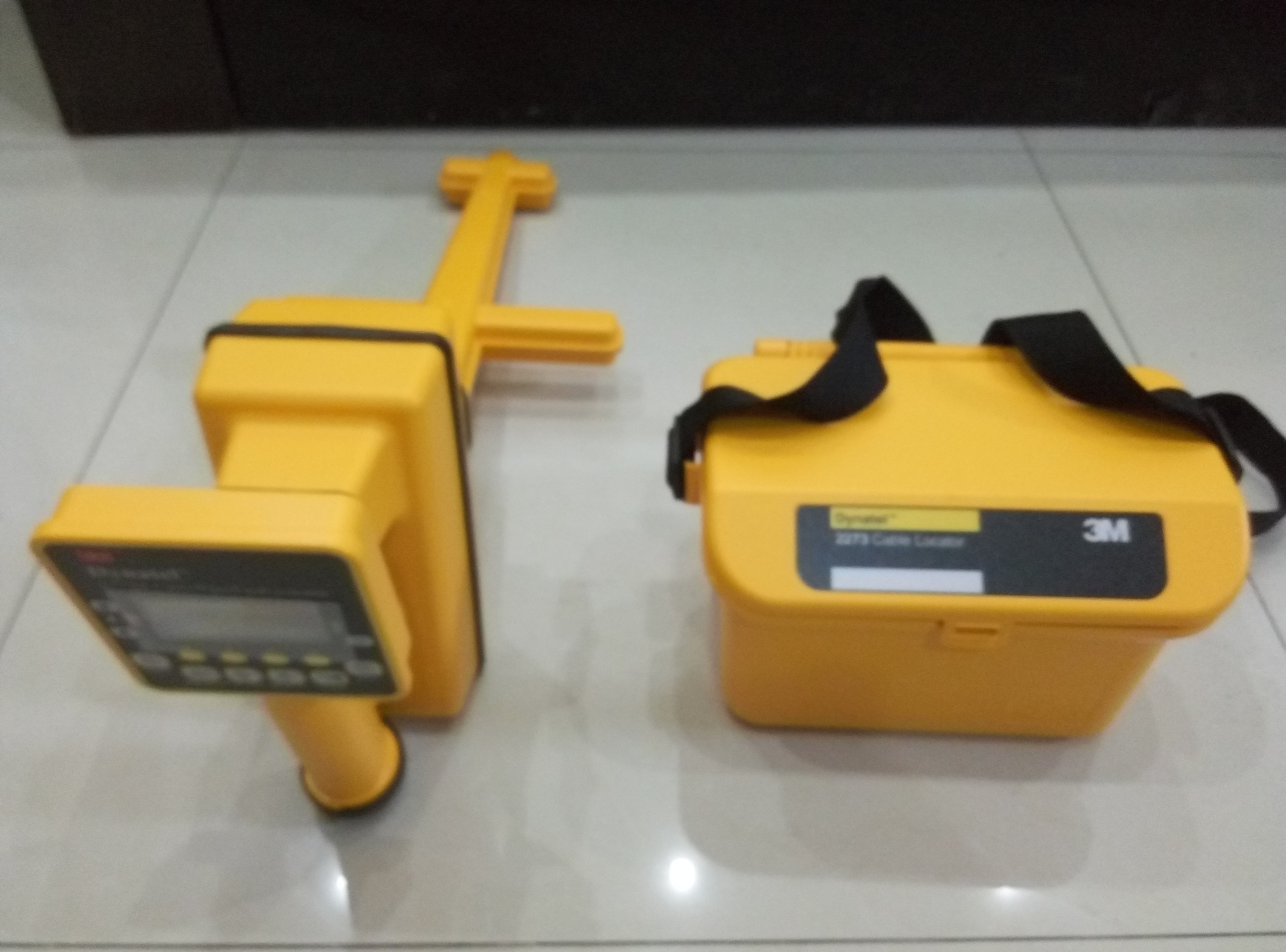

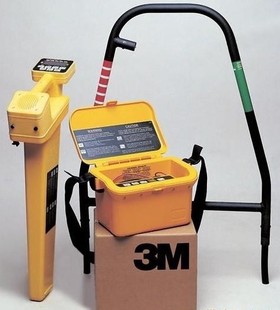

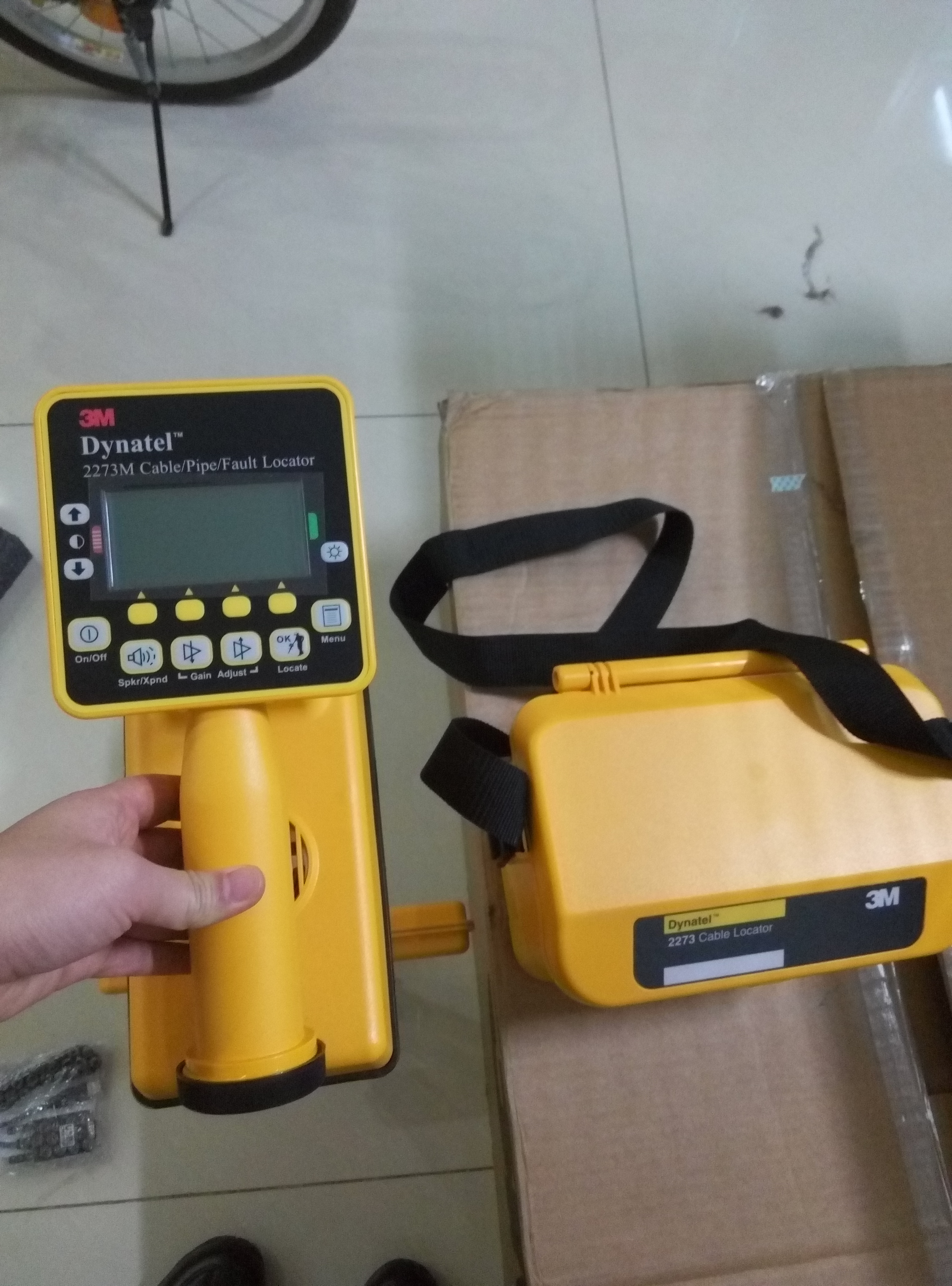

2273M光電纜管道故障探測儀

3M DynatelTM 2273M光/電纜路由埋深及外皮故障探測儀擁有超過30年定位經驗、17項路由定位領域技術的美國3M公司，推出2273M管線定位儀，該儀表基于微處理器和的數字信號處理技術，可快速確定地下管線走向及深度，為各大運營商和市政工程部門的管線探測維護工作帶來極大的方便！



2273M光電纜管道故障探測儀特點：

1．的地下管線探測

3M 2273M光/電纜路由埋深及外皮故障探測儀可幫助您確定電力電纜、CATV、通信電纜和金屬管道或帶追蹤線非金屬管道的路徑和預計的埋深。

2. 電纜/線對辯識。

3M 2273M光/電纜路由埋深及外皮故障探測儀具有線纜識別功能，可以教正標識電纜，方便標識簽丟失線纜的從新標識。

3. 外皮破損地故障定位。

3M 2273M光/電纜路由埋深及外皮故障探測儀可對被測電纜施加信號音，從而方便操作人員辨別和定位電纜的外皮破損的位置。

4. 3M Dynatel 2273M內置7根接收天線，提高了靈敏度，比以前型號更！更快速！

5. 內置濾波器使儀表具有強大的抗干擾性！

6. 接收器提供三種定位模式：方向峰值、方向反峰值和一種用于微弱信號 探測的特殊峰值模式。



2273M光電纜管道故障探測儀主要技術指標：



3M Dynatel 2273 M光/電纜路由、埋深及外皮故障探測儀
發射機	尺寸、重量
	17.2cmH×28.6cmW×19.7cmD   2.4k
接收器	26.7W×26.1H×76.2cmD        1.9kg
自校準	有自校準功能
操作菜單	中文操作菜單2極背光，大屏幕液晶顯示
接收天線	2273M 光（電）纜定位儀接收機7根接收天線
通訊端口	有通訊端口與pc傳輸數據并可軟件升級
定位模式	方向峰值、方向反峰值（羅盤指示）、特殊峰植
接 收 器 頻 率	有源：577Hz、8KHz、33KHz和200KHz 無源：50L、50H、100、60L、60H、120 無源（其他設備）有線電視31.5KHz 備用：560/512/460/400/393/340/333/273Hz 用戶自定義：4種頻率（50~999Hz） 靈敏度@1米/3.3英寸低燥聲下單峰模式
具 體 參 數 指 標	顯示器分辨率  0.1dB 深度顯圍：0-9米（30英尺） 深度單位      厘米、英尺或英寸 測深精度 ±2%+/-5cm (0-1.5米) ±6%+/-5cm (1.5-3米) ±10+/-5cm (3-4.5米) 電纜電流顯示：0.1dB或0.01mA分辨率 單位dB或mA 電池類型：8節AA堿性電池 30小時
發 射 機	探測模式：577Hz、8KHz、33KHz、200KHz 護套故障：10/20Hz 探測：577Hz和33KHz 信號音模式：557Hz和200KHz 脈沖：8Hz 感應模式：33KHz和200KHz 輸出電壓（）： 護套故障：70Vrms 探測：70Vrms 音頻：10Vrms 高設置：60Vrms 輸出功率：0.5瓦特、3瓦特或5瓦特 輸出保護：240Vrms 電源：6節C型堿性電池， 外部直流電源：9-18VDC(1A)(“A”類選項) 電池：正常50小時、高輸出：10小時
