GD-J不銹鋼高真空擋板閥
[不銹鋼真空擋板閥
真空擋板閥
高真空擋板閥]
上海市高真空擋板閥廠家
[不銹鋼真空擋板閥 真空擋板閥 高真空擋板閥]
郵箱：
手機：
- 品牌： 明宇
- 材質： 不銹鋼
- 連接形式： 快裝
- 類型(通道位置)： 直角式
- 驅動方式： 手動
- 型號： GD-J
- 介質溫度： 80
- 工作壓差： 0.1
- 產品別名： 真空擋板閥
- 適用范圍： 空氣、氣體
- 流動方向： 單向
- 用途： 鎖閉
- 適用介質： 空氣
- 壓力環境： 低壓
- 規格： DN50

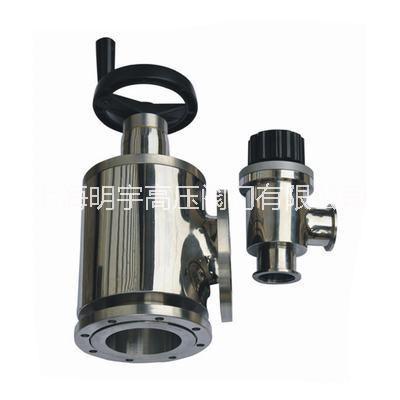

GD-J不銹鋼高真空擋板閥
不銹鋼高真空擋板閥產品介紹：
GD-J型系列不銹鋼高真空擋板閥是真空系統中開啟或切斷氣流的真空閥門。由螺桿傳動升降閥板，旋轉輕巧、使用壽命長。高真空擋板閥軸封結構可分為GD-J型氟橡膠密封和GD-J(b)型波紋管密封兩種。閥門結構GD-J為角通型式GJ-J(S)為帶預抽口三通型式。不銹鋼高真空擋板閥適用的工作介質為空氣及非腐蝕氣體。
不銹鋼高真空擋板閥性能參數：
| 適用范圍(Pa) | 2x105～1.3x10-4 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-5 |
| 介質溫度(℃) | -25～+80(密封材料為橡膠) |
| 安裝位置 | 任意 |
| 閥門材質 | 碳鋼；不銹鋼 |
不銹鋼高真空擋板閥連接尺寸：
DN≤50快卸法蘭：
| 型號 | 通徑(DN) | D | B | A | H | P | 法蘭標準 |
| GD-J10(b) | 10 | 30 | 12.2 | 40 | 124.5 | 60 | GB4982
|
| GD-J16(b) | 16 | 30 | 17.2 | 40 | 124.5 | 60 | |
| GD-J25(b) | 25 | 40 | 26.2 | 50 | 134.5 | 78 | |
| GD-J40(b) | 40 | 55 | 41.2 | 65 | 160.5 | 78 | |
| GD-J50(b) | 50 | 75 | 52.2 | 70 | 203 | 78 |
50≤DN≤320(活套法蘭)：
| 型號 | DN | D | Do | D2 | A | n-Φc | Dny預抽口 | 連接標準 |
| GD-J50 | 50 | 110 | 90 | 55 | 70 | 4-Φ9 |
| GB6070 |
| GD-J63 | 63 | 130 | 110 | 68 | 88 | 4-Φ9 |
| |
| GD-J80 | 80 | 145 | 125 | 85 | 98 | 8-Φ9 |
| |
| GD-J100 | 100 | 165 | 145 | 105 | 108 | 8-Φ9 |
| |
| GD-J(S)160 | 160 | 225 | 200 | 165 | 158 | 8-Φ11 | DN40 GB4982 | |
| GD-J(S)200 | 200 | 285 | 260 | 208 | 200 | 12-Φ11 | DN50 GB6070 | |
| GD-J(S)250 | 250 | 335 | 310 | 258 | 308 | 12-Φ11 | DN63 GB6070 | |
| GD-J(S)320 | 320 | 425 | 395 | 328 | 250 | 12-Φ14 | DN80 GB6070 | |
| GD-J(S)150 | 150 | 220 | 195 | 156 | 138 | 8-Φ12 | DN40 GB4982 | JB919 |
| GD-J(S)300 | 300 | 380 | 350 | 308 | 250 | 8-Φ14 | DN80 GB6070 | JB919 |
明宇閥門訂購須知：
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥；
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢；
明宇閥門本著以質量求生存、靠創新求發展、堅持沒有只有更好的經營理念。不斷為客戶用戶提供更加適合國情的閥門設備。
明宇閥門產品廣泛用于城建，市政，環保，消防，電力，冶金，石化，化工，燃?xì)?，采礦，食品等行業。
