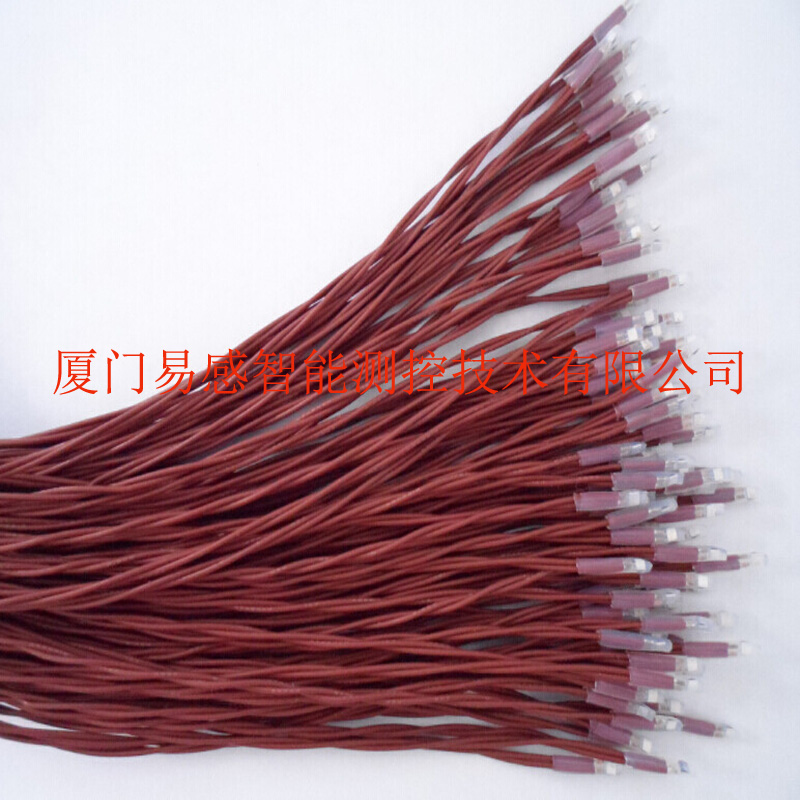

pt100熱電阻溫度傳感器 pt1000

應用領域：風力發電、汽車工業、HVAC暖通、制冷機組、加熱裝置、壓縮機、食品機械、醫療設備
精密等級：PT100、 PT1000、DIN Class C(±0.5℃）、B（±0.3℃）、A（±0.15℃）、AA（±1/3B 0.1℃）、

3A（±1/10B 0.03℃）、DS18B20、NTC、PTC
測量范圍：-70...500℃
保護管：φ3.3mm、φ4mm、φ5mm、φ6mm、φ8mm、φ9mm、φ10mm、（長度：30mm至500mm、超長定制）
輸出信號:RTD鉑電阻，二線，三線，四線，數字信號；
變送后信號：4-20mA、0-10V、0-5V
連接過程：G1、G1/2、G1/4、M8、M10、、M20X1.5、M27X2
連接電纜：低溫耐高溫電纜、PVC、硅膠、PTFE（鐵氟龍）、金屬云母線、金屬玻纖線
可選項目：可選雙支鉑電阻、保護管材料316不銹鋼

鉑熱電阻有兩線制，三線制，四線制幾種，兩線制在測量中誤差較大，已不使用，現在工業用一般是三線制的，實驗室用一般為四線制。這里主要介紹下三線制鉑熱電阻的接線。三線制鉑熱電阻是在電阻的a端并聯一個c端，從而實現電阻引出a，b，c三個接線端子，這樣，由b導線引入的測量導線本身的電阻，可以由c導線來補償，使引線電阻不隨溫度變化而引入的引線電阻誤差的影響減小很多。三線制鉑熱電阻，在二次儀表中，均有可變阻值的電橋，根據所配合的鉑熱電阻的量程不同，可以對二次儀表的電橋中的鉑熱電阻進行微調，能進行更準確測量。
通過縱覽各種傳感器類型和技術規格表，可以清楚地發現表面熱電阻和表面熱電偶感應傳感器之間的最明顯差別。在一些應用中（如涉及在中等溫度下進行臨時非關鍵性測量的應用），兩種類型都足以勝任，只有價格是決定因素。一般而言，熱電偶具有更寬的工作溫度范圍和更快的響應速度，并且價格稍微低一些。
