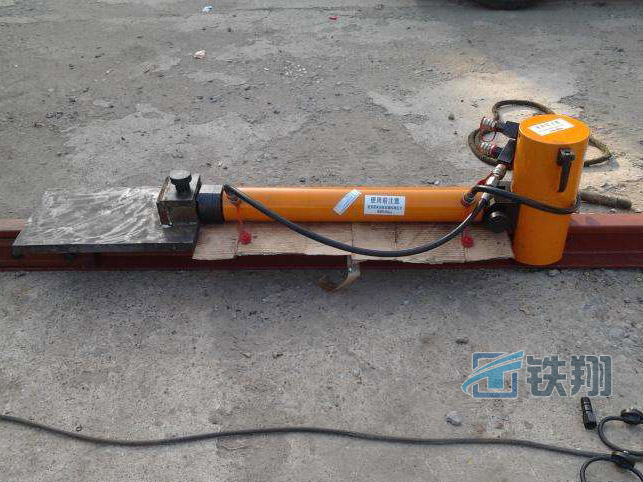

陽泉TX-T600推移千斤頂

鐵翔液壓是專業銷售在軌重物推移機，專業制造商,產品有液壓扳手,液壓千斤頂,液壓拉馬,螺栓拉伸器等,品質優越,服務完善.

一.概述

LTX系列在軌重物推移機（簡稱推移機），是由夾緊鉗和推移器兩個部件組成。它是短距離搬移重物安裝就位的一種新型的有效工具，由于它具有承載能力大、穩定性好、能連續運動等優點，所以它能在一定的工作范圍內，代替目前國內移運重物時使用的枕木加滾棒等傳統的移運方法，而達到安全、省工、省時、省錢的效果。

本裝置需和我廠生產的SPH70-1超高壓油泵站（簡稱泵站）配套使用，能利用鐵軌，方便、快捷、安全、準確地將重物如電站變壓器、鍋爐等超大型設備，推移至安放位置。因而可以廣泛使用于倉庫、車間、碼頭、電建、工地等凡有重物需要搬移安裝的場所。

二.型號說明

物 TXT16 - 600 在軌重物推移機

三.主要技術參數和外形

建議在推移作業時，滑靴和重軌接觸面涂潤滑脂，可以減小摩擦系數，改善工作狀況， 但潤滑脂要避免粘在鉗口鐵和重軌接觸面上，以防夾緊鉗打滑，造成事故。在正常工作狀況下，TXT16-600型兩套推移機可推移重物200T左右，TXT30-600型兩套可推移重物400T左右。

四.工作原理和液壓系統

1.工作原理

TXT系列在軌重物推移機是利用伸縮原理與尺蠖運動機制相結合的方法，逐步將重物推到安放位置的。如圖二，撥動換向閥3的手柄，壓力油便通過分配閥5首入夾緊缸7的無桿腔，夾緊缸活塞桿伸出，夾緊重軌實現定位；然后壓力油再分配到推移缸8的無桿腔，推移缸活塞桿伸出，通過連接的主動滑靴推動被動滑靴連同上面的重物一起前進（如圖一）；推移到位后，反向撥動換向閥手柄，則壓力油通過分配閥6首入夾緊缸7的有桿腔，夾緊缸活塞桿縮回，夾緊鉗和重軌松弛；然后壓力油再分配到推移缸8的有桿腔，推移缸活塞桿縮回， 同時會將夾緊鉗拖向重物，到此，整個裝置連同重物便前進了一步。再次撥動換向閥手柄便進入下一個循環，如此反復運行，最終將重物推移至目的地。

五.使用方法

1.準備工作

為了保證待推移物運行平穩，必須同時使用兩套推移機。用戶需自備重軌（38Kg/m，

43Kg/m，50Kg/m均可）及滑靴（滑靴連接尺寸見圖三），可根據工作條件選定現有路軌或現場鋪設，并選定適當?shù)膱?chǎng)地和方向。 注：圖中未注尺寸由用戶自定。

2.待推移物的就位

先用千斤頂若干臺將待推移物頂起至一定高度，再將兩根重軌水平穿過待推移物底部， 然后將待推移物緩緩降下，與此同時將滑靴墊在物體下面，重軌之上。（千斤頂可選用我廠生產的SJF系列分離式油壓千斤頂，它能和SPH70-1超高壓油泵站匹配使用。）也可用其它方法將待推移物放在滑靴上面。

3.安裝推移機

先將夾緊鉗鉗口從重軌的一端套進，然后按圖一所示位置，用長、短銷把夾緊鉗、推移油缸，和主動滑靴連接起來即可。

4.泵站調試

接通電源（電機轉向不論），將溢流閥調壓螺母旋松（逆時針旋轉）使泵處于卸荷狀態， 然后啟動油泵。扳動換向閥手柄，使手柄蓋上面箭頭指向兩油口中的任一個，緩緩將調壓螺母沿順時針?lè)较蛐D(zhuǎn)，注視壓力表指針變化，當其指向10MPa附近時，將換向閥手柄扳至中間位置，切斷電源備用。其余請參閱SPH型超高壓油泵站使用說明書。

5.接通油路

參照外形圖（圖一）和液壓系統圖（圖二）把高壓軟管快速接頭連接起來。

1)夾緊鉗和推移缸的連接：按“有桿腔接有桿腔，無桿腔接無桿腔”的原則連接；

2)泵站和推移機的連接：泵站上換向閥兩個接頭分別和夾緊鉗上兩分配閥上面的兩個接頭（圖一中標有接泵站的）對接，沒有順序限制。

6.推移作業

1)接通電源，泵站開始工作。扳動換向閥手柄向推移機無桿腔供油,可實現“夾緊-推移” 動作；反向扳動換向閥手柄，向推移機有桿腔供油，可實現“松弛-縮回”動作。

2)旋動泵站溢流閥調壓螺母，開始加壓。并仔細觀察各自推移機所連接的滑靴的細微變化， 注視重物從靜止到滑動的瞬間，泵站上的壓力表示值。然后按"泵站調試"的提示，分別將兩泵站的工作壓力調高5MPa左右。在以后的各步推移工作中工作壓力仍可能發生變化， 當壓力不夠時，再用同樣的方法校正。注意兩套推移機的工作壓力可能是不相同的，因此作業時必須時常關注各套推移機的工作壓力。

3)糾偏和偏轉

a.糾偏 推移作業過程中，由于經多步推移，兩套推移機的推移距離可能產生累積誤差。這種現象會造成被推移物的運行不平行，推移機的壓力損失。此時，可人為地安排兩套推移機的單獨動作，一停一動，便可達到糾偏的目的。

b.偏轉 推移作業過程中，被推移物有時需要轉彎，此時也可人為地安排兩套推移機的單獨動作，一停一動，便可達到偏轉的目的。

注：當被推移物的重量超過額定推移力的50%時，糾偏或偏轉需采取其它方法。

4)兩套推移機工作壓力不同產生的原因和影響

理想工作條件下，兩套推移機的工作壓力應是相同的。但由于實際工作中的種種因素如：推移機的安裝位置不當，兩條重軌擺放不平行，被推移物本身重心不均勻等，都會造成兩只推移油缸的受力不均。一般情況下，只要適當調整各自泵站的工作壓力是不會影響推移作業的。只有當被推移物的重量接近推移機的工作能力時，才會影響正常作業。此時，必須想法排除上述影響因素，使工作狀況趨于理想狀態，充分發揮推移機的工作能力，才能正常工作。否則的話，會影響推移機的臨界工作狀態和壽命。

六.注意事項

1.泵站操作注意事項

1)操作人員必須認真閱讀超高壓油泵站使用說明書，了解泵站基本知識和操作方法后，才可開機。

2)由于超高壓油泵站不適于長時間連續工作，所以在推移作業過程中，當推移機處于非工作狀態時，應及時關閉泵站，使泵站工作時所產生的熱量及時散發掉，以減緩油泵零部件的磨損和密封件的老化，延長泵站的使用壽命。當油溫超過70℃時，一般應暫停工作，待降溫后再恢復工作。

3)在夏季戶外作業時，油泵站須采用遮陽措施，避免陽光直射。

2.推移機操作注意事項

1)操作人員必須進行上崗培訓（參照此說明書），了解和掌握在軌重物推移機的用途和使用方法，以防使用不當造為的設備故障及人身傷害。

2)整個作業過程中，操作人員應隨時記錄每一步推移作業的工作狀況，如各泵站的壓力和每次推移的行程等，根據這些資料來調整下一步的推移工作。

3)此推移機系超高壓液壓設備，在裝、卸快速接頭時，必須保持接頭處的清潔，擦凈上面的污物、灰塵等，以防進入油管，污染油液。

4)保持系統油液的清潔，及時沉積在油箱、油缸里面的污物。液壓油遇水乳化后，要重新更換油液。
