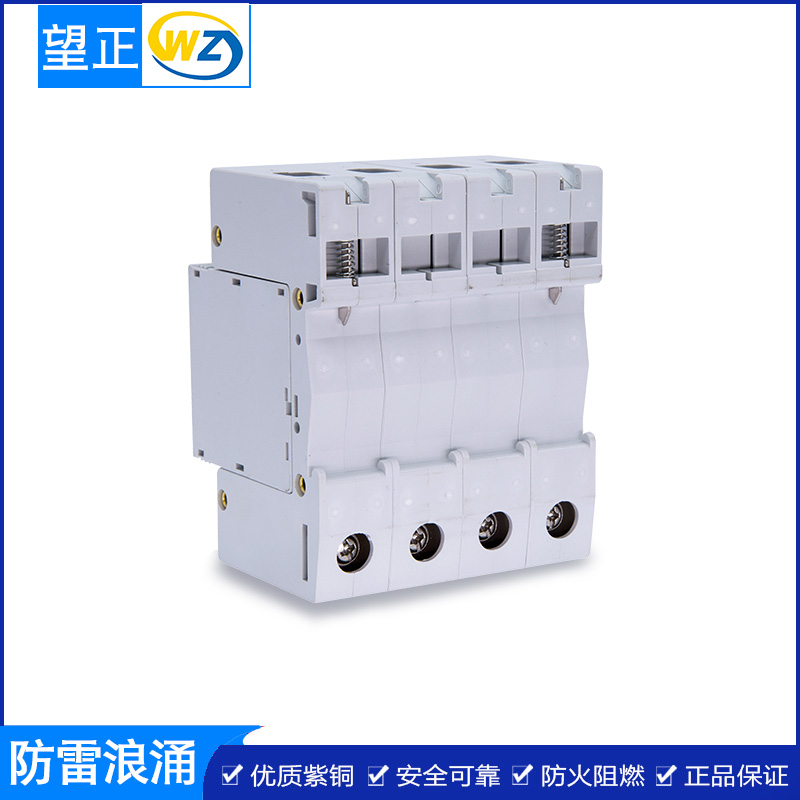

望正SSPD-40系列浪涌保護器（電源保護器）又稱避雷器，簡稱（SPD）適用于交流50/60HZ額定電壓至230V/380V的供電系統（或通訊系統）中，對間接雷電和直接影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業及工業領域電涌保護的要求，具有相對相，相對地，相對中線，中線對地及其組合燈保護模式。


SSPD-40浪涌保護器是電子設備雷電防護中不可缺少的一種裝置，其作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)姶蟮睦纂娏餍沽魅氲?，保護被保護的設備或系統不受沖擊。當市電電網受到雷擊或其他原因產生高脈沖電壓時，將會對用電設備造成損害。尤其隨著計算機的普及和微電子設備的大量使用，低壓電網的過電壓保護早已被人們所關注。SSPD-40型電涌保護器（以下簡稱“保護器”）就是用來對低壓電網遭受雷擊或浪涌過電壓進行保護的l理想產品。




三相SSPD-40浪涌保護器，依據IEC相關防雷標準設計而成，用于電源設備第三級防雷保護，適合終端電源設備防雷及抗浪涌保護，選用優質浪涌保護器件，通流容量可達20KA，反應速度快，輸出殘壓低，尤其適合對昂貴終端設備進行精細保護。按照IEC61643.1 分類，屬于Ⅲ級電源防雷器
三相SSPD-40浪涌保護器技術參數：
額定工作電壓
Un220V48V24V
持續工作電壓 Uc250V50V
25V連續工作電流 IL10A
標稱放電電流(8/20μs) In20KA
放電電流(8/20μs) Imax40KA


產品特點：


1）標準模塊化設計，標準35mm導軌安裝，使用方便。


2）核心器件采用壓敏電阻（MOV），通流容量大，輸出殘壓低，響應速度快。


3）每只模塊都設置兩至三組脫扣裝置，其中一組芯片老化時，其他正常的芯片可繼續使用。


4）外殼采用高阻燃性材料，符合電氣安全要求。


5）可附加聲光報警遙信模塊。


一、SPD選型設計原則


     1）整體原則。將整個安防工程機電系統作為一個整體保護對象來考慮防雷保護。既要考慮各個子系統的防雷保護，又要考慮各個弱電子系統之間及其與供配電子系統之間的有效銜接，做到系統配置、經濟合理、安全可靠、適當冗余。


2）劃分界面。根據Gb50057-2010關于雷電保護區域LPZ的劃分原則以及安防工程機電系統的分散分布的特點，確定若干個不同的“建筑單體”，再實施分級保護。


3）綜合防治。充分利用“均壓、、接閃、分流、接地、保護”等傳統的防雷技術措施，選用可靠的接閃裝置和電涌保護器SPD，實施可靠、的技術方案。


4）合理選型。根據具體安防工程所處的地理環境特點以及機電設備所處的雷電保護區域范圍，選擇合理的SPD電氣性能參數和產品功能。


二、類型的選擇


   目前SPD有串聯式和并聯式兩大類型。串聯式電涌保護器其實也是由兩級并聯的SPD模塊或MOV片組成，中間串聯一組退藕電感，其殘壓很小，但與被保護設備的容量匹配要求較高，體積也較大，適用于機房配電箱或UPS前端或重要場所的孤立設備的保護。
      SPD絕大多數場合都采用并聯式。對于并聯式SPD又存在著兩種基本形式――開關型（間隙型）和限壓型（壓敏電阻型）。由于間隙型SPD的起動電壓高且不穩、殘壓大，極易損壞后續設備，因此不能單獨使用，作為多級保護中的一級；而壓敏電阻型SPD的標稱導通電壓較低，電氣性能穩定，而殘壓也很低，可以單獨或組合使用，實行多級保護。另一方面，間隙型電源SPD的動態響應時間較慢，而壓敏電阻型SPD的動態響應時間快，若將間隙型SPD和壓敏電阻型SPD配套使用構成多級防護，首先導通的可能是壓敏電阻型而非間隙型SPD，首級（間隙型SPD）可能起不到防護作用，因此系統防護不建議全部選用間隙型或首級選用間隙型SPD而后級選用壓敏電阻型SPD。當然在十分惡劣環境下，也可用間隙型和大容量的壓敏電阻型SPD組合使用構成首級防護。


三、SPD的主要技術參數


（1）持續運行電壓——Uc


 定義：SPD在運行中能持續耐受的直流電壓或工頻電壓有效值。


 持續運行電壓取決于SPD的標稱導通電壓。


SPD的持續運行電壓應略高于當?shù)仉娋W(wǎng)可能出現的電壓。在不能到現場考察，或在現場用戶不能提供電網電壓時，應選用Uc≥350V的產品。Uc在275V以下的SPD一般只能用在UPS電源后面。


（2）放電電流——In


標稱放電電流：施加規定波形（8/20μs）和次數（同一極性5次）放電電流沖擊后，標稱導通電壓變化率小于10%，漏泄電流和限制電壓仍在合格范圍內的的放電電流幅值。


放電電流：施加規定波形（8/20μs）放電電流沖擊1次后不發生實質性損壞，不炸裂，不燃燒的放電電流幅值，一般放電電流=（1.5～2.5）×標稱放電電流。


（3）限制電壓——Up


定義：施加規定波形（8/20μs）、幅值（標稱放電電流）和次數（同一極性5次）的沖擊時，在SPD端子間測得的電壓峰值的值。


在選用SPD時應兼顧限制電壓和持續運行電壓，限制電壓是SPD對設備保護的有效性指標，而持續運行電壓與SPD本身工作可靠性相關。


（4）漏泄電流


除放電間隙外，限壓型SPD在并聯接入低壓配電線路后所通過的微安級電流。


漏泄電流指標反映了所用壓敏電阻的劣化情況，電源避雷器漏泄電流一般應小于20μA。


四、各級SPD選擇的參數


（1）SPD1


級電涌保護器SPD1若安裝在某建筑物總配電室，用三片開關型電涌保護器就能滿足系統的要求，我國現行的供電方式即使整個供電系統采用TN-S方式，而在總配電室N與PE是一個接地點，如此在配電機房總配電柜安裝三片開關型SPD就能起到作用。N到地之間可以不加。


SPD1選擇的參數建議如下：


持續運行電壓：Uc=440V


放電電流：一般按規范要求進行計算設計或參考標準中要求


保護電平：Up≤2.5KV


響應時間：tA≤100ns


（2）SPD2


第二級電源電涌保護器是應用最廣泛的一個產品，雷電電磁脈沖能對LPZ1區電源線入侵產生20KA以上的雷電流情況不多，因此第二級SPD作為限壓型電涌保護器額定通流量In定位為20～40KA。


SPD2建議技術參數選擇如下：


持續運行電壓：Uc=260～320V


額定放電電流（8/20μs）In=20KA


放電電流（8/20μs）Imax=40KA


保護電平：Up≤1.5KV


響應時間：tA≤25ns


（3）SPD3


 第三級電源電涌保護器一般安裝于重要設備的前端，所謂細保護。


SPD3建議技術參數選擇如下：


持續運行電壓：Uc=255V


標稱放電電流（8/20μs）：  In L→N  3KA   N→PE  5KA


電壓保護級別Up：L→N≤1.25KV   L→PE≤1.5KV


響應時間：tA≤25ns






使用安裝SPD的三相基本要求：


1）安裝SPD之后，在無電涌發生時，SPD不應對電氣（電子）系統正常運行產生影響。


2）安裝SPD之后，在有電涌發生的情況下，SPD能承受預期通過的雷電流而不損壞，并能箝制電涌電壓和分走電涌電流。


3）在電涌電流通過后，SPD應迅速恢復高阻狀態，切斷工頻續流。




在三相四線制系統中，三條相線和一條零線對接地線之間的均接有保護器。在正常情況下，保護器處于高電阻狀態，當電網因雷擊或者其他原因出現浪涌過電壓時，保護器將立即在納秒級時間內迅速導通，將浪涌過電壓引如大地，從而保護了電網上的用電設備，當該浪涌電壓通過保護器。且消失后保護器重新變到高電阻狀態，因此不影響電網的正常運行。
