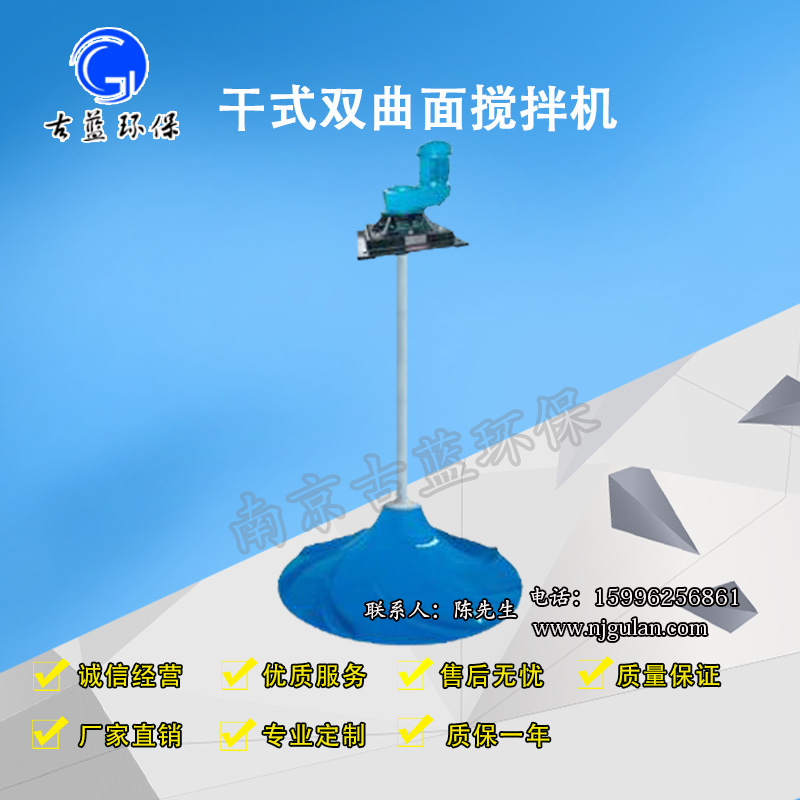

雙曲面攪拌機 雙曲面攪拌器

_{雙曲面攪拌機}

本產品也叫具有雙層葉輪的曝氣攪拌裝置.雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，。其獨特的葉輪結構設計，限度地將流體特性與機械運動相結合。

中文名

雙曲面攪拌機

結    構

雙曲線母線繞葉輪

特    點

設計合理，電耗省

葉輪結構

導流體、攪拌部件及傳動部分

簡介

本產品也叫具有雙層葉輪的曝氣攪拌裝置.

在市政、化工造紙及其它多種水處理工藝中，水體攪拌混合是其中關鍵工藝過程之一。傳統的攪拌機械分為立軸折槳式和水平（潛水）式兩種常用方式，由于安裝的方式和葉槳形式?jīng)Q定了其攪拌形態，無論在能耗上還是在攪拌效果上均不太理想，不僅給污水廠的運營成本帶來不必要的增加，而且會直接影響到最終的工藝處理效果。針對以上問題，經過四年的試驗，借助同行的設計經驗，我們終于研制成功具有自主的具有雙層葉輪的曝氣攪拌裝置.

主要

1 攪拌與曝氣于一體的裝置，也可以單一攪拌

2 設計合理，電耗省

3 可實用于大、中、小行污水處理，投資少

4 處理效果好，使用壽命長

5 由PE或玻璃鋼,鋼質材料等制成，加強了設備的防腐蝕性能

6 結構簡單，管理方便.

工作原理及其結構

雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，。其獨特的葉輪結構設計，限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流(如圖1、2)。正是由于立式波輪攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地攪拌死角。大比表面積可獲得大面積的水體交換。

其葉輪結構由導流體、攪拌部件及傳動部分等組成。

這是一臺可以創建大容積流量的攪拌裝置，并能以較小的動力獲得大面積循環，柔和的水流。

獨特的葉輪結構設計，限度地將流體特性與機械運動美地結合。雙曲面葉輪的曲面是曲線沿Y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力，從而保證整機在運動狀態下的平衡。在漸開雙狐面上均布有八條導流葉片，借助液體自重壓力做補充進水獲得的勢能與葉輪旋轉式產生的離心力形成動能，液體在重力加速的條件下沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自下而上的循環水流，故可獲得在軸向（Y）和徑向（X）方向的交叉水流。正是由于雙曲面攪拌機葉輪的結構特性和接近池底安裝的特點，決定了它在工作中可獲得理想的攪拌效果，能有效地攪拌死角。

其它需要注意的事項：

1、安裝前要有一名合格的電工檢查電機、電器并確定轉向，葉輪離池底的最小工作距離≤300mm，且池底平整、結實、池內無建筑垃圾。
2、如果長時間不運行，重新啟動時要防止淤積造成葉輪堵塞而燒毀馬達；
3、在封閉池中要考慮到葉輪的進出口安裝尺寸。
4、注意水下電纜要固定，防止磨損。
5、使用前請詳細閱讀產品、安裝、保養和合維修說明書。

　雙曲面攪拌機的安裝流程：

　　1、橋上預置板應校正水平。預置的組件底座應該足夠堅固。地腳螺栓及連接件應牢固可靠。

　　2、將主機放在預設的連接底板上。

　　3、傘式葉輪與攪拌軸連接，并安全放入水池。小心不要撞到水池和橋梁之類的物體。然后，攪拌軸與主機連接。注：以上操作過程完成前，應始終保持起吊設備處于正常狀態，注意人身安全和設備安全。

　　4、攪拌機安裝完畢后，應檢查軸和垂直水平。垂直偏差小于1 / 1000毫米的精度。

　　5、拆下電機尾蓋，用手轉動葉片，檢查攪拌機是否靈活、正常。攪拌軸的擺動偏差應小于3 / 1000毫米的精度。

　　6、在電源、點作用后，觀察攪拌輪的旋轉方向。從上往下，正確地轉動旋轉方向：逆時針方向旋轉。反之亦然，任意改變2個電源線位置。

　　7、電氣設備的安裝，必須按照國家有關規定辦理。注意事項：為確保人員和設備的安全。接地必須牢固連接。

　　雙曲面攪拌機的使用范圍：

　　雙曲面攪拌機(立式攪拌機)適用于環保、化工、能源、輕工等行業需要對液體與液體、液體與固體、液體與氣體的攪拌、混合的場合，尤其特別適用于污水處理工程、凈水工程中的攪拌。
