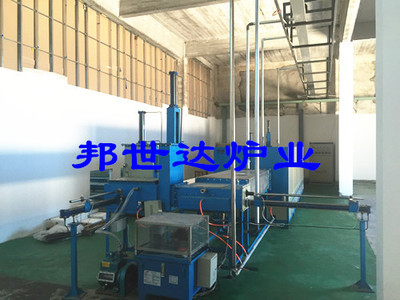

氣氛推板式燒結隧道窯爐工業電爐

設備名稱：隧道式燒結推板窯
一、簡述

本爐為氣氛推板式隧道式窯爐，由推進器逐一把料盒推入爐體燒結。

二、主要技術參數

1.額定功率：108KW（實際使用功率由儀表自動輸出調節）

2.額定溫度：1300℃

3.常用溫度：1200℃

4.電壓：三相380V

5.加熱區域：6區

6.控溫點：6個

7.控溫精度：±1℃

8.發熱元件：等直徑硅碳棒

9.控溫方式：PID全自動控制

10.爐膛尺寸：: 8000×720×290(含推板厚度) (L×W× H)mm（雙推板）

11.推板尺寸：340×340×30（L×W×H）mm

12.碼放高度：≤210mm，每板承重≥18 公斤（不含推板）

13.料盒尺寸（L/W/H）：320X320X75 或圓形，外形不超過 320X320（客戶自備）

14.設備長度約；12 米(參考值)

15.推進方式：全自動推進、無級調速

16.推進速度：800-2000mm/h(可調)

17.使用氣氛：建議在 99.999%的氮?dú)夥毡Ｗo(hù)下進行燒結（客戶自 備氣源）

三、結構簡介

1、爐體分為置換倉、升溫區、恒溫區、降溫區四部分。

2、本爐加熱區總長 3 米，共分 6 個溫區，每個溫區長 0.5 米，2-6 溫區按 1300 度高溫制作（實際使用高溫區長約 1-1.5 米），第1個 溫區不得升高溫以免影響爐口密封系統。

3、爐膛：同一溫區加熱組件上下均勻分布，爐膛材料選用高純氧化 鋁陶瓷纖維材質，爐床采耐磨剛玉莫來石導軌條結構。

4、爐膛為單通道雙推板，爐膛結構穩固，爐溫及氣氛均勻，節能耐 用。

5、爐襯耐火材料選用輕質保溫復合材料砌筑。

6、降溫區采用自然冷卻結合水冷的方式（客戶根據實際情況自備冷 卻水以來增加冷卻效果）。

四、電氣部分

1、電氣部分可分為：電控部分、溫控部分、微機監控系統及自動循 環控制部分。整個配電通過空氣開關配送，空氣開關容量按各部分功 率選擇；每個溫區采用獨立的空氣開關控制。

2、控溫儀表選用數顯智能型儀表，控溫儀表設有手動及自動 PID 調 節，可自動跟蹤設定 PID 值，同時具有溫度補償、超溫、斷偶等 聲光報警功能。

3、控制柜面板上裝有總電源開關、電壓表、電流表，智能數顯控溫 儀表、開關、按鈕、指示燈等，并有相應的中文指示標牌。

注：氣氛推板窯可根據用戶要求另行設計制造，更多規格及參數和詳細技術方案請來電咨詢
