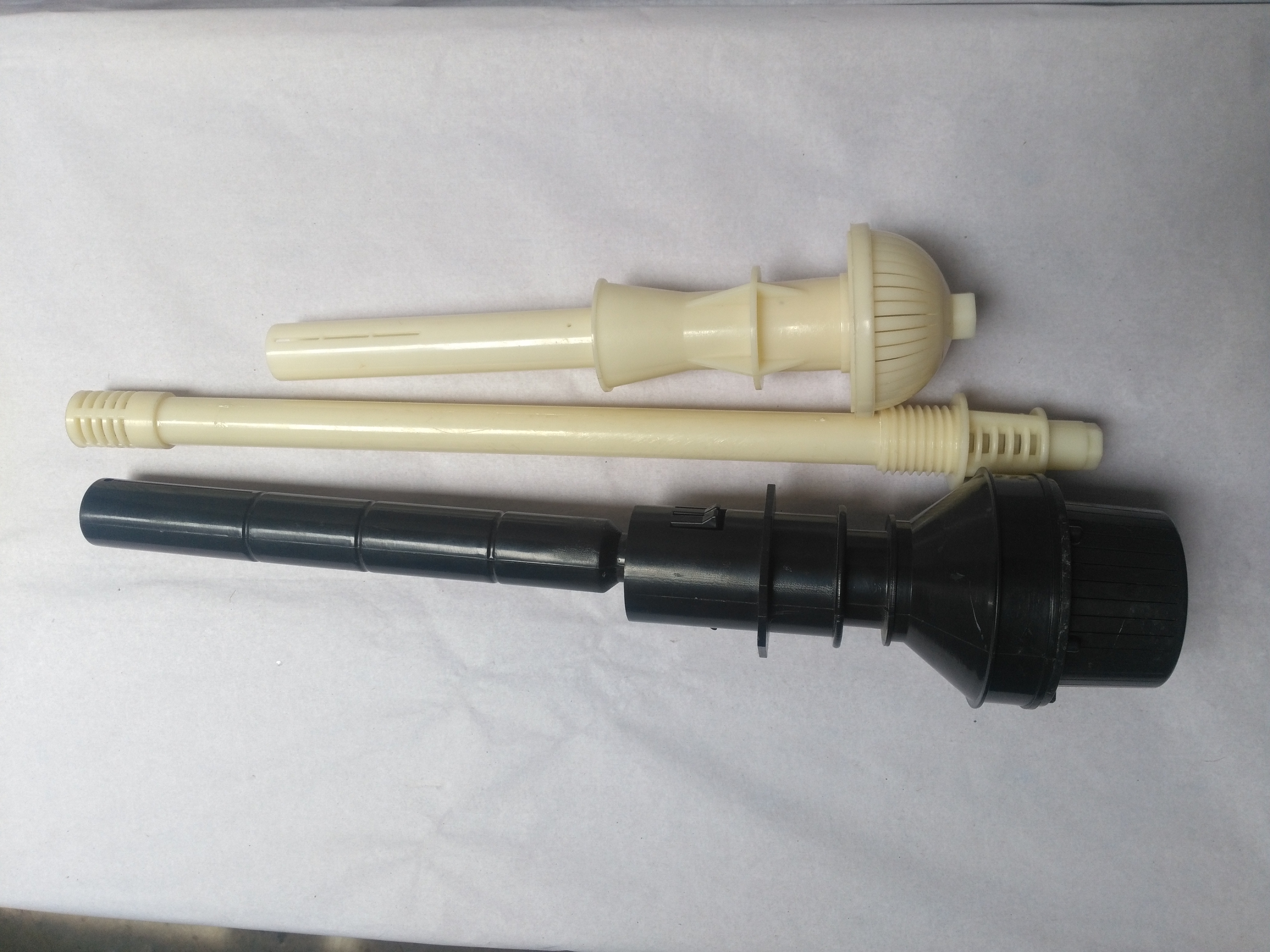

長柄濾頭 反沖洗系統ABS濾頭濾帽 可調式長柄濾頭

長柄濾頭反沖洗系統ABS濾頭濾帽可調式長柄濾頭

長柄濾頭應用于濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處，同樣可以應用于工業廢水，生活污水處理工程中。

我廠生產的反沖洗濾水帽采用ABS工程塑料制造，具有承壓強度高，踩不碎的特點。廣泛用于水處理過濾器、過濾池、軟化水的組合式、回程式、離子交換柱設備。
產品特性:
濾帽是濾池底部配水系統反沖冼裝置，它能有效地沖洗出濾池中的污泥雜物，保證濾池水質水量正常運行；濾頭的種類有（長、短柄）磨菇型、梅花型、塔型和圓柱型，均采用ABS工程塑料制成，結構合理，連接牢固，承壓強度高，縫隙不變型，能使濾板間無死水角區，不積泥，效果好，（每小時排水量）0.25噸、0.5噸、1噸。長柄濾頭常用于濾池汽水反沖洗配水系統；短柄濾頭應用于單水反沖洗和重力式，壓力式濾罐及離子交換濾床等水處理設備的過濾裝置。
主要用途:
適用于各種過濾器、濾池。


 種類：1、φ20*13梅花型，分長、中、短、超長型； 2、塔型排水帽。
    規格：1、250kg-DN15：2、500kg-DN20：3、1000kg-DN25。
    性能：既能防止陰陽樹脂外流，又保證流量。
    用途：廣泛用于軟化水質的組合式、回程式、離子交換柱設備，以及過濾水裝置。
>適用范圍
用于污水、廢水處理工程，配套于接觸氧化塔、氧化池氧化槽等設備。是一種生物接觸氧化法和厭氧發酵法處理廢水的生物載體。
>產品特點
具有散熱性能高，阻力小，布水、布?xì)庑阅芎?，易長膜，又有切泡作用。
>產品規格
?150×60mm、?150×80mm、?150×100mm


濾頭結構及用途
    本濾頭可分為長柄濾頭（Ⅰ型）和短柄濾頭(Ⅱ型)兩種。濾頭材料采用進口ABS工程塑料制造,承壓強度高, 踩碰不碎，在濾頭結構中強化螺紋，增設橡膠墊圈，聯接牢固，脫落。濾頭帽底座設計增強底縫，使與濾板間無死水區，不積泥等優點。
濾頭拉伸強度為21－28MPa，沖擊強度為27－49kg/cm，洛氏硬度為62－86，密封墊圈為無毒橡膠。
反沖洗工作原理：
  濾頭的濾帽弧面上均勻開有精心加工的長條細縫，既能防止濾料的漏出，又能確保配氣和配水均勻。濾桿是一根塑料管開有一個小孔，靠近底部有二條進氣條縫，壓縮空氣進入濾板下面的空間后,緩慢地形成空氣層，并逐漸變厚，空氣層下面的水不斷下降，直到水面降至濾桿下部的長條進氣條縫處時，這時空氣開始由條縫孔流入濾桿。當流進的空氣流量與經濾帽縫隙流流走的流量相等時，水面便停止下降，穩定在一定位置上，進入的空氣經濾桿上升通過濾帽的縫隙噴射到濾料層中去，由于多個濾頭的交叉噴射均勻分布，達到良好的反沖洗效果。
注：（一般視反沖洗水集污槽變清，即可停止反沖洗，以控制和減少反沖水不必要的損耗）。
長柄濾頭應用于濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處，同樣可以應用于工業廢水，生活污水處理工程中。


濾帽是濾池底部配水系統汽水反沖冼裝置，它能有效地沖洗出濾池中的污泥雜物，保證濾池水質水量正常運行；濾頭的種類有（長、短柄）磨菇型、梅花型、塔型和圓柱型，均采用ABS工程塑料制成，結構合理，連接牢固，承壓強度高，縫隙不變型，能使濾板間無死水角區，不積泥，效果好，（每小時排水量）0.25噸、0.5噸、1噸。長柄濾頭常用于濾池汽水反沖洗配水系統；短柄濾頭應用于單水反沖洗和重力式，壓力式濾罐及離子交換濾床等水處理設備的過濾裝置。
 濾頭材料采用ABS工程塑料制造,承壓強度高, 踩碰不碎，在濾頭結構中強化螺紋，增設橡膠墊圈，聯接牢固，脫落。濾頭帽底座設計增強底縫，使與濾板間無死水區，不積泥等優點。 廣泛用于水處理過濾器、過濾池、軟化水的組合式、回程式、離子交換柱設備。 產品種類：　濾頭濾帽按流量分為0.25噸/小時，0.5噸/小時，10.5噸/小時三種，按接柄長分為長柄、中柄、短柄三種；按外形可分為塔形、半球面形、梅花形、片形等，按接口有外絲、內絲兩種。濾頭材料采用ABS工程塑料制造,承壓強度高, 踩碰不碎，在濾頭結構中強化螺紋，增設橡膠墊圈，聯接牢固，脫落。濾頭帽底座設計增強底縫，使與濾板間無死水區，不積泥等優點。 　　廣泛用于水處理過濾器、過濾池、軟化水的組合式、回程式、離子交換柱設備。 　　產品種類：　　濾頭濾帽按流量分為0.25噸/小時，0.5噸/小時，10.5噸/小時三種，按接柄長分為長柄、中柄、短柄三種；按外形可分為塔形、半球面形、梅花形、片形等，按接口有外絲、內絲兩種?！　‘a(chǎn)品選用： 　　長柄濾頭應用于濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游
產品選用
     長柄濾頭應用于濾池氣水反沖洗配水系統；短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處，同樣可以應用于工業廢水，生活污水處理工程中。 流速m/s 23 27 31 35 39 43 水頭損失 0.041 0.055 0.074 0.098 0.138 0.16 1 反沖洗工作沖洗參數表 反沖程序 強度（L/s.m） 時間 氣沖洗 10-20 2-4 氣水混沖 氣：10-12 3-5 水：4-8 水沖洗 6-10 3-5 單水濾池 12-15 3-6 技術指標：　1、濾頭縫隙無殘缺，氣泡、飛邊和毛刺等缺陷?！?、濾頭表面光滑、無明顯雜質、無裂紋，色澤一致?！?、單純用氣反沖洗時，濾頭的水頭損失和氣水同時反沖洗的濾頭水頭損失應符合設計要求。　4、單純用氣反沖洗時濾頭的氣壓損失不大于下表值。 技術參數： 名 稱 材質 濾縫條數（件） 規 格 濾縫面積（cm2） 濾水帽 ABS 1x40 25x0.25±0.03 2.5 濾水管 ABS 1 φ20 3.14 濾帽座 ABS 1 0.2x24 0.48 密封圈 無毒橡膠 1 φ30 / 預埋套管 ABS 1 φ30 / 濾頭拉伸強度為21－28MPa，沖擊強度為27－49kg/cm，洛氏硬度為62－86，密封墊圈為無毒橡膠。 訂貨須知： 訂貨需明確所需濾頭濾帽的型號規格、數量等。
防堵塞濾頭的設計


3．1濾縫的改進
在不影響濾頭原先各種功能的情況下，防堵塞濾頭濾縫改成夾角向外（見圖三），且加大夾角角度，這樣就可杜絕反沖洗時引起的卡砂情況。


3．2濾柄的改進
防堵塞濾頭的濾柄改進為錐形（見圖四），這樣，即使反沖洗時有砂粒和雜物進入濾帽，當反沖停止時，雜物和砂粒會自動滑落，避免了積聚和堵塞的產生。


4結論


防堵塞濾頭在不改變?yōu)V頭原功能的情況下，能杜絕堵塞情況，其性是明顯的。而且其防堵塞原理簡單明了，不存在不確定因素。因此，防堵塞濾頭的設計是成功，能為砂濾池的正常運行和在節約水資源及能耗方面產生重大的經濟效益和社會效益。
過濾系統作為污水處理廠、凈水處理廠整個工藝過程的關鍵工序，對整個系統處理效果起最終的把關作用，其運行工況直接影響水廠產品水的質量。為提高濾池濾層截污能力的恢復效果，水廠的濾池反洗近年多采用氣水聯合反沖洗的方式，分為氣沖過程、氣水同時反洗過程、水洗過程（或省略氣水同時反洗過程），同時一般伴隨著表面漂洗過程，使濾池濾層內的污物能有效的被剝離和沖洗排出濾池，從而保證后續的正常過濾周期和效果。
過濾系統作為污水處理廠、凈水處理廠整個工藝過程的關鍵工序，對整個系統處理效果起最終的把關作用，其運行工況直接影響水廠產品水的質量。為提高濾池濾層截污能力的恢復效果，水廠的濾池反洗近年多采用氣水聯合反沖洗的方式，分為氣沖過程、氣水同時反洗過程、水洗過程（或省略氣水同時反洗過程），同時一般伴隨著表面漂洗過程，使濾池濾層內的污物能有效的被剝離和沖洗排出濾池，從而保證后續的正常過濾周期和效果。由于這種的再生濾層過濾能力的作用，氣水反洗濾池被日益廣泛地應用到了水廠改造及需要深度處理的凈水和污水處理廠。由于其布水布?xì)饨Y(jié)構和控制系統復雜，依靠傳統的操作人員憑經驗手動或半自動控制其實際效果很差，很難達到設計要求。我公司自主開發的水資源遠程集中在線監控管理系統（濾池分版），能針對氣水反洗濾池的工藝特點，實現智能控制，系統簡單易用,達到無人化管理。
　　二、應用
　　廣泛應用于各行業給水、污水回用等較大水量的深度固液分離過程和市政給水廠的凈化以及舊水廠的改造。
　　三、氣水反沖洗濾池工藝簡介
　　1 過濾機理
　　氣水反沖洗濾池正常工作時，通常采用等速過濾方式，即恒定水位（水壓）過濾。濾層可采用單層均質濾料，也可采用多層濾料（常采用陶粒、石英砂、沸石等）。采用盡量均勻的布水方式將待處理水布到濾層表面，在恒定水位的作用下，過濾水通過濾層進入下部集水區。過濾作用主要基于以下幾點：
　　● 機械截留作用：將水中較大顆粒的懸浮狀顆粒截留在濾層的顆?？障吨g；
　　● 吸附架橋作用：顆粒濾料吸附有機物和微生物，起到吸附架橋作用，懸浮顆粒及膠體粒子粘結在一起，形成細小絮體，通過接觸絮凝作用而被去除。
　　2 工藝過程
　　以V型濾池為例，將氣水反洗濾池的工作過程介紹如下：
　　● 過濾過程：待過濾水由進水總渠經進水閥和兩個過水窗（主要用于表面漂洗）后，溢過堰口再經側孔進入V型槽，分別經槽底均布配水孔和V型槽堰頂進入濾池。被濾層過濾后的潔凈水經濾頭流入濾池底部，由配水窗匯入氣水分配管渠，再經管廊中的水封井、出水堰、清水渠流入清水池。濾速可達7-20m/h，一般為12.5-15m/h。
　　● 反沖洗過程：關閉進水閥，進水閥兩側的兩個過水窗依然處于常開狀態，通過V型槽底部的配水孔，形成表面漂洗。然后開啟排水閥將池面水從排水槽中排出直至濾池水面與V型槽頂相平。開始進行反洗操作：
　　　　●● 氣沖：打開進氣閥，開啟供氣設備，空氣經氣水分配總渠的上部小孔均勻進入濾池濾板底部，由長柄濾頭噴入濾層，將濾料表面雜質擦洗下來并懸浮于水中，再由表面漂洗水沖入排水槽。
　　　　●● 氣水同時反沖洗：在氣沖的同時啟動沖洗水泵，打開沖洗水閥門，反沖洗水也進入氣水主分配渠，經下部配水窗流入濾池底部配水區，同反洗空氣同時經長柄濾頭均勻進入濾池，濾料得到進一步?jīng)_洗，表面漂洗依然繼續進行。
　　　　●● 水沖：停止氣沖，單獨水沖，表面漂洗依然進行，最后水中、濾層中的雜質被沖入排水槽，待濾料下沉后打開排水閥將上部反洗水排走。
　　四、控制系統
　　1 氣水反沖洗濾池的控制原理
　　　多格濾池同時控制其各自的正常過濾、氣洗、氣水同時反洗、水洗各工況。而反洗只能對單格濾池進行，依靠傳統的控制方式很難達到控制要求。恒水位控制任務、反洗工況具備條件判斷、反洗依次操作進行，整個過程中的進水閥、排水閥、進氣閥、反洗進水閥、排氣放空閥及反洗泵和供氣設備必須進行整體自動協調控制。
　　2 濾池控制系統結構：
　　　● "分散控制、集中管理"的方式，即每格濾池設就地控制系統一套，自動監控所在濾池的操作狀態和上傳反洗工況信號，系統設有集中管理控制系統，對就地單個濾池控制系統的反洗工況進行排序協調；一般組成為：就地分控柜、總控柜、上位監控顯示系統（也可取消總控柜由上位監控系統兼顧）；
　　　● "集中控制管理"的方式，采用一套智能化管理系統對所有濾池的工況統一監控并同時進行排序協調。
　　3 控制系統功能
　　　● 對單格濾池進行恒水位控制，采用超聲波液位傳感器作為監測參數，誤差1.5%；
　　　● 對單格濾池進水反沖洗過程控制，采用超聲波液位傳感器、濁度在線監測儀、水頭損失儀、時間控制器進行聯合判斷濾池的反洗工況條件，并通過程序智能判斷反洗工況的進行，從而既保證反洗工況的進行和效率、節約產品水、保證出水水質，同時又盡量避開用水高峰期保證產品水量。
　　　● 協調各濾池進行反洗操作的順序和內部外部網絡的通訊；
　　　● 動態顯示水位、水頭損失、出水濁度、調節閥門的開啟度及相關設備的工作狀態；
　　　● 對每臺閥門、電動氣動執行器和機電設備進行在線監測，故障報警。
　　　● 對控制程序的基礎參數進行設置和調整，并具有多重保護措施防止誤操作；
