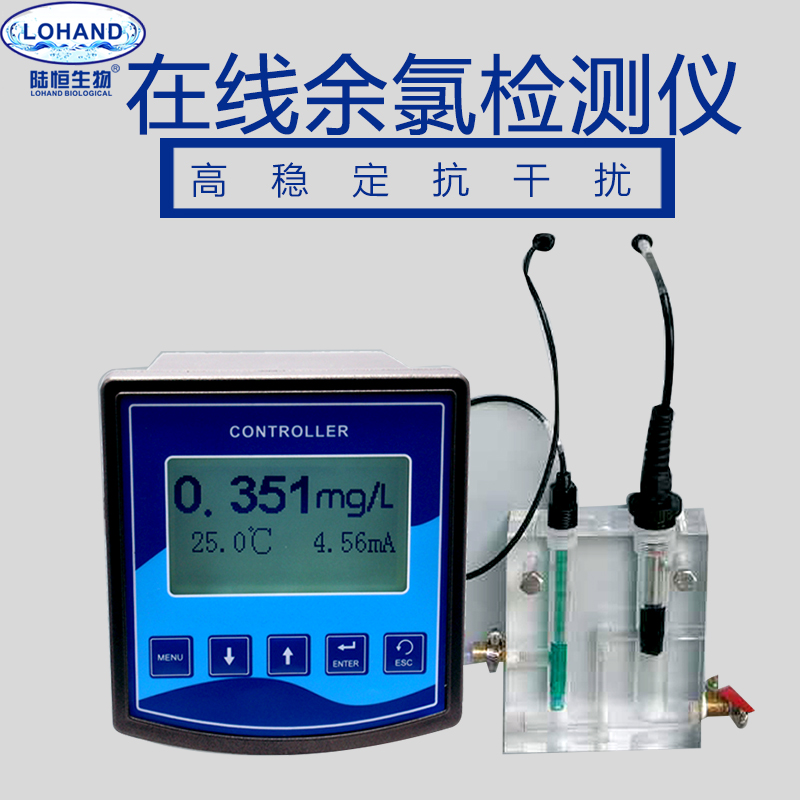

陸恒在線余氯檢測儀CL650

中文在線余氯儀

注意事項

l 使用時請遵守本說明書之操作規程及注意事項。

l 在使用過程中若發現儀器工作異?；驌p壞請聯系經銷商,切勿自行修理。

l 為使測量，儀器須經常配合電極進行標定；若您的電極購買時間已近一年或電極存在質量問題，請注意更換。

l 執行標定工作之前請將儀器通電預熱三十分鐘。

l 因產品更新?lián)Q代，本說明書如有變動恕不另行通知。

1.產品配置

請確認您所購買的在線余氯檢測儀，包裝盒是否完整，如出現包裝損壞或是有任何配件短缺的情況，請您盡快與經銷商聯系，配置如下：

標準配置

◇   在線余氯儀表一臺

◇   余氯電極一根（5米線）,備用膜頭一個，備用電解液一瓶

◇   流通槽一個

◇   PH電極一根（含緩沖溶液4.00和6.86PH各一袋）

◇   緊固鎖緊條兩根

◇   用戶使用說明書一本

選配

◇   安裝支架（1米長）

◇   485通訊接口及485轉232或485轉USB連接器

 2.產品簡介

在線余氯檢測儀是我公司引進國外技術生產的一款在線智能余氯檢測儀，采用進口元器件和滲透膜頭，基于的極譜分析技術及的生產工藝和表貼技術。運用這一系列的分析技術，確保儀器長期工作的穩定可靠性和準確性。具有中文菜單式操作、485通訊等功能。用于飲用水處理廠、飲用水分布網、游泳池、冷卻循環水、水質處理工程等對水溶液中的余氯含量進行連續監測和控制。

主要特點：

◇大屏幕點陣液晶顯示、中文菜單操作。

◇多參數同時顯示：余氯值、次氯酸值、PH值、溫度、輸出電流等同時顯示，直觀易讀，并有量程超限提示。

◇有恢復出廠設置功能，斜率修正功能。

◇手動/自動PH補償功能和溫度補償功能。

◇通訊功能（選配）：具有RS-485通訊接口（MODBUS協議部分兼容），4～20 mA電流輸出對應的余氯值可以任意設定。

◇光電隔離4-20mA電流輸出。

◇遲滯量任意設定功能，避免開關繼電器頻繁動作，有設置開關量關和閉功能。

◇看門狗功能：確保儀表不會死機。

◇核心器件均來自國外品牌。

◇掉電保護＞10年。

3.技術指標

1． 測量范圍：次氯酸（HOCL）：0-10.00 mg/L，余氯：0-20.00 mg/L，PH值：0-14pH,溫度：0~60℃

2． 分 辨 率：0.001mg/L,0.01mg/L,0.01pH,0.1℃

3． 精    度：優于±1%或±0.01 mg/L，±1%或±0.01 mg/L，±0.02pH, ±0.5℃

4． 手動/自動PH補償功能（0-14）和溫度補償功能（0~60℃）。

5． 控制接口：兩組ON/OFF繼電器接點，分為高點、低點報警信號光電隔離輸出。

6． 信號隔離輸出：光電耦合器隔離保護4～20mA信號輸出

7． 繼 電 器：繼電器滯后量任意設定，繼電器負載  10A  220VAC

8． 工作條件：環境溫度為0~60℃,相對濕度≤90%

9． 輸出負載： 負載＜500Ω（0-10mA），負載＜750Ω（4-20mA）

10. 輸入阻抗：≥1×10¹²Ω

11. 工作電壓：220VAC±10%、50/60Hz

12.  尺    寸：96×96×115 mm

13.  開孔尺寸：91×91mm

14.  重    量：0.9Kg

4.儀表安裝

4.1.主機安裝

儀表應安裝在清潔、干燥、通風好、無震動的位置，周圍應無腐蝕性氣體。

1.在儀表柜或安裝面板上開出一個矩形切口。

2.將儀表插入儀表柜，并緊固鎖緊條。

4.2.電極安裝

余氯電極、PH電極裝入流通池的方法如圖。如采用沉入（插入）式安裝方式，電極不帶流通測量槽，直接分別將余氯電極和PH電極用連接桿連接（防止電極電纜線進水）插入水中后，用固定支架固定即可。安裝前請務必使用生料帶（螺紋處）做好防水封閉工作。在線監測被測介質應保持一定的流速且恒定，流量15cm³/S。

5.儀表面板及接線說明

前面板按鍵

1．MENU菜單鍵或選擇鍵

2．DOWN菜單下移或數值減少鍵（下鍵）

3．UP菜單上移或數值增加鍵 （上鍵）

4．ENTER確認鍵

5．ESC返回或退出鍵（返回上一級菜單）

后面板接線說明

注：如需要RS-232通訊，請選擇合適的RS-485轉RS-232配備器。本儀表RS-485接口部分兼容MODBUS協議，詳情請咨詢廠家或經銷商。

6.儀表功能設置

6.1.菜單結構

6.2.主界面及主菜單

主界面中余氯值為主顯示，溫度值、電流值、次氯酸值、PH為副顯示。正上方為當前余氯測量值，25.0℃為當前溫度值，4.12mA為電流輸出值，0.132mg/L為次氯酸值，7.20PH為PH值。

6.3.PH標定

標定時先標定pH電極后標定余氯電極。PH電極采用兩點標定：PH電極（在PH補償使用自動方式）和NTC熱敏電阻都已和儀表連接?？蛇x用緩沖液4.00、6.86或9.18PH(自動識別)。按MENU鍵進入主菜單，按上下鍵選擇PH標定，按ENTER鍵進入PH標定界面

PH零點標定

將清洗干凈的PH電極放入PH6.86標準液中，輕輕攪拌幾下，等儀表顯示穩定。在PH標定界面，選擇PH零點標定之后，按ENTER鍵進入該菜單

PH后面的數值為當前測量數據，標液后面的數值為標準液的PH值。等數值穩定后，按ENTER鍵，返回一個“保存成功”對話框，表明存儲到內存了，以后出現此對話框就類同，之后測量數據會穩定顯示6.86（誤差±0.01）。按ESC鍵返回上一級菜單。

PH斜率標定

在PH標定界面，按上下鍵選擇PH斜率標定，按ENTER鍵進入該菜單，

將PH電極從標準液PH6.86中取出，清洗干凈并用濾紙吸干，然后將電極放入標準液PH4.00（儀表自動識別標準液，若標準液是堿性則顯示9.18）中，輕輕攪拌幾下，等儀器顯示數值穩定。按ENTER鍵，保存數值之后，測量數據會穩定顯示4.00（或9.18）表明儀表斜率標定完成。按ESC鍵返回上一級菜單。

6.4.余氯標定

由于每支余氯電極的零電流及電極斜率不盡相同，隨著填充液（電解液）的消耗，零電流和斜率在使用過程中會逐漸變化，產生老化現象，而且每次添加電解液或更換滲透膜也會引起零電流和斜率的變化，這就需要定期進行“標定”，以保證測量精度。菜單如下：

在主菜單按上下鍵選擇余氯標定，按ENTER鍵進入余氯標定界面。

余氯零點標定

標定余氯電極的零點，保持滲透膜頭干凈，標定前用干凈濾紙將電極底部的水滴輕輕地吸干(不要用濾紙去擦電極，以免擦破電極膜)，把余氯電極置于無氯水中（如蒸餾水、純凈水等），操作儀表按ENTER鍵進入，然后按MENU菜單選

擇鍵彈出光標，按上下鍵修改，定值默認是0，通常不需要改動，等電流穩定后按ENTER鍵，保存數據。標定之后電流值在±1nA左右波動，表明零位已標好。按ESC鍵返回上一級菜單。

余氯斜率標定

標定余氯電極的斜率。進入余氯斜率標定菜單。標定前，把余氯電極置于已知濃度的余氯標準液中，PH電極也可放入（若無PH電極，PH要選擇手動補償），操作儀表按ENTER鍵進入，然后按MENU菜單選擇鍵彈出光標，定值默認是0.20mg/L，按上下鍵改成已經濃度值，比如0.30mg/L，等電流或余氯值穩定后按ENTER鍵，保存數據。余氯值穩定后（±0.01mg/L），表明已標好。按ESC鍵返回上一級菜單。

6.5.補償設置

在主菜單中按上下鍵選擇參數設置，按ENTER鍵進入?yún)?shù)設置菜單，如下所示，左圖為頁，右圖為第二頁。按上下鍵可選擇各項設置，本節選擇項。

按ENTER鍵進入補償設置菜單。按MENU菜單選擇鍵彈出光標、移動光標，可按上下鍵進行修改，PH和溫度分為手動或自動方式，選擇了自動，手動值無效，反之一樣。當配有PH電極和NTC熱敏電阻，自動方式測量的是真實值。若無PH電極或NTC熱敏電阻，可選擇手動輸入（針對PH值和溫度值變化不大的場合）。

按ENTER鍵保存數據，按ESC鍵返回上一級菜單。

6.6.報警設置

在參數設置菜單選擇報警設置，按ENTER鍵進入報警設置菜單。按MENU菜單選擇鍵彈出光標、移動光標，可以按上下鍵進行修改。

高點H：高報警設置，滯后H：高點的滯后量。低點L：低報警設置。滯后L：低點的滯后量。注： 滯后量在0～（高點H值-低點L值）范圍內設置。

為避免繼電器不停跳動或控制溶液余氯值幅寬，本儀器設此功能，具體操作如下：按上下調節滯后量。即調節繼電器遲滯量（客戶可根據需要在此范圍調節，儀器出廠時初始值為0.5）調節好之后按ENTER鍵存儲，按ESC鍵返回上一級菜單。

高點繼電器：將在實際測量值高于高報警設置值HIGH 值

時動作，實際測量值再下降到低于（高點H值-滯后H值）時釋放。

    低點繼電器： 將在實際測量值低于低報警設置值LOW值時動作，實際測量值再上升到高于（低點L值+滯后L值）時釋放。有益于延長繼電器或交流接觸器的使用壽命。所以用戶必須根據實際情況設置高、低點和遲滯量。

6.7.485通訊

在參數設置菜單選擇485通訊，按ENTER鍵進入485通訊菜單。按MENU菜單選擇鍵彈出光標、移動光標，可以按上下鍵進行修改。通訊地址（16進制），按ENTER鍵存儲數據，按ESC鍵返回上一級菜單。（注：具體協議規范請咨詢廠家或經銷商）

6.8.斜率修正

在參數設置菜單選擇斜率修正，按ENTER鍵進入斜率修正菜單。按MENU菜單選擇鍵彈出光標，可以按上下鍵進行修改。斜率為負數，越小余氯值越小，越大余氯就越大，可以調節增量來微調余氯值（根據實際需要）。按ENTER鍵存儲數據，按ESC鍵返回上一級菜單。

6.9.電流輸出設置

4-20mA 輸出出廠時對應的余氯值分別為0-20 mg/L，但用戶可根據自己的要求，任意設定對應的值以滿足工控需要。按MENU菜單選擇鍵彈出光標，移動光標，可按上下鍵進行修改，按ENTER鍵存儲數據，按ESC鍵返回上一級菜單。輸出電流(mA)：  I=16×(C-A)/(B-A)+4

注： I為輸出電流值，4mA≤I≤20mA

C為儀表當前測量余氯值，0.00≤C≤20mg/L

A為設置中4mA對應的數

B為設置中20mA對應的數值

6.10.背光時間

在參數設置菜單選擇背光時間，按ENTER鍵進入背光設置菜單。按MENU菜單選擇鍵彈出光標，移動光標，可以按上下鍵進行修改。按ENTER鍵存儲數據，按ESC鍵返回上一級菜單。背光控制，可以讓儀表更加省電，保護顯示屏，延長壽命。

6.11.恢復出廠值

在參數設置菜單選擇恢復出廠值，按ENTER鍵進入恢復出廠值菜單。按MENU菜單選擇鍵彈出光標，可以按上下鍵進行修改。按ENTER鍵存儲數據，按ESC鍵返回上一級菜單。

6.12.維護

在主菜單選擇維護，按ENTER鍵進入開關量設置菜單。按MENU菜單選擇鍵彈出光標，移動光標，可以按上下鍵進行修改。按ENTER鍵存儲數據，按ESC鍵返回上一級菜單。此功能可以關閉打開開關量，優先級高于報警設置。為了防止不需要輸出開關量的時候，繼電器產生動作。

7.日常維護要點：

儀表出廠般已作標定，用戶可直接投入使用。

在線監測被測介質應保持一定的流速且恒定，流量15cm³/S。

如實際使用中出現問題，一般儀表的故障率較低。主要是余氯電極的狀態發生了變化，因此需檢查余氯電極是否在良好狀態。而余氯電極也不易損壞，主要是膜頭（膜片）是否良好及膜頭內填充液是否損耗。

標定：先標PH電極，后標余氯電極。

1.手動PH值要點：

用于自來水、飲用水一般PH值在7-7.5PH且較穩定，因此使用時也可用“手動PH值”，即將儀表內的PH設置在“手動PH值”，手動輸入7-7.5PH。（可不使用PH電極）

2.余氯電極的標定要點

標定前保證余氯電極膜頭安裝完好并放入水中，電纜線接于儀表通電2

個小時以上對電極進行極化（活化）后再進行標定更為準確。

標定(如不使用實測PH，PH電極可不放入但要設定手動已知PH值)：要把余氯電極和PH電極同時放置于溶液中。

8.電極使用保養

本公司研發的余氯電極應用極譜式原理,采用高性能透氧膜, 響應時間短，測量準確，性能穩定，維護方便。

余氯電極電維護請注意以下幾點：

(1) 電極應定期清洗，拆裝及清洗電極時不能弄破透氧膜，不能用濾紙擦電極上的透氧膜，以免損壞透氧膜。

(2) 必須保持電纜連接頭清潔，不能受潮或進水。

(3) 儀器顯示值與實際值相差很大時，可能電極內的電解液干涸，需重新灌注入電解液，一般情況下更換或添加電解液的維護工作每6個月進行一次；滲透膜破裂時需要更換備用一體膜頭。每次更換或添加電解液或更換備用一體膜頭后，電極需重新極化和標定。具體步驟如下：

擰開電極下部的黑色部分電極護罩，取下備用的一體化膜頭，將圓柱體倒過來(不要讓透氣膜碰到其他東西)，灌入原配的電解液，在一體化膜頭內裝入半滿電解液再裝入氧電極內芯，讓多余的電解液排掉，旋緊并保證膜能貼緊電極芯的頭部即可。更換好電解液后，應重新進行極化和標定。標定時必須用已知濃度的溶液作為參照標準進行標定。

(4)電極極化：電極連接到儀器上后，連續通電2小時以上，即為極化，電極極化后才能進行標定。

(5)當現場較長時間斷水或儀表較長時間不使用時，應及時取出電極，并清洗干凈套上保護帽。

(6)如果電極失效需更換電極。

本公司提供自銷售日起一年內的本機售后保證，但不包括不正當使用造成之損壞，若需要維修或調整，請寄回，運費需自付，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。（注：電極、標準液屬于易耗品，不在保證范圍內，本公司將保證電極交付使用時的品質）
