方形補償器與其它類型的波紋補償器相比有什么特色

方形部位補償器形狀上近似“凸或凹”字的頂部，它與其它類型的波紋補償器基本原理是一樣，只是方形波紋補償器的補償范圍沒有其它類型的波紋補償器大，而且設置的位置有一定限制。

優點

1.制造安裝方便，與其它類型的波紋補償器相比，作用在固定支架上的軸向推力較小，熱補償量較大，適用于各種壓力和溫度條件

2.安全性較高，正常運行中無需維護，不需要設置檢查井

熱力管線在施工中因?yàn)椴豢杀苊獾貢?huì)產生不同程度的同心度偏差或敷設應力，從而使運行中的熱力管線嚴重偏離設計位置，因此導致波紋補償器在運行中受到不同程度的彎曲應力，影響波紋補償器的正常工作，甚至縮短波紋補償器的使用壽命，給熱力管線的安全運行留下了隱患。避免波紋補償器受到彎曲應力的破壞，安裝方形波紋補償器是熱力管線施工中不可忽視的關鍵環節。

工作原理

1.當方形波紋補償器安裝在管段的兩個固定中間位置，因熱媒通過使管道因溫度變化而伸長。熱伸長會產生對兩側固定支架水平推力。為了保持力的平衡，反作用力使方形補償器產生壓縮變形。

2.為了減少方形波紋補償器在運行中的變形和承受的應力，應將補償器預先拉伸其熱伸長量的1/2。

方形波紋補償器的性能特點： 材質通常選用不銹鋼，特點是截面大、壓力低、溫度高、波形優化，主要用于輸送七體或者含塵七體管道及風機出口，用來吸收位移或減震。

安裝方式

方形波紋補償器均布置在緊靠固定支架旁，然后緊接兩個導向支架，距離分別4Dg、14Dg，主要目的以防止其軸向失穩，蒸汽直埋管道靠保溫材料及外套鋼管進行支撐或?qū)?、熱水直埋管主要靠與保溫材料形成整體由土壤、沙層控制。這種安裝方式出發點是好的，但在實際運用中受地形限制，架空管系支架過多，則布置困難。

安裝說明

1.方形波紋補償器的預拉伸。方形波紋補償器安裝前應進行預拉伸。拉伸的方法，一種是用千斤頂將方形波紋補償器頂開，另一種是常用的拉管器法。

2.彎制方形波紋補償器，應用整根管彎制而成，如需設接口，其接口應設在直臂中間。

3.垂直安裝時，如輸送介質為液體，應在補償器的低點裝疏水裝置。補償器兩側的一支架宜設在距伸縮器彎頭的彎曲起點0.5～1m處，支架的活動支架，不得設導向支架。

4.安裝方形波紋補償器為了減少熱應力和提高熱補償能力，必須對補償器進行預拉伸，輸送熱介質的管道需冷拉，輸送冷介質需冷壓。

5.方形波紋補償器在組對時，應在平臺上或平地上組對。

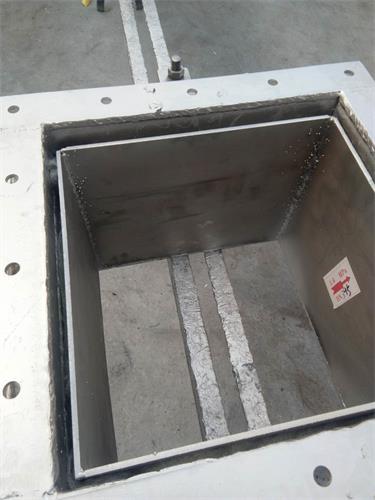

方形波紋補償器也稱矩形波紋補償器、矩形波紋膨脹節等，它主要就是對管道進行補償，適應工作管道中的熱脹冷縮，它的邊角可以做成90°直角，也可以做成圓角的，相比其它類型的波紋補償器是各有各的特色，各有春秋。
