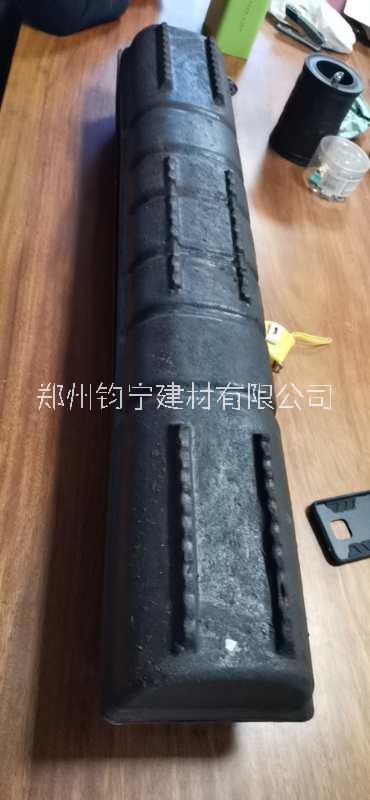

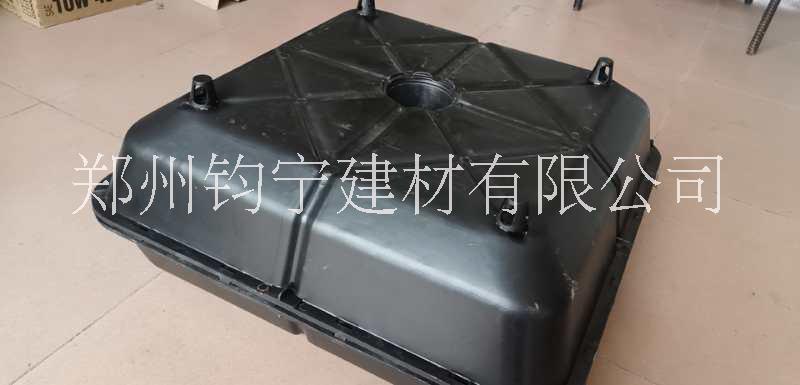

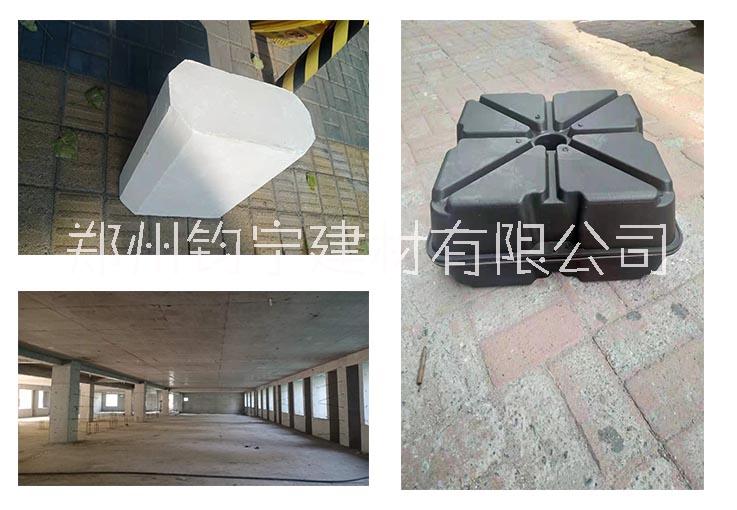

吉林現澆空心樓蓋芯模 ZXH箱體芯模

現澆空心樓蓋芯模 ZXH箱體芯模的優點

一、ZXH箱體芯模適用范圍廣

現澆空心樓蓋芯模體系適用于各種跨度和各種荷載的建筑，特別適用于大跨度和大荷載、大空間的多層的和高層建筑，如商業樓、辦公樓、圖書館、教學樓、車站、多層停車場等大中型公共建筑，也適用于賓館。娛樂設施、大開間住宅等民用建筑，更適合用于多層或單層工業廠房、倉庫、車庫等。

二、使用空心樓蓋箱體芯模能節省材料

空心樓蓋與一般樓體比較，鋼筋砼造價降低5%，模板損耗減低5%，節省豎向水、電、電梯、空調、內墻外裝飾費用10%－15%。

三、空間靈活間隔

樣面平板有利于房間靈活隔斷，適用于大開布置，如使用大開間住宅時，只用固定衛生間和廚房，分戶墻、其他房間由住戶自行設計布

四、節省裝修費用

由于樓板下無梁、無柱帽、房間無需吊頂，節省吊頂裝飾和吊頂更新費用。

五、使用功能優良
與一般的平板、無梁相比，無柱帽，定現真正的平板，無凸出部?？招臉前宓膭偠却螅冃涡?，抗震性能。

六、綜合造價低

本項技術的土建工程費用與一般的鋼筋砼結構基本持平。

與一般的平板結構體系、實心無梁板相比，降低的費用有

A、無梁板的鋼筋砼定額單價為有梁板的60%，降低鋼筋砼的單價；

B、 降低了樓板鋼筋砼的總用量。

C、 由于自重的降低，支承樓板的柱，墻和基礎的荷載也相應減少，這樣又可以減少構件截面，減少配筋，切約堅向構件的費用；

D、降低了層高，提高了凈高度，減少了豎向水、電、風、電梯、內外墻裝修等費用；

E、 省略吊頂，減少了吊頂裝修和吊頂更新的費用。

F、 施工單位減少模板損耗，減少了支，拆模人工費用。與一般的梁板結構體系比較，增加的費用有芯模和生產和安裝費用?，F(xiàn)澆空心砼結構體系，增減費用相低，依跨和荷載不同，可降低建筑總造價的5%－20%.

七、提高凈空高度

每層減少梁高0.5米左右，提高了凈空高度，有利于不平管線，空調的安裝。

八、降低樓板和建筑自重

超高標號的芯模和混凝土協同受力有利于改善砼的受力性能。

九、施工經濟方便

與普通梁板結構相比，減少了模板的損耗，減少了支，拆模板的人工費，施工簡便，可甘肅省工期1/3，降低施工成本。與無粘結預應力梁樓蓋相比，不需張拉，一次成形，施工快捷方便。

十、隔熱保溫性好

封閉空腔結構大大減少了噪音傳遞，克服了上下樓層的撞擊噪音干擾，解決了住宅，圖書館、教室等噪音問題。

十一、空心樓蓋在地下工程中應用的經濟優勢

1、  鋼筋和砼用量；在為減少

采用空心樓蓋后，與梁板結構比較鋼筋用量和砼用量大縮減，以長寬8.4米－8.4米柱跨，1.5米浮土，消防車20KN花卉的地下車庫為例，鋼筋縮減量為40MM厚?？缍仍酱?，荷載越大，越經濟。但是采用空心樓蓋要增加梁板不需要的一項支出：空心樓蓋構件的費用，梁板樓蓋無此項支出。節省情況要參照當時物價行情。

2、  基坑開挖土石方挖運工程量：大幅減少

根據經驗，在地下建筑中采用空心暗梁樓蓋，非人防部分一般可節省300-500mm層高，在人防建筑中一般可節省400-600mm層高，這樣常見的兩層地下建筑通?？梢越档?span>800-1200mm層高。

   采用空心暗梁樓蓋后按降低層高1米計算，每平方米至少減少1立方的土石方工程量，城區每立方35元的挖運費用就可以節省1.00乘35=35.00元/平米

3、  基坑護壁樁工程量：顯著降低

深基坑支護方法眾多，通常采用的有懸臂樁，錨桿，內支撐等。采用空心無梁樓蓋后基坑挖深降低，土壓力減少，樁身長度、埋置深度縮減13%，樁身直徑縮小，樁配盤降低，錨桿數量及長度，內支撐構件的數量截面大小也有節省。

4、  基礎底板；

基坑挖深減少一米地下水位也隨之降低一米，水壓力減少P＝1乘10＝10KN.M2；基礎底板和地基梁荷載減少10KN.M2，配筋和截面以及防水等級也有降低。在地下水位較高需設抗拔樁的情況下其數量和樁長也有所節省。

5、  地下室外墻：

外墻的高度；采用空心樓蓋可以降低層高，外墻的同度也相應降低。

外墻的土壓力：地下室層高降低，外墻承受的土壓力也相應減少。

外墻的水壓力；地下室層高降低，外墻承受的水壓力也相應減少。

外墻的配筋：由于外墻的土壓力和水壓力都減少，外墻的配筋也相應減少。
外墻的防水：地下室層高降低，外墻的高度也相應減少，從而防水材料的用量也大大減少。
外墻的抗?jié)B等級：地下室層高降低，外墻的高度也相應減少，在保持外墻厚度不變的情況，外墻的抗?jié)B等級也相應降低。

ZXH箱體芯模空心樓蓋結構設計與構造

一、設計規定

1、  對于采用現澆混凝土空心樓蓋的房屋結構，結構造型時樓板可按等厚度的實心樓板考慮。

2、  分析采用的結構計算程序應經考核驗證，技術條件應符合現《澆混凝土空心樓蓋結構技術規程》CECS175:2004及現行有關標準的規定。對電算結果應經判斷和校核，在確認其合理有效后，方可用于工程設計。

二、構造要求

1、  現澆混凝土空心板的體積空心率不宜小于25%，也不宜大于50%。

2、  現澆空心板的厚度與跨度比，應根據板的不同支承情況、荷載大小確定。一般情況下其最小比值可按下表設計：

3、  鋼筋砼預制薄壁箱體空心樓板跨度、不宜大于15m預應力砼空心樓板的跨度不宜大24m。

4、  現澆鋼筋砼空心樓板截面尺寸應根據計算確定，并應符合下列規定；

A、樓板的厚板不宜小180mm.

B、 空心樓板的砼肋寬與芯模高度的比值不宜小于0.18，且不宜小于70mm（對于預應力空心樓板不應小于120mm）。

C、 板頂厚度和板底厚度，不應小于50mm。

D、空心樓板上開洞時，應在洞口周邊設置實心加強帶并配置附加鋼筋。

三、計算

1、  類似于現澆板的計算方法。

2、  密布梁法。

3、  等代框架法。

施工工藝

1、  模板支設完成后，鋼筋班綁扎完底層及小密肋梁鋼筋后，開始抗浮點設置。

2、  具體做法是用手電鉆鉆透模板，用12#鐵絲拴住任一底部受力鋼筋穿過電鉆鉆孔的模板處緊緊的鎖在模的支撐鋼管上，間距1.0-1.5m為宜。

3、  各種管線的預埋及管線預留，管線宜在密肋梁中通過。

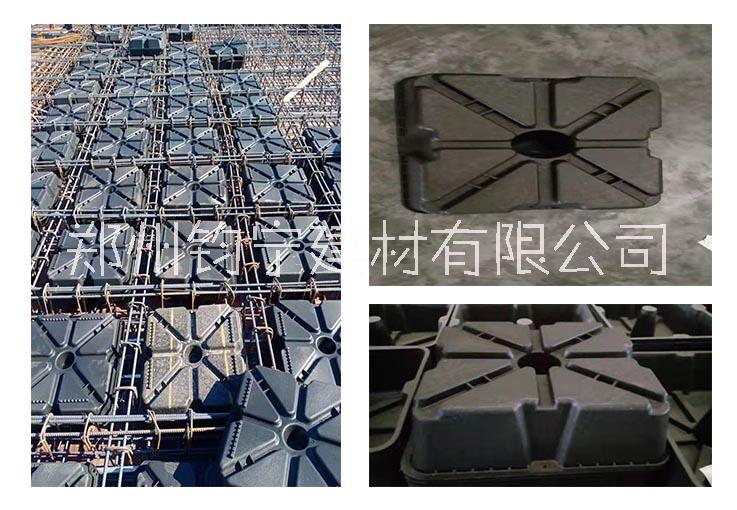

4、  箱體安裝與固定：將箱體安放在帶底板筋網格中，在箱體四周與小密肋梁鋼筋應保持鋼筋保護層距離；或在箱體四個側面各放置兩個10-15mm厚的小墊塊，以保證箱體與小密肋梁之間的保護層厚度。

5、  箱體安裝完成后開始頂層鋼筋綁扎，綁扎時應盡量避免施工人唄直接踩踏箱體或閨怨施工機械、機具、材料碼放在箱體上，以免箱體破損。頂層鋼筋綁扎必須與小密肋梁綁扎牢固，不得有漏綁現象。

6、  頂層鋼筋綁扎完成后，砼澆筑前對箱體進行最后一次檢查，對有松動或位置偏移的箱體進行調整處理，如有因施工人員不慎損壞的箱體應采用現場修復，滿足施工要求，保證工程質量。

7、  隱蔽工程質量驗收通過后即可進行砼的澆筑。澆筑前對有吸水性的箱體進行澆水濕潤，在澆筑砼時，指派專人看護，盡量避免振搗，報上箱體破壞。如在震搗中不慎損壞，馬上用輕質填充料填充震裂處，防止混凝土灌入箱體。

8、  為保證現澆空心樓蓋的工程質量，砼宜先后注入交替澆筑完成，首先將少量砼灌入密肋梁中，反復振搗肋梁并增加振搗時間震動量，當砼經振搗流入箱體芯模底后確保箱底密實，再澆注所需的全部混凝土，要求砼的流動性要好，并再次振搗。

9、  對澆筑完全的砼時行及時的養護，砼強度達到設計強度后，方可拆模。
