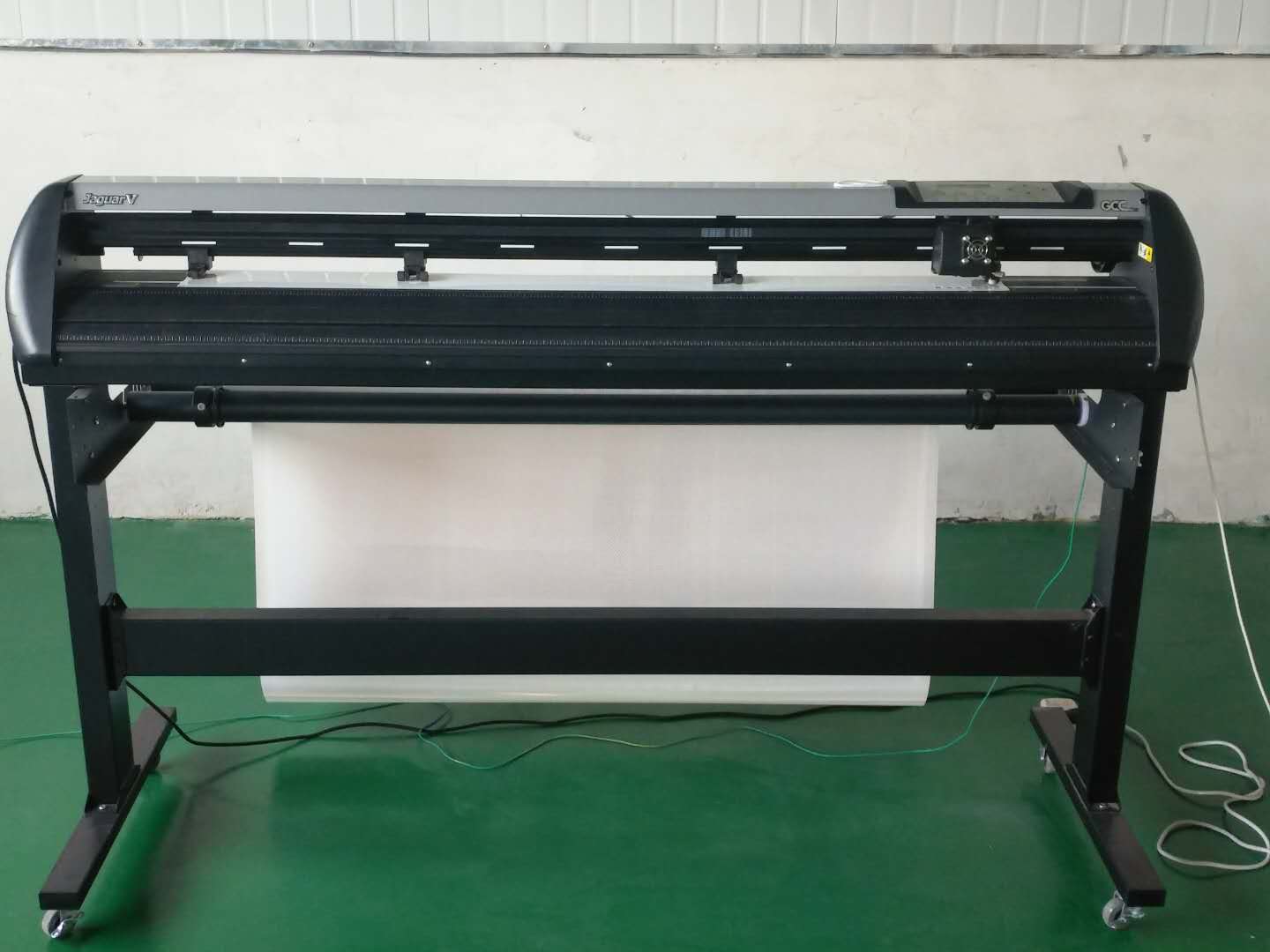

捷豹刻字機

Jaguar V 系列

J5-61

J5-101

J5-132C

作業方式

滾筒式

切割寬度

610 mm (24”)

1016mm (40”)

1320mm (52”)

1830 mm (72”)

進紙寬度

770mm (30.3")

1270mm (50")

1594mm (62.75")

1990mm (78.3")

最小進紙寬度

50 mm (1.97”)

300mm (11.8")

壓紙輪數量

3

4

6

材料厚度

0.8 mm (0.03”)

驅動馬達

DC伺服馬達

切割刀壓

5 ~ 600g

切割速度

1530 mm/sec (60 ips)(在45°方向)

加速度

4.2 G (重力)

切割補正值

0~1.0 mm( 間距增量0.025mm)

內存大小

32 MB /16 MB (當使用AAS時)

傳輸接口

USB 2.0 (全速) 、串行埠 (RS-232)和以太網

控制指令

HP-GL, HP-GL/2

機械分辨率

0.006 mm

軟件分辨率

0.025 mm

距離精度

0.254 mm或移動距離的0.1%，取較大值

重復精度

±0.1 mm

循邊切割精準定位系統
(AAS II)

Jaguar V LX機型標配，包含輔助定位和自動旋轉等功能

分段切割

有

自動旋轉

有

曲線和弧線平滑切割

有

原點設置

有

切割測試

有

線性模式

有

過切功能

有

重復切割功能

有

復制功能

有

打孔功能

選配

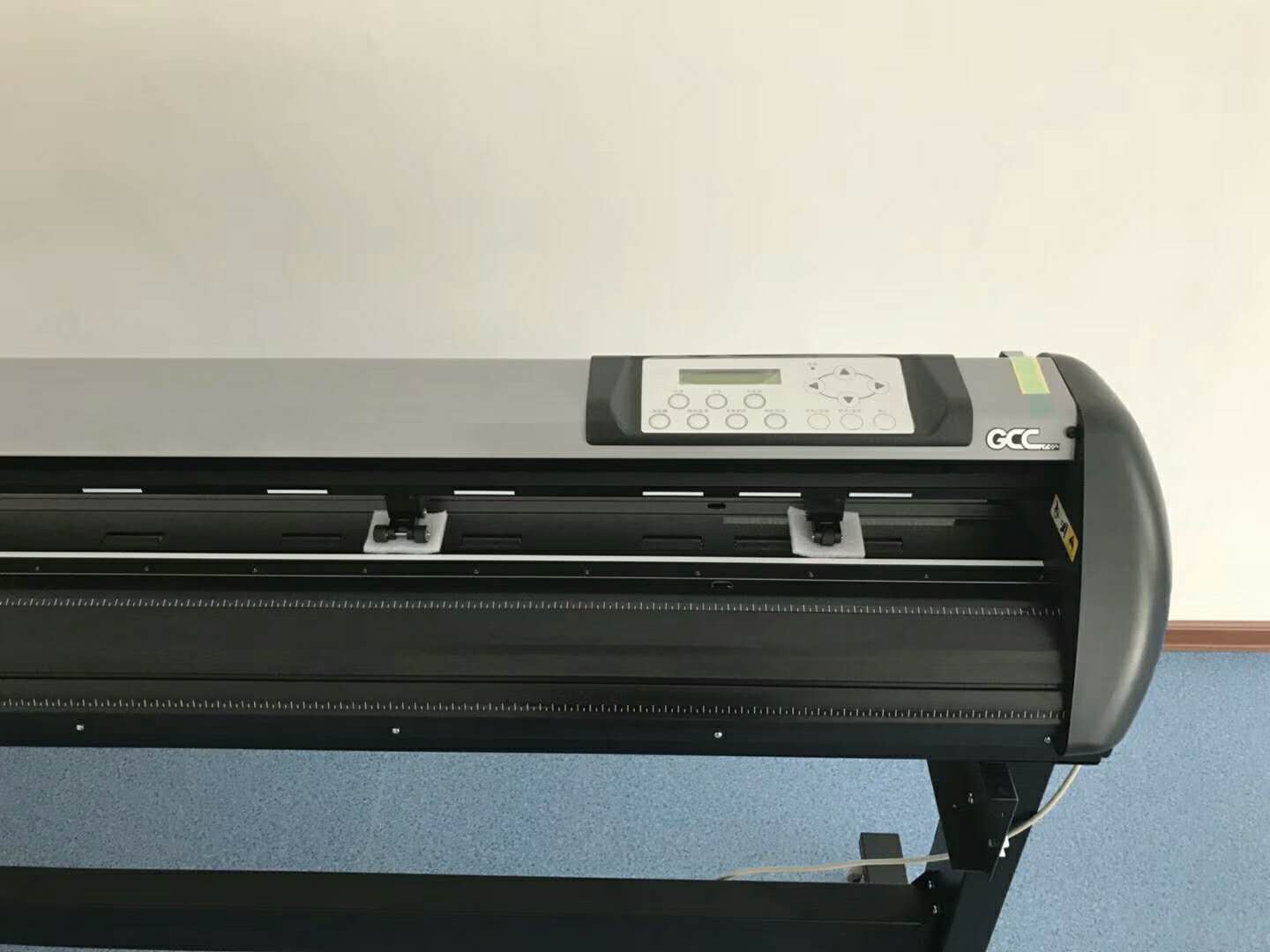

控制面板

一個液晶顯示屏(兩排 20 個字符)、14個按鍵和一個電源燈

直徑

2.5 mm

腳架

選配

標配

承紙籃

選配

電源要求

100~240 VAC 50 / 60 Hz (自動切換)

電源功率

最多110瓦

外觀尺寸

(H x W x D) mm

412 * 950 * 486

1096 * 1450 * 651

1111 * 1774 * 651

1127 * 2170 * 756　

(H x W x D) in.

16.2 * 37.4 * 19.1

43.1 * 57 * 25.6

43.7 * 69.8 * 25.6

44.4 * 85.4 * 29.8　

淨重

18 kg/ 39.6 lb

41.5 kg/ 91.4 lb

50 kg/ 110.2 lb

63 kg/ 138.6 lb

工作環境

溫度

15° C~30° C / 60°F~86° F

濕度

25% ~ 75%
