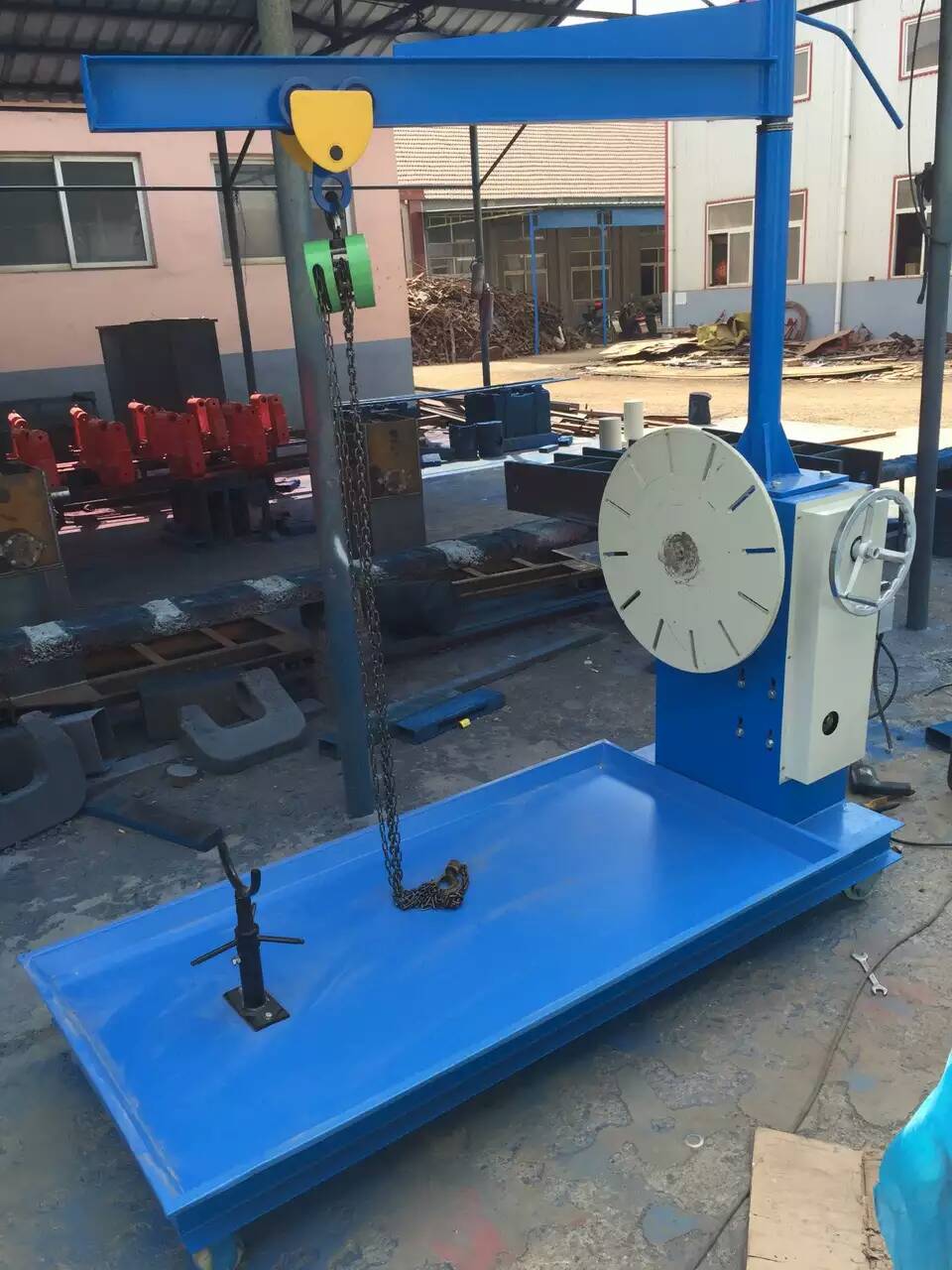

大車重中型車發動機翻轉架

型號：DC- FZJ型

產品介紹:

此翻轉架適用于濰柴發動機翻轉，康明斯ISM系列、康明斯B系列、康明斯C系列、上柴6114的翻轉頭需用戶自行制作。該翻轉架適用于大型載重汽車橫式發動機的拆裝、檢測、清洗及維修作業。該設備為機械傳動、手動操作，具有操作方便、轉動靈活、噪音低、無污染等特點，是汽車維修行業理想的使用設備。該設備主要由主箱體、發動機固定板、設備底盤、電動操作系統等所組成。

產品參數：

1、主軸中心高度：800mm

2、承重：2000KG

3、整機重量：230KG

1、單級變速，更省力更安全。

2、底座是用方管制作，更結實牢固。

使用方法:

1、在大、中修或維修時，需要對發動機總成進行解體或組裝。發動機翻轉架就是為完成這一工作而設置的。它由支架與翻轉頭組成，在發動機缸體機油散熱器一側有3只M16的聯接螺孔，用三只螺栓將發動機與翻轉頭聯接，可360度旋轉，從而完成發動機總成解體和組裝的任務。

2、 將發動機吊運至翻轉架固定板處，將固定板旋轉至與發動機安裝螺孔位置一致的位置，然后用螺栓將發動機與固定板連接在一起。如果與所安裝的發動機安裝尺寸與安裝盤不符，用戶請根據發動機安裝孔，自行配備安裝盤，然后與設備安裝盤固定在一起即可。

3、轉動翻轉手輪將發動機轉動至需要的工作角度，然后可進行發動機的拆裝和維修行業。

注意事項:

1、發動機與固定板必須可靠連接后方可撤掉吊裝繩索或叉車托架。發動機與固定板脫離前，必須用吊裝繩索可靠吊住或用叉車托住。

2、該設備應放在平整的地面上使用，用膨脹螺栓固定。當設備進行發動機的拆裝、維修作業時，應檢查設備底盤的必須可靠觸地。

3、蝸輪箱內傳動部分和調節絲杠應定期加注適量的潤滑油。
