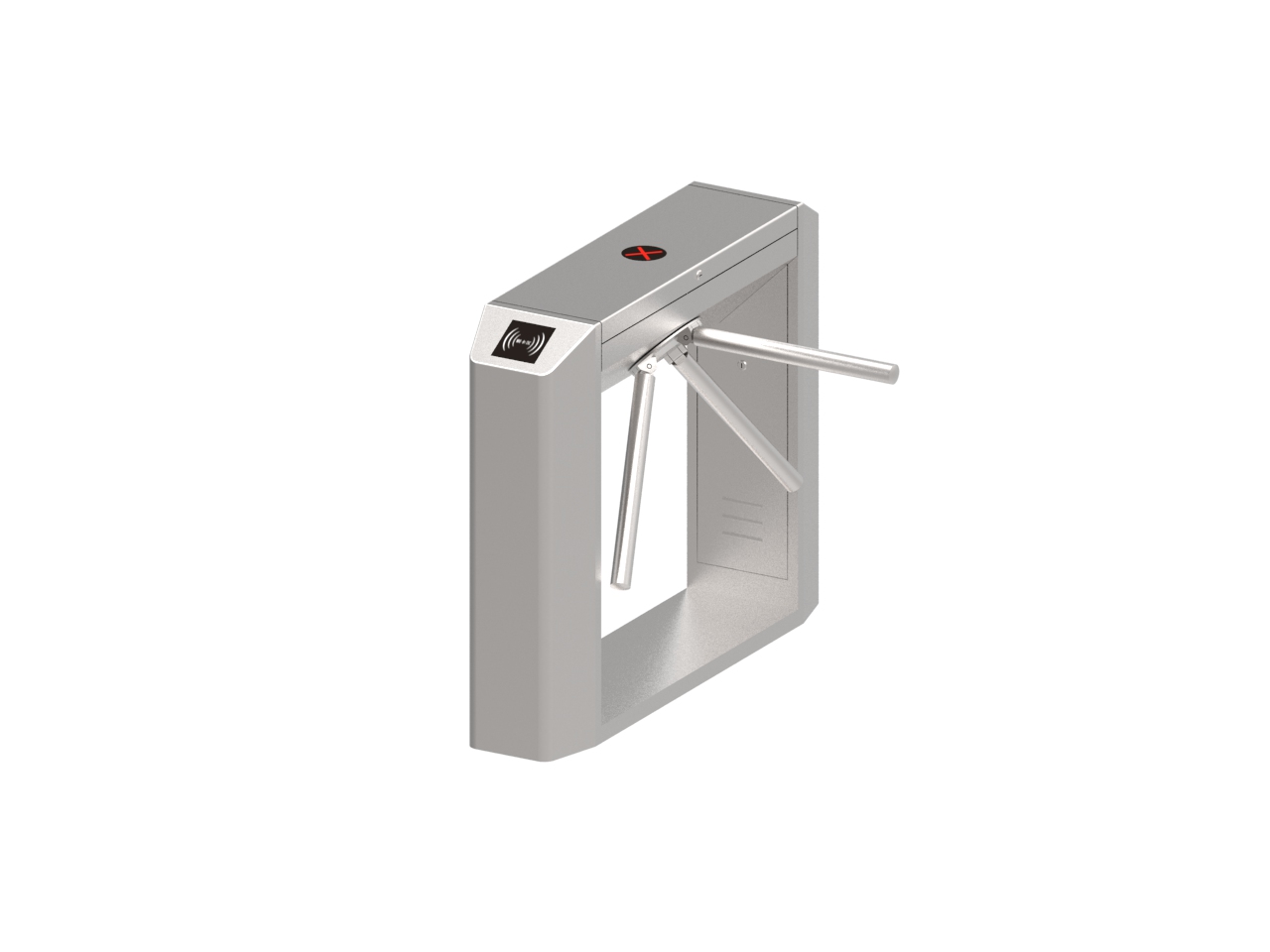

橋式斜面八角三輥閘

一、設備簡介：

整個產品外形采用國產標準(304號)不銹鋼板沖壓成型，造型美觀大方，防銹、耐用，能抵抗外力破壞。可為出入人員提供有序文明的通行方式，杜絕出入，閘桿運行平穩、低躁音，并在緊急情況下快速控制落桿或收桿。

該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，全自動及半自動三輥閘具有標準的輸入、輸出接口，是系統集成商的*。方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，實現對通道智能化控制與管理等。

二、全自動及半自動技術參數：

○結構：框架結構/不銹鋼外殼

○工作電壓：AC220V±10% 50HZ±10%

○工作機芯：DC24V直流電磁閥

○外形尺寸：長1200×寬280×高990(MM)

○機身厚度：上蓋1.5，機身1.2

○閘桿長：機箱外500( MM )

○閘桿承受力：80Kg

○通道寬度：550 MM

○閘桿轉向:單向或雙向(可選)

○燈光提示：通行方向箭頭指示

○感應讀卡窗：配帶標準安裝支架，或度身定做

○工作環境：室內、室外(蔭棚)-10℃～70℃ 相對濕度：≤90%，不凝露

○開閘時間：0.2秒

○通行速度：30人/分鐘

○應急措施：斷電自動落桿

○正常使用壽命：300萬次

○通訊接口：標準RS485接口，距離≤1200米

○輸入接口：繼電器開關信號或12V電平信號或脈寬＞100ms的12V脈沖信號，驅動電流＞10mA

三、功能特點：

1.全自動三輥閘：

○兼容IC、ID、磁卡、條碼卡、防靜電等多種控制設備

○閘桿運行平穩、低躁音

○具有斷電應急功能，閘桿斷電自動落桿，通電自動上桿

○控制板帶有計數功能，LED數字顯示功能(可選)

○控制板帶有記憶功能

○有標準的輸入、輸出接口，是系統集成商的*

2.半自動三輥閘：

○兼容IC、ID、磁卡、條碼卡、防靜電等多種控制設備

○閘桿解鎖，迅速可靠

○具有斷電應急功能，閘桿斷電自動落桿，通電手抬上桿

○控制板帶有計數功能，LED數字顯示功能(可選)

○控制板帶有記憶功能

○有標準的輸入、輸出接口，是系統集成商的*

3、機械三輥閘

○獨特的定位、復位系統：自動復位，能夠始終保持其一根桿處于水平位置

○屬于純機械傳動產品，無電控操作，具有結構簡單、可靠性高

○不用維護等特點，適用于單向限流管理的場所

四、半自動三輥閘功能參數：

1、具有故障自檢和報警提示功能，方便用戶維護及使用。

2、通過主控板上的內置小按盤，可編程設備的運行狀態。

3、斷電應急，閘桿動作。

4、通電后閘桿動作。

5、具有自動復位功能，開閘后，在規定的時間內行人未通行時，系統將自動取消行人的此次通行權限，復位時間為1S～60S可調(系統默認時間為10S)。

6、可與門禁系統、消費系統、電子門票系統、生物識別系統、靜電測試儀等多種設備相銜接。

7、獨特的定位、自動復位功能，能夠始終保持其一根桿處于水平位置

8、通行方向LED指示燈提示功能

9、給開閘信號后，閘桿自動轉動一定角度，提示通行功能。

10、行人通行時，閘桿動作。

11、可單向或雙向控制人員進出。

12、可直接通過管理計算機實現遠程控制與管理。

13、LED計數顯示功能。

14、雙向防反轉功能。
