SUR S6雷擊浪涌發生器技術方案

1.     雷擊浪涌發生器系統介紹

自然界的雷擊（間接雷）以及供電線路中因大型開關切換所引起的電壓變化對供電線路和通信線路的影響，其能量特別大，對產品的影響可能是破壞性的。雷擊浪涌發生器用于評估設備在遭受來自電源線端口和其他信號線端口上高能量騷擾時的性能。產品完全滿足IEC61000-4-5和GB/T17626.5等新標準要求。

2.     產品設計制造依據標準

l GB/T 17626.5-2008《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》

lIEC61000-4-5：Testing and measurement techniques-Surge immunity test

3.     產品特點

● 7寸彩色觸摸屏；
● 支持多國語言，方便不同用戶使用；
● 內置環境自動檢測程序，自動檢測測試環境并提醒使用者；
● 內置等級參數 ，操作方便快捷；

● 內置電壓和電流探頭，方便用戶檢測輸出波形；

● 自校準功能，確保設備運行狀態正常；
● RS232接口，可選配PC控制軟件操作。

4.     產品圖片

5.     產品技術參數

6.     雷擊浪涌發生器基本線路圖

下圖中C_C是貯能電容，其實際容量在10μF左右，電壓波的寬度主要由波形形成電阻R_S1決定；阻抗匹配電阻Rm則決定發生器的開路電壓峰值與短路電流峰值的比例，在這里被稱為輸出阻抗，標準規定為2Ω（因此，開路電壓的峰值為4kV時，則短路電流的峰值為2kA）；電流波的上升與持續時間主要由波形形成電感來決定。

7.     雷擊浪涌發生器實測波形

開路1.2/50μS電壓波形

短路8/20μS電流波形

8.     操作界面

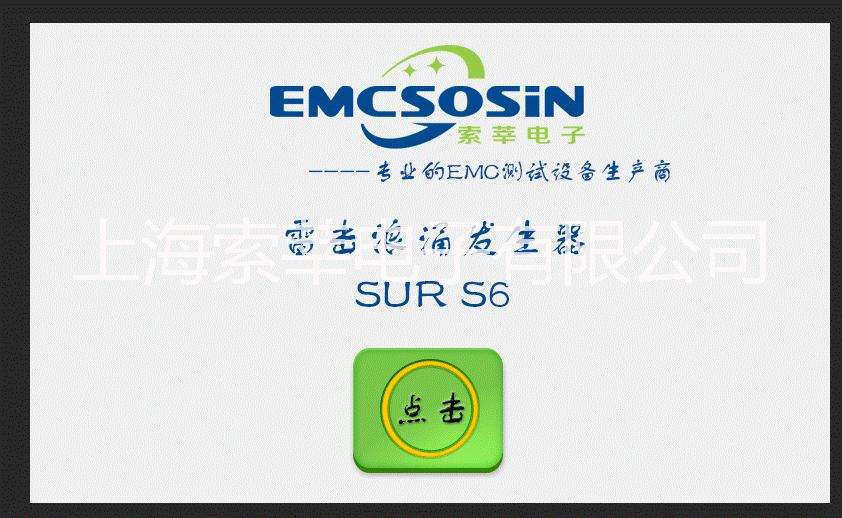

8.1、打開儀器電源，進入開機界面，如下圖：

8.2、畫面進入后，會出現參數設定界面，客戶可根據自己要求設定相應數值。

9.     產品配置附件

測試線                                      一套

電源線                                      一根

接地線                                      一根

說明書                                      一本

保修卡                                      一份

波形圖                                      一份

檢驗報告                                    一份

合格證                                      一份

產品標牌                                    一份

隔離變壓器                                  一套（選配件）
