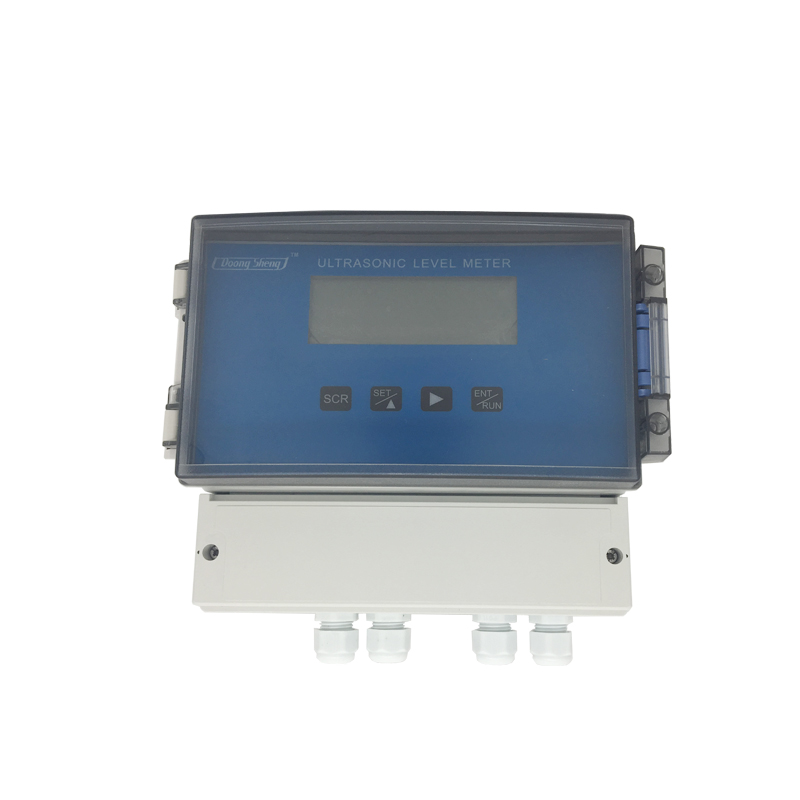

TUL 超聲波液位計液位差計 分體TUL 超聲波液位計液位差計 西安東升環保

 TUL 超聲波液位計液位差計 分體TUL保超聲波液位計液位差計 西安東升環保

經典的超聲波回波分析法。超聲波換能器發出超聲波脈沖遇到被測介質表面被反射回來，反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播， 從發出超聲波到接收到回波的時間間隔與換能器到被測介質表面的距離成正比。所以通過測量和分析從液面返回 的超聲波信號的 時間差可以計算傳感器到液面的距離。

    由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。我們采用發射脈沖寬度智能調整技術，根據接收到的反射波信號強度自動調整發射脈沖寬度，從而能調整測量盲區大小，使儀表可以工作在更小的盲區。

應用:

水及污水處理

   泵房、集水井、生化反應池、沉淀池、貯泥池等

?  電力、礦山

   灰漿池、煤漿池、水處理

特點：

堅固、穩定的傳感器適用惡劣工業場合；

?  融合豐富現場經驗的算法能夠有效克服泡沫、喘動等

現場干擾；

?  超聲波換能器采用進口壓電陶瓷材料，聲學匹配技術提高

發射效率；

?  換能器內置溫度傳感器，實現測量值的實時自動溫度補償；

?  程序控制自動發射能量調整兼顧大量程和小盲區；

?  盲區也可人工設置，探頭附近干擾信號；

?  高亮度圖形液晶可同時用數字和圖形顯示測量結果；

?  中文菜單，簡便的按鍵操作；

?  4~20mA隔離電流輸出，可選現場總線接口；

?  控制繼電器輸出，報警繼電器輸出。

性能指標：

量       程 :   0~5m，0~10m，0~15m

盲       區 :   0.3m，0.4m，0.6m

發   射  角 :   7°

分   辨  率 :   0.001m

精   確  度 :   ±0.2%FS

穩   定  性 :   12 個月內保持0.1 級精度，并可去除水面

劇烈波動的影響

溫 度 補 償 :   自動溫度補償

標       定 :   出廠標定，可現場校準

顯       示 :   LCD 液晶顯示日期、時間、測量值

現 場 設 置 :   通過變送器按鍵完成

模  擬  輸  出 :  隔離4~20mA，負載500Ω

繼 電 器 輸 出 :  4 個控制繼電器輸出

繼 電 器 容 量 :  2A，250VAC

數  字  接  口 :  MODBUS RS232/RS485、 Profibuse DP 可選

交  流  供  電 :    220VAC±10%，50Hz

直  流  供  電 :    24VDC±10%

變 送 器 尺 寸 :   231×185×119mm

傳 感 器 尺 寸 :   Φ63×130mm，Φ71×180mm

材          質 :   變送器 : PC

                   傳感器 : 聚酯，環氧樹脂

連   接  方 式 :   M25×1.5 外螺紋

傳 感 器 電 纜 :   屏蔽電纜10m。（其他長度

可在訂貨中說明）

防 護 等 級 :   變送器 :   IP66

                傳感器 :   IP68

溫       度 :   變送器 :   -20℃ ~ 60℃

                傳感器 :   -40℃ ~ 80℃

相 對 濕 度 :    0 ~

壓       力 :    2Bar

附件：

分體超聲波液位計支架，不銹鋼材質

分體超聲波液位計支架，碳鋼噴塑

儀表防護箱，不銹鋼材質
