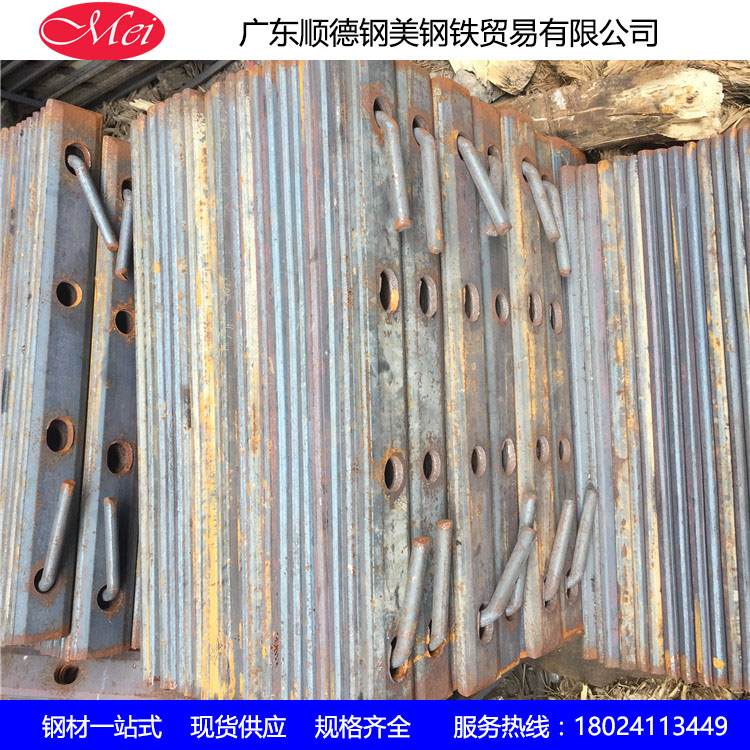

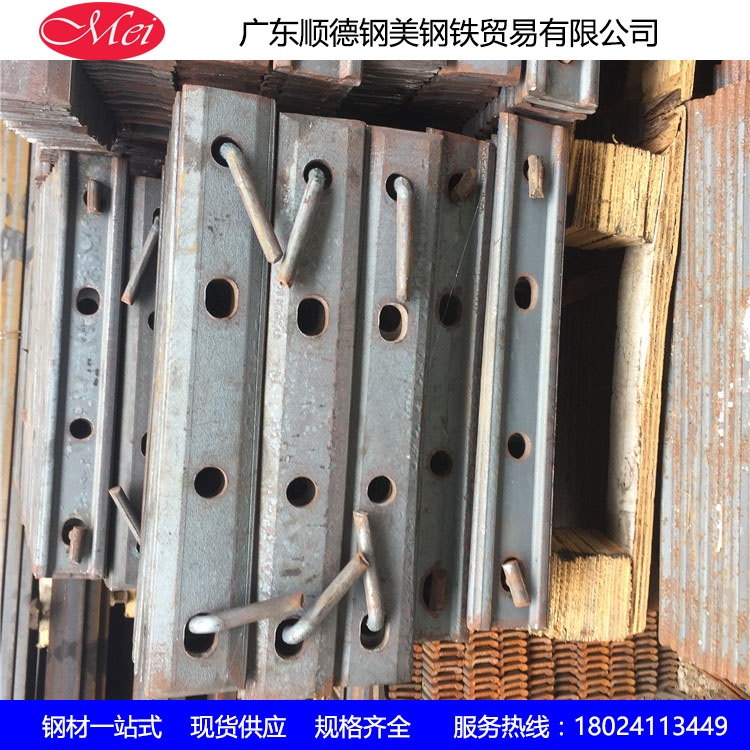

連接板 廣東連接板 魚尾板

軌道連接板型號

  軌道扣件，鋼軌聯結零件分中間聯結和接頭聯結兩類。接頭聯結指鋼軌與鋼軌的聯結。包括夾板、螺栓、墊圈等。中間聯結為鋼軌與軌枕之間的聯結，中間聯結零件通稱扣件。其主要功用是阻止鋼軌作相對于軌枕的縱橫向移動，并保持其穩固位置。木枕扣件，木枕扣件有道釘墊板。道釘有鉤頭道釘和螺紋道釘兩種，墊板按形狀有單肩、雙肩之分；按孔眼數分有三孔、四孔、五孔幾種，常用的墊板為五孔墊板。目前運用較為普遍的還有四新墊板，扣板與軌底間采用ω型彈條扣件聯結?；炷淋壵砜奂炷淋壵砑皩捾壵沓Ｓ玫目奂袃煞N，即70型扣板式扣件和ω型彈條扣件。（1） 70型扣板式扣件，這種扣件由扣板、鐵座、螺紋道釘、軌下絕緣緩沖墊板、墊片、及錨固部分等組成?？奂淖饔檬枪潭ㄤ撥壩恢?，保持軌距。Ⅱ型扣件具有扣壓力大、強度安全儲備大、殘余變形小等優點，適用于60kg/m鋼軌與Ⅱ型或Ⅲ型混凝土軌枕。彈條Ⅲ型扣件見圖7，是無螺栓無擋肩扣件，由彈條、預埋鐵座、絕緣軌距塊和橡膠墊板組成。適用于標準軌距鐵路直線或半徑≥350 m的曲線上，鋪設60 kg/m鋼軌和Ⅲ型無擋肩混凝土軌枕的無縫線路軌道。軌距的調整用不同號碼的絕緣軌距塊配置。Ⅲ型扣件具有壓力大、彈性好等優點，特別是取消了混凝土枕擋肩，從而了軌底在橫向作用下發生橫移導致軌距擴大的可能性，因此保持軌距的能力很強，又由于取消了螺栓聯結的方式，大大減小了扣件養護工作量。上魚尾螺栓與魚尾板時應注意哪些事項？1. 魚尾板與鋼軌接觸部分及螺栓要涂油。2. 穿魚尾螺栓時，螺帽須內外相互錯開。3. 上螺栓的程序，如用四孔魚尾板，先上緊中間兩個，再上兩邊的，兩邊上緊后，再把中間兩個緊一次。4. 在擰魚尾螺栓時，以一人使用55厘米螺絲扳子為準，不能用太長的螺絲扳子或二人扳擰。5. 魚尾螺栓穿不上時，應用錘敲尾板兩頭，把眼對準，不準用錘硬把魚尾螺栓打入。
