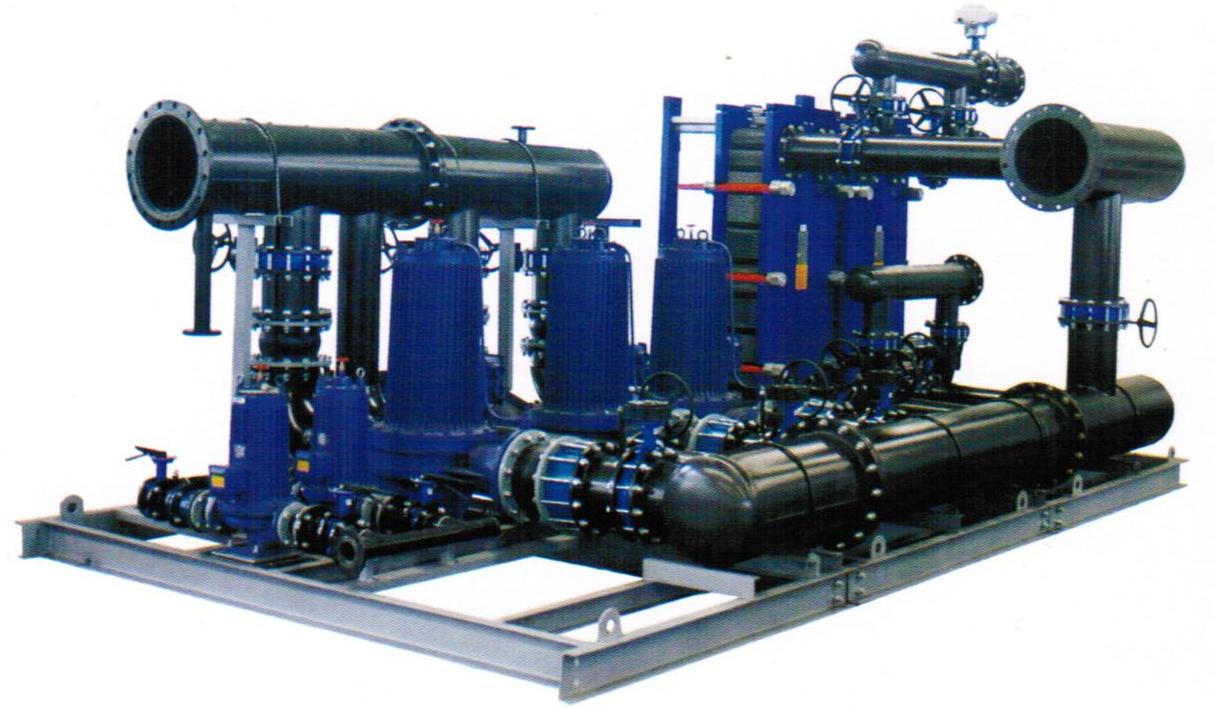

汽水換汽水換熱機組 換熱機組熱機組 換熱機組

汽水換熱機組

工作原理

  汽水換熱機組是熱媒是蒸汽與冷媒低溫水進行的換熱機組。汽水換熱機組由三種型號可以選型：螺紋管換熱機組、熱敏傳感換熱機組、渦流熱膜換熱機組。

工作流程

　　供熱系統回水通過除污器7處理后，經過循環水泵2加壓進入換熱器1與熱蝶(蒸汽)進行熱交換，通過溫控裝置5對熱媒流量的控制調節凝結水量使二次水出口溫度符合設計要求后，送往供熱系統。換熱器放熱、凝結成水后經疏水裝置6進入補水箱4。

　　系統定壓、采用補水泵在變頻器的控制下，連續地變流量恒揚程向被加熱水系統補水，壓力過高時安全閥自動打開來保持平衡。另外，也可采用高位水箱或落地膨脹水箱的方式對系統定壓。

　　補水箱與來水水源相連，內部的浮球閥控制進入水量。連接循環水泵進出水管之間一根帶有止回閥的旁通管為泄壓管，為防止因突然停泵造成的水擊事故。

適用范圍

1）換熱機組的功能相當于換熱站．配合集、分水器可向若干個環路供熱。凡需換熱站的熱力工程均可用換熱機組代替。

2）本機組不僅能滿足以蒸汽和高溫水為一次工質，二次水為普通低溫?zé)崴?95℃/70℃)的散熱器供暖系統和風機盤管空調系統所需的熱水(60℃/50℃)，也可滿足低溫?zé)崴?95℃/70℃)，為一次工質，二次水為(60℃/50℃)的風機盤管空調系統。

3）可適用于其它熱水供應系統。

性能特點

1）節能，該換熱機組傳熱系數為6000-8000W/m2.0C。

2）全不銹鋼制作，使用壽命長，可達20年以上。

3）改層流為湍流，提高了換熱效率，降低了熱阻。

4）換熱速度快，耐高溫（400℃），耐高壓（2.5Mpa）。

5）結構緊湊，占地面積小，重量輕，安裝方便，節約土建投資。

6）設計靈活，規格齊全，實用針對性強，節約資金。

7）應用條件廣泛，適用較大的壓力、溫度范圍和多種介質熱交換。

8）維護費用低，易操作，清垢周期長，清洗方便。

9）采用納米熱膜技術，顯著增大傳熱系數。

10）應用領域廣闊，可廣泛用于熱電、廠礦、化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域。
