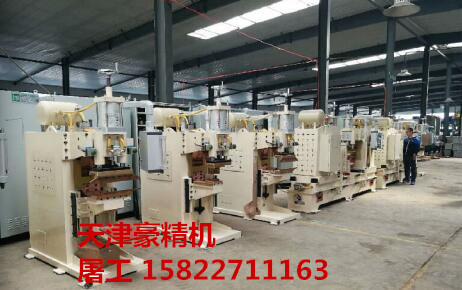

電容儲能點焊機，大功率儲能點焊機生產廠家，不虛焊，效果穩定

一、 概述

電容儲能點焊機，是利用工頻交流電經過整流后向電容器充電，被存的電能再經過焊接變壓器放電轉換成低壓、能量比較集中穩定的脈沖電流，通過被焊接的工件的接觸點產生電阻熱，從而將金屬熔接起來。

二、特點

（一） 電路采用可控制編程微處理器控制——精密的控制電路，可保證快速放電的穩定，保證了焊接效果。

（二） 數碼式調節儲能電壓——可調至0至400伏特，的數字電路可以1V的上下調節，儲能電壓波動1V左右。

（三） 焊接后快速充電設計——可大大提高工作效率而不影響焊接效果。

（四） 雙重超壓保護設計，能保證儲能電壓不超過預設值的安全標準，以便保護電容器。

（五） 簡易的按鍵操作以及觸摸屏式調整，方便操作。

（六） 電源電壓380V＋20V，從電網取用瞬時功率低，功率因數高，對電網沖擊小，省電節能，輸出電壓穩定，一致性好，焊接牢固，可有效避免焊點損傷，節省打磨工序。

三、組成部份

1、 整個焊機系統由機械系統和電氣系統組成。整機設計新穎，美觀大方。

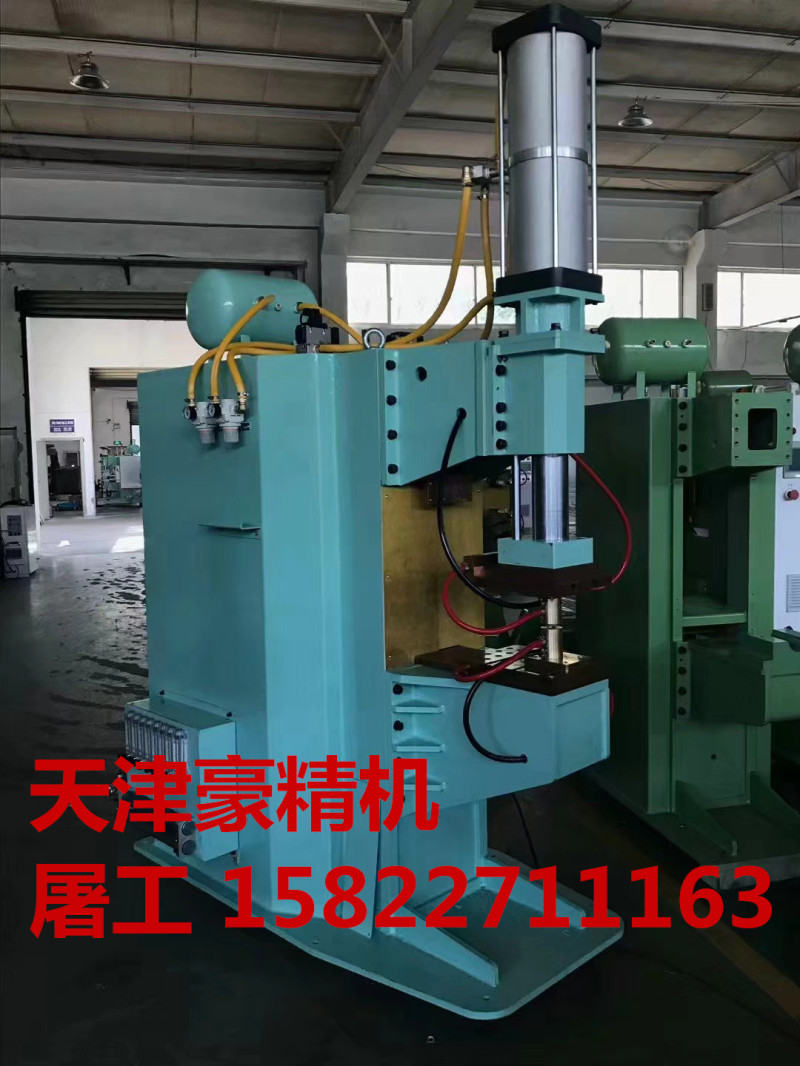

2、 焊機機身為單立柱全焊接結構，由機架、立柱、垂直氣缸座、加壓機構、焊接二次回路、阻焊變壓器及電氣回路等組成。

3、 焊機的焊接壓力采用氣壓傳動，氣壓力大小可以在機器側面氣壓表調節。壓力調節配合控制系統的調節，可以實現焊接工藝的優化組合，可以保證優良的焊接質量。

4、 上下電極采用握桿可調式，方便電極的修磨和調整，根據不同的焊件可更換不同的電極頭，從而滿足不同的需求。

5、 機械系統由機體、電氣元件、氣缸、二聯體、電磁閥等組成。

6、 主電路包括充電可控硅、充電變壓器、整流橋、電容、放電可控硅、放電變壓器等。

7、 控制單元：由PLC、觸摸屏及微機控制系統，觸發電路，充電及放電啟動組成。具有光電隔離的輸出輸入、同步檢測采樣電路、觸摸屏參數調整、指示燈等組成。該控制結構簡單，性能可靠，維護方便。
