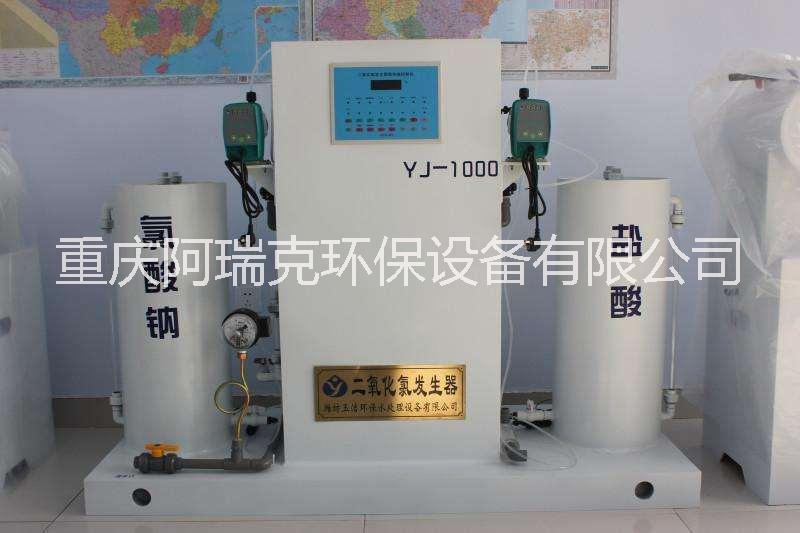

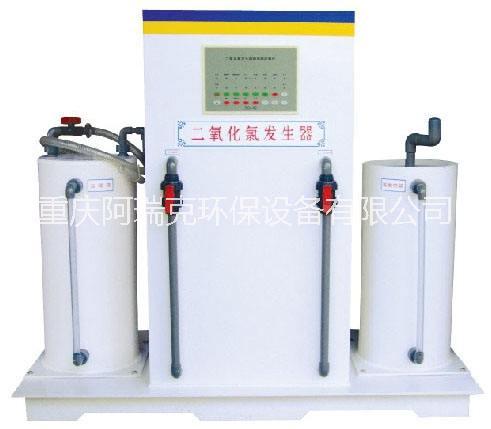

二氧化氯發生器*

一種操作簡單、高轉化率、高純度、多用途、環保型化學法中、小型多級發生器。這種二氧化氯發生器，是由釜式反應器通過耐酸導管和水射式真空機組組成。釜式反應器采用的是兩級或多級反應器，主反應釜內設有空氣分布器，副反應釜設置了平衡管，使反應更，反應后的殘液可達標排放。

由計量泵將水溶液與溶液輸入到反應器中，在定溫度和負壓 下進行充分反應，產出以為主，氧氣為輔的消毒氣體，經水射器吸收與水充分混合后形成消毒液后，通入被消毒水中。

反應原理: NaCLO3+2HCL→CL02+ 1/2CL2+NaCL +H20

  二氧化氯發生器由供料系統、反應系統、控制系統和安全系統構成，發生器外殼為PVC材料。

  1、水射器:水射器是根據射流原理而設計的一種抽氣元件當動力水經過水射器時，其內部產生負壓外部氣體在壓差

  作用下被子吸入水射器，從而實現吸氣。被吸入的二氧化Iv氣體在些與混合,形成消毒波，另外,水射器還用于原料罐吸收。

  2、計量泵:輸送原料及調節流量。

  3、反映器曝氣口[進氣口]:設備運行時的空氣通道,安裝時，可連接管道并通到室外，并保持與大氣相通。

  4、電接點壓力表:電接點壓力表是保護設備安全運行的裝置之一，其 工作原理是:當水射器前端水壓低于設定值時,該表控制計量泵停止進料。

  5、原料液位傳感器:原料液位傳感器也是保護設備安全運行的裝置之一,它安裝于兩個原料罐底部，當任何一 種原料用完時，計量泵將停止進料。

  6、溫度控制器:溫度控制器是系統加熱控制機構,它保證了和的化學反應溫度。

7、控制器:控制器是二氧化氯發生器的控制核心，它完成了系統的整個自動控制。
