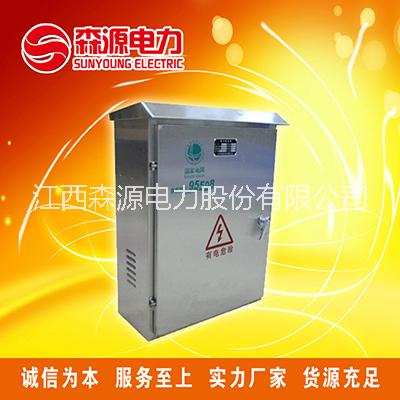

JPS型低壓綜合補償配電柜 低壓配電柜 廠家直銷

一、產品概述：

     JPS型低壓綜合補償配電柜是由江西森源根據電力系統輸送電能的技術要求，結合多年研制生產電力設備的實踐經驗，開發的新型低壓綜合補償配電柜，是為電力部門和電力用戶專門設計，是集保護，計量，測量，補償，通訊，防雷電為一體現代化新型產品?？梢栽谌梭w觸電時提供間接接觸保護 ；也能夠有效的補償無功功率，提高電能 質量，降低損耗，是不可缺少的節能設備。同時本設備能夠提供配電運行數據，為制定經濟，安全的電力運行方案和設備增容等提供一套完整的科學依據。

二、用途：

      JPS系列低壓綜合補償配電柜主要用于低壓電網的漏電，過，載保護，防雷及載功臘月，以提高安全用電和電網功率因數，降低線路損耗，改善電能質量。該系列低壓綜合補償配電柜以智能型無功拉一些人平日門口看到為核心，利用無觸點容 性開關或電容型接觸器作為電容器級的投切器件，根據電網功率因數自動進行投切電容，確保電網始終有較高的功率因數。JPS3型低壓綜合補償配電柜的補償元件為電容器，可用于諧波不高的場合；JPS31型低壓綜合補償配電柜的補償元件同樣為電容器，但能根據各相的負荷具狀進行分相投切，JPSH型低壓綜合補償配電柜的補償元件由電容器與電抗器相串聯組成，具有諧波抑制功能，可用于諧波較高的場合。

三、使用條件：

     1. 環境溫度：-30℃-52℃

     2. 相對濕度：不超過90%

     3. 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在

     4. 海拔高度：不超過2500M

     5. 安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5度

        注：若有特殊環境使用條件，請?jiān)谟嗀浲瑫r(shí)與我公司協商

四、型號說明

例：J P S-200-60 /4 - 3 J

       JP：綜合補償配電柜

       S：森源

       200：額定容量

       60：電容總?cè)萘?/span>

       4：投切路數

       3：補償方式

       J：殼體形式

   注：

        補償方式 :3-三相共補；1-單相補償；31-三相單相綜合補償

        J-接觸器；K-可控硅；F-復合開關；H-抗諧波

        殼體形式：S型 （立式）：容量63KVA以下；

                       M型（立式）：容量大于63KVA小于250KVA;

                       L型（臥式）：容量大于250KVA

五、執行標準
       ICE439 《低壓成套開關設備和控制設備》
       GB7251 《低壓成套開關設備》
       GB3983.1-89 《低電壓并聯電容器》
       GB12747-91 《自愈式低電壓并聯電容器》

       DL/T597-1996 低壓無功補償器訂貨技術條件
       GB/T15576-1995 低壓無功功率靜態補償裝置總技術條件
       DL500-92 電壓監測儀訂貨技術條件
       GB9466-88 低壓成套開關設備基本試驗方法
       GB1497-85 低壓電器基本標準
       GB1208-1997 電流互感器
       GB4942.2-85 低壓電器外殼防護等級

六、結構特點：

    1. 綜合補償配電柜內部主要元器件有漏電保護器，電容器，電抗器（JPS H型），刀熔開關（或刀開關，兩選一），熔斷器（或小空開），接觸器（或可控硅；復合開關），控制器等組成；JPS H型無功補償柜可根據用戶要求可進行模塊化設計，模塊 集電容器，電抗器，熔斷器，接觸器于一體，結構緊湊，布局新穎。

    2. 柜體面板上有功率因數表，電流表，電壓表（或電源指示燈，兩選一）等，方便用戶進行實時觀測；柜體頂部設有散熱用的風機（可選），由溫控開關控制，面板上具有控制風機的手動、自動轉換開關。

    3. 柜體采用優質冷軋鋼板或不銹鋼制成 ，平整性好，外表面作噴塑處理（不銹鋼板可選），防腐能力強；內部框架采用鍍鋅鋼板，覆鋁鋅鋼板或不銹鋼板（可選），確保較好 的導電性和防腐性。

    4. 保護功能齊全：有短路，過載，過壓，欠壓，缺相，剩余電流（漏電），電源側斷零線等保護；各項參數設定方便；當外部有相關故障

    5. 時自動退出運行，送電后自動恢復運行（主開關有自動重合閘功能）。

七、技術參數：

      1. 額定電壓：220V,380V(400V),660V

      2. 額定頻率：50HZ

      3. 補償容量設置：1-600KVAR,極差為1.2.3.4.5.8.10.15.20可選

      4. 運行電壓范圍：0.8-1.12UN

      5. 電容器接線方式：“Δ”或：“Y”

      6. 測量誤差：電壓：0.5%  電流1.0%  無功：1.0%

      7. 投切方式：三相自動投切（JPS 3型），分相投切（JPS 1型），三相單相自動投切（JPS 31型 ）

      8. 投切延時：1-999秒可調

      9. 允許過電流 :1.3-1.5倍頻定電流

     10. 控制路數：1-4路，1-12路，1-16路，1-20路（可選）

     11. 功率因數：投入門限0.9-0.95可調節，切除門限0.98-1可調（精度0.01級）

     12. 電抗器電抗率選用 :6%，7%，12%，13%，根據電網諧波狀況或根據用戶林求確定（JPS H型）

八、型號技術數據及外形尺寸

1. 基本電氣參數

注：上表所列的外形尺寸為本公司的常規尺寸，可以根據所裝元件不同及用戶的需要做出適當改動。

    2.主要工作原理

       JPS系列低壓綜合補償配電柜，通過剩余電流動作斷路器來實現對人身觸電危險提供間接接觸保護，也可對線路或用電設備的的地故障，過電流，短路，欠電壓及缺相和電流側斷零線等進行保護。

柜內裝設的自動無功補償控制器動作，自動控制柜內并聯電容器組的投入和切除，使電網的功率因數始終保持在較高狀態，從而提高電網電能質量，減少線路和變壓器的損耗。由于電力負荷帶有隨機性，三相負荷并不總是平衡的，某一相的功率因數接近1而另一相的功率因數卻小于現象經常存在，JPS D裝置可以對單相按1-3KVAR為單位進行精密步進補償，即單相無功補償。

九．訂貨須知：

      l 確定變壓器額定容量，主保護開關額定電流

      l 確定負荷狀況和受電自然功率因素，系統和設備的工作總電流及波動范圍

      l 確定負荷特性為沖擊性負荷，還是波動負荷，或是常規穩態負荷

      l 用電設備運行班制

      l 裝置型號，類型，總?cè)萘?

      l 裝置為室外箱，確定所用的材料：普鋼/不銹鋼；以及箱體的顏色

      l 定貨單位,名稱,地點,郵編及電話

      l 交貨日期,送貨地點與運輸方式

      l 如有特殊要求,應詳細注明

十. 售后服務

     1. 免費協助用戶安裝,調試

     2. 免費為用戶培訓操作人員和維修人員

     3. 設備保修24個月,并提供終身服務
