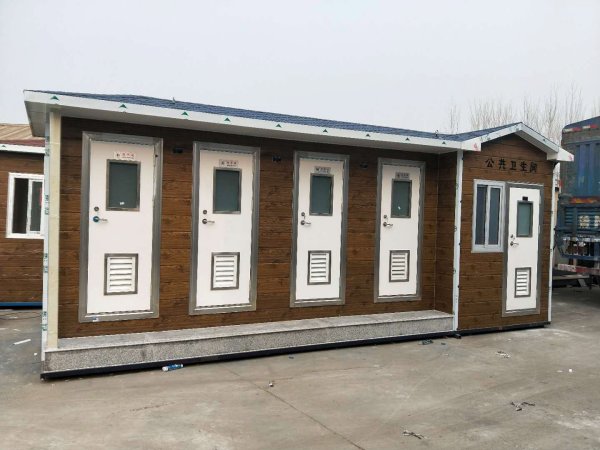

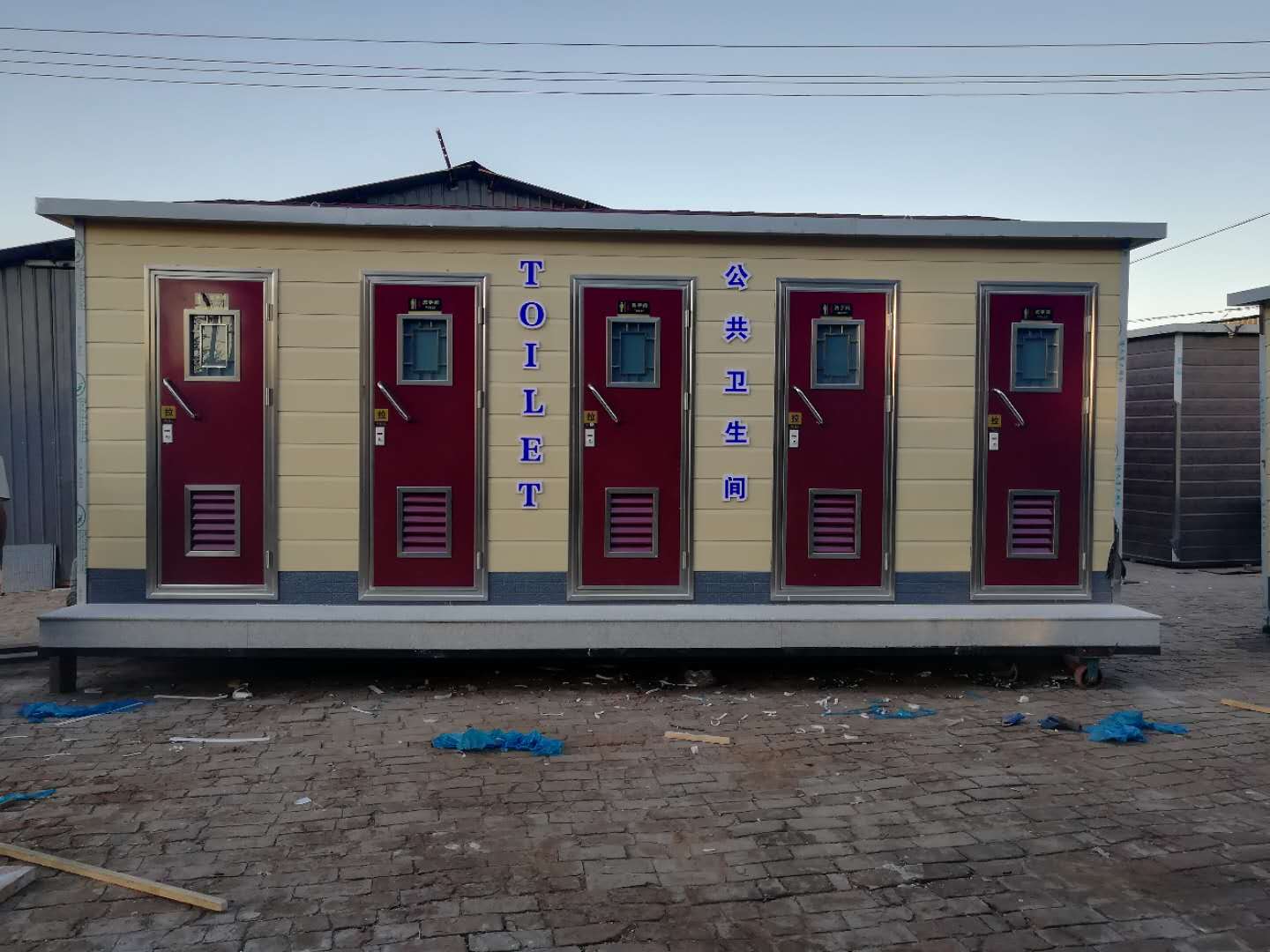

河北園林景觀智能節水型移動廁所 景區廁所

 河北園林景觀智能節水型移動廁所

主要技術參數及配置

1  控制方式  感應式

2  自動控制方式

智能控制，通過微電腦控制廁所室內的自動照明(冷光源照明燈)、

自動換氣

3  供水方式  自來水供水或增壓供水

4  沖洗方式  常規水沖式?jīng)_洗

5  排污方式  管道直排，排入化糞池

6  供電電源  AC220V 50HZ

7  電氣

設備安裝符合國家及行業的有關建筑電氣標準，照明設施符合現行

《建筑照明設計標準》Gb50034 的要求

8  使用環境溫度

配備智能防凍系統，水管采用電加熱保溫措施，滿足-30℃～45℃的

氣溫條件正常使用

9  鋼架結構

鍍鋅鋼架結構，管壁厚度≥3mm,材質為 Q235.立面、屋頂支撐規格均

采用≧50mm×50mm×3mm 鍍鋅方管；基座構件規格≧100mm×50mm×

4mm，整個鋼架底部需要連成一體。所有鋼材均需經過嚴格的除銹和

防銹處理，并涂刷防腐油漆，防腐耐用。

10  墻體結構

墻體應為復合結構，外墻使用≥16mm 厚度優質雕花板，中間部分為

整體鋼結構和≥50mm 厚度彩鋼復合板（彩鋼板厚度≥0.5mm，玻璃

棉），內墻面為優質UV晶體板。

11  地面材質

室內地面采取黑色大理石厚度≥18mm。室外走廊、臺階采用防滑花崗

石厚度≥18mm。

12  屋頂  玻纖瀝青瓦，須經過防水處理。

41

13  門窗

所有廁間門應保證內部上鎖后可從外部開啟，以應對用廁異常等緊

急情況的發生。廁間門上必須設有“有人”和“無人”顯示裝置，

LED 面光源，中英文顯示，門上鎖或后自動顯示“有人”、

“無人”。安裝自動閉門器，并于合適位置安裝門碰，保證開門安

全。廁間的采光窗有效面積≥0．2m2，應采用透光率不小于 50％的

材料，并應保證隱蔽性。管理間窗戶面積應滿足采光系數(8：1)～

(10：1)的要求。

14  防火等級

主體材料應符合現行國家標準《建筑設計防火規范》GB 50016 的防

火要求，材料的燃燒等級玻璃棉A級、其余為B1級。

A  管理間配備  床、插座、飲水機、衣帽鉤、陶瓷墩布池

16  廁間配備

通用廁間配置整容鏡、垃圾桶、不銹鋼手紙盒、不銹鋼扶手、陶瓷

洗手盆、不銹鋼衣帽鉤、排風口、緊急求助按鈕。無障礙間配置整

容鏡、垃圾桶、不銹鋼手紙盒、不銹鋼衣帽鉤、陶瓷坐便器帶殘障

扶手、陶瓷洗手盆帶殘障扶手、排風口、緊急求助按鈕。

17  廁間潔具  腳踏閥陶瓷蹲便器，陶瓷洗手盆帶感應 、陶瓷小便器帶感應

18 通風及采光要求

廁所應設置管道式排風設施，廁所門下部設置通風百葉窗。配

合自然通風措施，達到良好的通風換氣要求。廁所間后墻上部應設

置通風/采光窗，配合自然采光，達到使用照明要求。

19  標識要求

廁所內外應合理設置清晰明確的中英文對照指示標識和提示標識。

廁所設有“管理間”“無障礙衛生間”等中英文字樣。

20  質保期  1 年

21  尺寸要求

1、3廁位+1殘疾人+1管理間：8850mm*3000mm*3200mm

2、2廁位+1殘疾人+1管理間：7350mm*3000mm*3200mm

1. 移動公廁框架:輕鋼龍骨框架結構有吊裝、便于安裝、運輸。
移動公廁輪胎、轉向、牽引:輪胎規格為650-16、轉向輪胎為650-16單輪胎、被動輪胎采用650-16雙輪胎。轉向系統采用汽車轉向系統，靈活穩定。牽引制作方便耐用，牽引架采用直徑30圓鋼制作。外踏步采用折疊活抽拉設計，不用時翻起或拉回公廁底下。、拖車尾部設置應急信號尾燈并設置插頭與前車插座配套。
2.移動公廁尺寸:廁間內部尺寸：長*寬*高≥1200*1600*1900管理間≥3m2。
3.移動公廁設計: 拖掛式移動公廁
4.移動公廁內部建設:設施齊備，外觀整潔，鎖具可靠，掛物鉤堅固，廁位間板材環保、阻燃、隔熱。
5.移動公廁外觀設計:外墻板材料采用金屬雕花復合板，外觀造型美觀大方，線條流暢，能體現現代氣息，與現代城市景觀相協調。
6.移動公廁材料:外墻體采用金屬雕花保溫板，內墻采用白色雙面防火板，中間50mm保溫層。頂板應防雨、防銹性能良好，無漏雨、滲雨現象,內部吊頂。 地面采用防滑、防水易清潔的塑料地板，板厚≥3.0mm。管理間地板采用復合木地板。底梁采用型鋼焊接，結構不變形，牢固可靠。
7.移動公廁儲糞箱:（1）設置儲糞箱。（2）糞箱設置糞滿報警裝置，便于進行管理和環衛作業安排。
8.移動公廁標識:廁所采用國際通用中英文對照標識、標牌，廁間內有明顯的使用標識牌等。廁所配備“有無人”指示屏。
9.移動公廁排風系統:廁間內采用自然通風和強制通風兩種方式。
10.移動公廁照明:配電系統要確全，電壓統一為額定AC220V。系統穩定可靠、操作簡便，廁所用電設備均≤DC12V。電絕緣：絕緣電阻＞1MΩ，耐電壓500V連續1min無擊穿、燒焦。
11.移動公廁管理間:面積不小于3平米
12.移動公廁廁具:蹲便器采用304材質不銹鋼腳踏式打包廁具。廁具外形尺寸：蹲便器≥長*寬*高 650*430*205 mm
蹲便器、材質：優于或相當于304不銹鋼，板厚≥1.5 mm。蹲便器靜載≥150kg、動載≥100 kg無可見損傷、變形。防止臭氣返排機構開閉靈活、準確、可靠,可以從上面檢修或更換。 便池結構合理，拉伸成形，內表面光滑。
13.移動公廁保溫及采暖:廁所每個廁位和管理間均加裝紅外輻射采暖器自動控溫系統。保證冬季正常使用。
