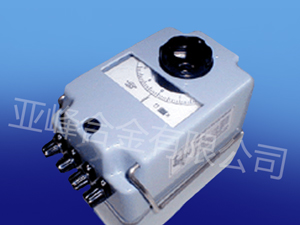

接地電阻測試儀

　　ZC-18

　　準確度%:5.0，規格：0-10/100Ω 最小分格0.1Ω(三鈕)

　　ZC-8 適用直接.測量各種接地裝置的接地電阻值，亦可供一般低電阻的測量，四端鈕(0～1～10～100Ω規格)還可以測量土壤電阻率。

　　主要規格及量程如下表：

　　規格 量程 最小分格值

　　1-10-100 0～1Ω 0.01 Ω

　　0～10 4 Ω  0.1 Ω

　　0～100 6 Ω  1 Ω

　　10-100-1000 0～10 8 Ω  0.1 Ω

　　0～100 Ω  1 Ω

　　0～1000 Ω  10 Ω

　　技術參數：

　　1.本產品符合GB7676-98直接作用模擬指示電測量?jī)x表及附件定義及通用要求及ZBN21012接地電阻表專業標準的有關規定。

　　2.儀表的基準值為量程。

　　3.儀表的基本誤差以基準值的百分?jǐn)?shù)表示其基本誤差的極限為量程的±3%。

　　4.儀表工作環境溫度為-20～+50℃。

　　5.儀表因溫度變化引起指示值變化，換算成每變化10℃不大于基本誤差。

　　6.儀表工作環境濕度為25%～95%，由此引起指示值的變化不大于基本誤差。

　　7.儀表工作位置為水平。

　　8.儀表自水平工作位置向任一方向傾斜5°，由此引起指示值的變化不大于基本誤差的1/2。

　　9.儀表在外磁場強度為0.4KA/m的影響下由此引起指示值的變化不大于基準值的1.5%。

　　10.儀表線路與外殼間的絕緣電阻不低于20MΩ。

　　11.儀表線路與外殼的電壓試驗為500V。

　　12.儀表的外殼防護性能為防濺式。

　　13.輔助測針的接地電阻由500 Ω改變至下表規定值時，其基本誤差改變量，不超過下表中的規定值。

　　輔助接地電阻( Ω) 0 1000 2000 5000

　　允許改變量(%)

　　(準確度等級指數百分?jǐn)?shù))    100 100 100 200

　　14.儀表發電機手柄額定轉速為120r/min。

　　15. 尺寸重量    170×110×164 3kg
