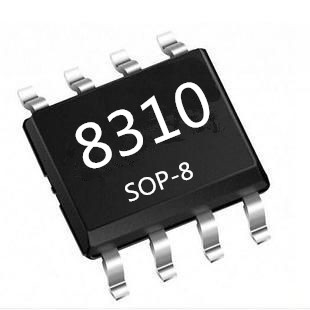

5V1.5A同步整流車充IC 外圍只需5個器件

產品概述：

8310是一款內部集成了上、下MOS管的同步整流降壓型率開關變換器，上、下管的規格分別為36V 耐壓/360 mΩ內阻，36V耐壓/170mΩ內阻。該變換器可以在4.5V~36V的寬輸入電壓范圍內輸出1.5A連續電流。內部采用了逐周期的峰值電流控制模式，使得芯片能夠實現快速動態響應的要求。同時8310集成了線補，內部補償電路，可設置的輸出電流限流電路。CC/CV控制電路，保證了輸出在恒壓和恒流控制之間進行平滑的切換。外置可編程軟起動時間電路可以很好的限制芯片啟動時的輸入啟動沖擊電流。

8310非常適用于足1A低成本車充方案。鑒于成本考慮，目前市面上標稱1A的低端車充基本上采用MC34063的方案，這個方案的劣勢就是輸出電流只能達到0.7A左右，而采用8310既能控制成本，也能兼顧性能，是做足1A低成本車充方案。

產品特性：

1、1.5A連續電流輸出能力

2、4.5V到36V寬電壓輸入范圍。自帶33V輸入OVP功能

3、內部集成了36V, 360mΩ上管和36V, 170mΩ下管

4、高達93.5%的效率

5、內部軟啟動輸出電流限流值功能

6、內置環路補償功能，使得整個應用電路非常簡潔

7、輸入欠壓、輸出過壓,過流保護功能

8、輸出短路保護,上管限流河下管限流保護。

9、過溫保護功能

10、Pulse skip mode輕載模式

11、可使用低ESR的陶瓷輸出電容

12、固定150kHz開關頻率

13、簡外圍器件和完善內部保護

14、提供SOP-8，ESOP8和SOT23-6三種封裝

產品應用：

1、USB車載充電器

2、便攜式充電設備

3、通用高壓USB充電器

4、通用的高壓DC/DC變換應用

我們的優勢：

1.為客戶產品開發提供設計資料，樣品，測試板及FAE技術支持。

2.長期現貨供應，歡迎來電垂詢！
