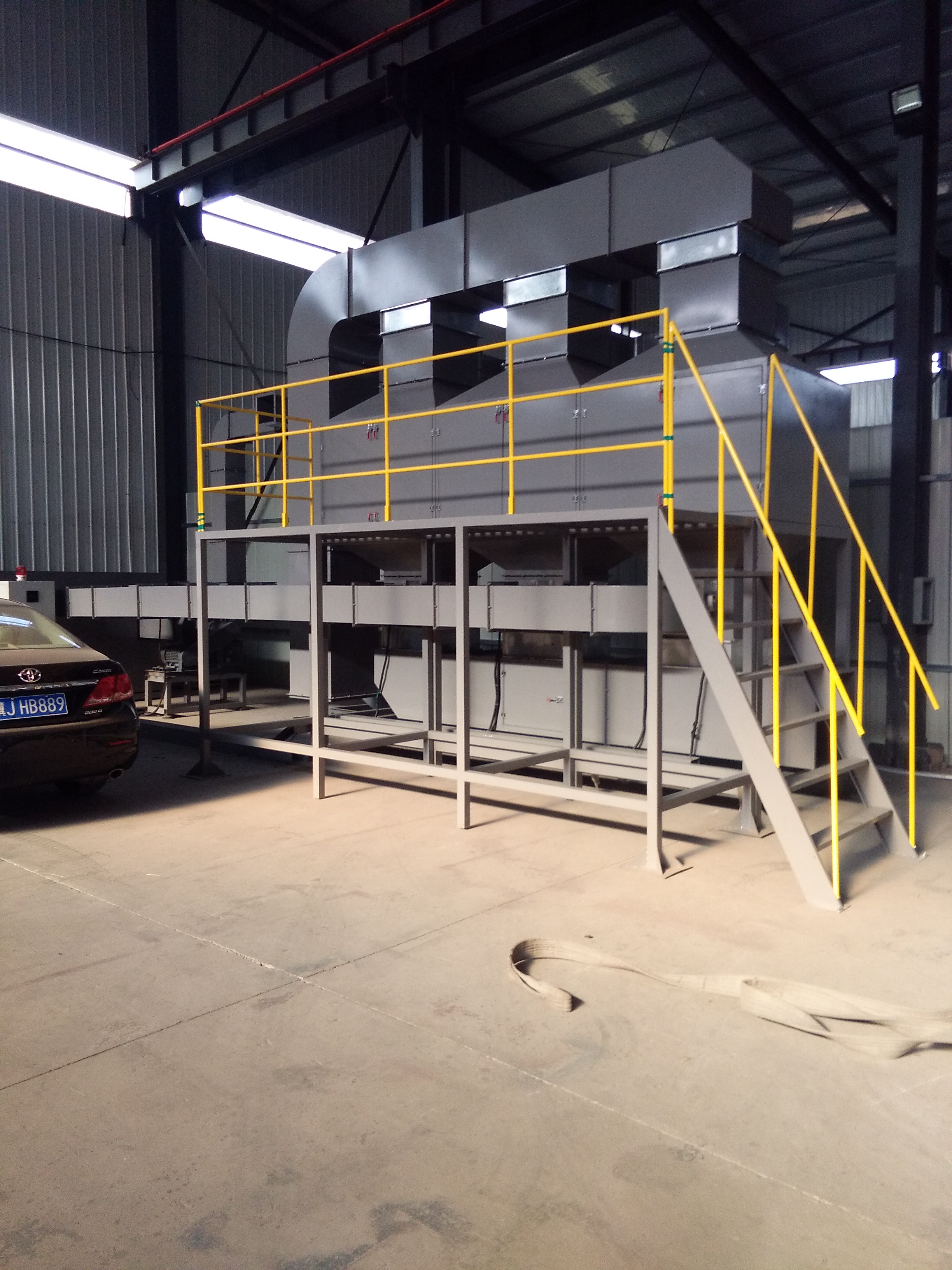

30000風量催化燃燒科信*

●電氣控制系統主要由電器控制柜及管線架等組成。

●電器控制柜采用PLC自動控制,同時也可手動操作。實現電源控制、風量調節、溫度自動控制、保溫時間自動控制（2小時）、故障報警裝置等。

●電器控制設置自動操作檔和手動操作檔。

●電器控制柜面板上設置電流和電壓表、數顯儀表、溫度調控器，吸附時間調控器及風機、加熱器、照明等指示燈按鈕。

●電器控制柜自動工作時，都是預先根據設備所需功能編程好的，操作時只要把開關旋轉到自動檔，設定所需溫度及烘干時間，按下指示按鈕即可。這時風機根據程序自動間隔約3秒相繼啟動工作，接著加熱器自動相繼間隔工作。停止工作時，加熱器先自動停止工作，約間隔5分鐘后風機自動停止工作。

●電器控制設備都是互鎖的。電器控制柜設置故障聲光報警，如果風機出現故障不運轉或加熱器出現故障等，只要那一個環節出現故障，都能自動切斷總電源，自動停機聲光報警。

●在設定溫度后，加熱器自動工作，溫度達到后自動斷電，并能在保溫時間內自動加熱保溫。有故障后，能自動停電，確全。加熱時，風機先工作，到設定時間后加熱器自動工作。停止加熱時，加熱器自動斷電，到設定時間后風機自動停止工作，確全運行生產。

●電器控制柜內主要元器件為進口產品如、施耐德等品牌。

10.4負荷等級

本廢氣催化燃燒裝置配電電壓等級380V/220V，三相四線制，控制電源為交流220V。

電氣設備選擇在滿足工藝要求及確保人身安全的前提下，方便、可靠性高、便于維護、半自動化程度高的設備，以便使整個電氣系統、可靠
