詳細信息（9-19高壓離心通風機，陜西高壓離心風機直銷，陜西高壓通風機制造，西安高壓風機價格）

品牌： 和基風機
型號： 9-19
加工定制： 否
類型： 高壓鼓風機
氣流方向： 徑向

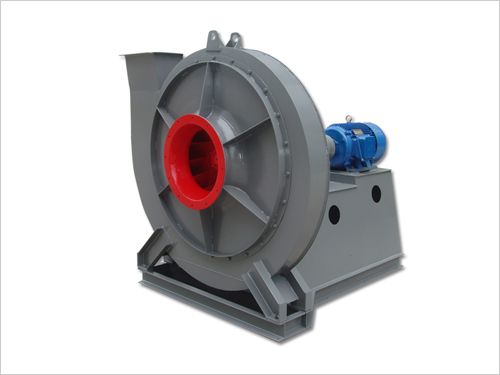

9-19、9-26高壓離心通風機

    一、通風機的用途
  9-19、9-26型離心通風機，一般用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料，輸送空氣及無腐蝕性不自燃，不含粘性物質之氣體。介質溫度一般不超過60℃，介質中所含塵土及硬質顆粒不大于150mg/m³。
    二、通風機的型式
   本通風機為單吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。

通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示；逆時針旋轉稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示。“左”、“右”均可制成0°，45°，90°，135°，180°，225°共六種角度。

風機的傳動方式為A式（№4-6.3）和D式(№7.1-16)兩種。
    三、通風機的結構

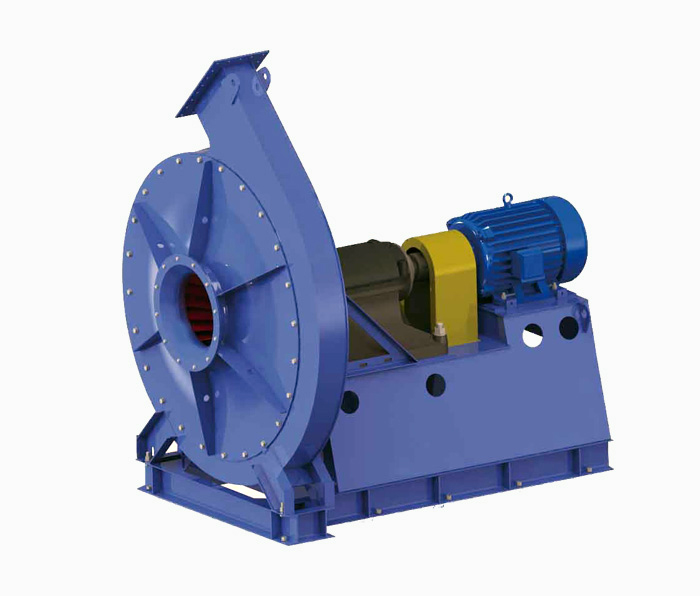

   №4-6.3主要由葉輪、機殼、進風口、支架等組成：№7.1-16主要由葉輪、機殼、進風口、傳動組等組成。
    葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，故運轉平穩。
    機殼：用普通鋼板焊接成蝸形殼整體。
    進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。

傳動組：由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，軸承用潤滑脂潤滑。

9-19高壓離心通風機性能與選用件表

機號	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 kw	所需功率 kw	電動機		聯軸器 GB/T4323-2002 1套	地腳螺栓 4套
機號	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 kw	所需功率 kw	型號	功率kw	聯軸器 GB/T4323-2002 1套	地腳螺栓 4套
11.2	D	960	1	5990	3182	76.5	6.84	8	Y180L-6	15	(240-85×48)	M12×300
			2	7388	3237	80	8.2	9.6
			3	8785	3210	81.5	9.51	11.2
			4	10182	3128	81	10.8	12.7
			5	11580	2996	78.2	12.19	14.3
			6	12978	2860	74.5	13.7	16.1	Y200L2-6	22	(240-85×55)	m16×400
			7	14375	2705	70	15.28	17.9	Y200L2-6	22	(240-85×55)	m16×400
12.5	D	1450	1	12577	9229	76.5	40.84	47.9	Y258S-4	75	(290-85×80)	M20×500
			2	15522	9390	80	48.92	57.4
			3	18447	9310	81.5	56.72	66.6
			4	21381	9068	81	64.46	75.6	Y315S-4	110	(290-85×80)	M24×630
			5	24316	8678	78.2	72.76	85.4
			6	27251	8278	74.5	81.75	95.9
			7	30186	7822	70	91.18	107
12.5	D	960	1	8327	3975	76.5	11.85	13.9	Y200L2-6	22	(240-85×55)	M16×400
			2	10270	4043	80	14.2	16.7
			3	12213	4009	81.5	16.46	19.3
			4	14156	3907	81	18.71	21.9
			5	16099	3741	78.2	21.11	24.8	Y250M-6	37	(240-85×65)	M20×500
			6	18042	3571	74.5	23.72	27.9
			7	19985	3377	70	26.46	31.1
