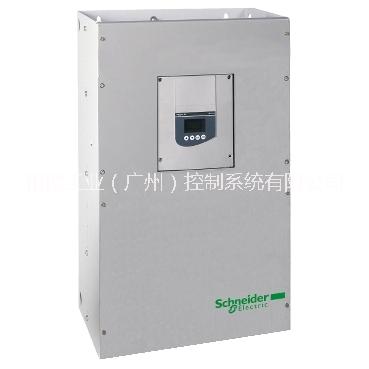

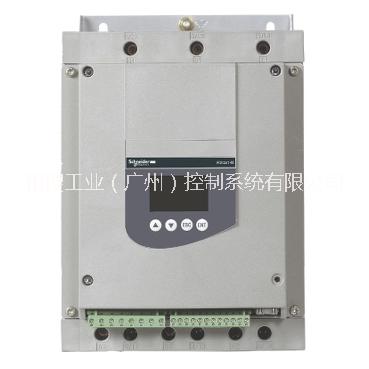

和稷特價供應施耐德軟啟動器型號ATS48C59Q

ATS48C59Q

產品系列 Altistart 48
產品類型 軟起動器
產品功能 異步電機
應用領域 重工業和泵
產品短名 ATS48
額定電源電壓 [Us] 230...415 V (- 15...10 %)
電動機功率 (kW) 132 kW 在…上 230 V (與電機電源線相連) 用于重載應用
160 kW 在…上 230 V (與電機電源線相連) 用于標準應用
250 kW 在…上 230 V (連接至電機三角形端子) 用于重載應用
250 kW 在…上 400 V (與電機電源線相連) 用于重載應用
315 kW 在…上 400 V (與電機電源線相連) 用于標準應用
355 kW 在…上 400 V (連接至電機三角形端子) 用于嚴酷應用
400 kW 在…上 400 V (連接至電機三角形端子) 用于標準應用
功耗W 用于嚴酷應用 1386 W
用于標準應用 1731 W
使用類別 AC-53A
啟動類型 通過轉矩控制（啟動器電流限制在5倍ln值以內）
IcL 起動器 額定 590 A (與電機電源線相連) 用于標準應用
1022 A (連接至電機三角形端子) 用于嚴酷應用
590 A (connection in the motor supply line) for severe applications
1022 A (connection to the motor delta terminals) for standard applications
IP 保護等級 IP00

補充信息
隱藏 隱藏
組裝方式 帶散熱片
可用功能 旁路接觸器（可配置）
電源電壓范圍 195...456 V
供電頻率 50...60 Hz (- 5...5 %)
網絡頻率 47.5...63 Hz
設備連接 用電機電源線
至電機三角形端子
出廠設置電流 560 A
控制回路電壓 220 - 15 %至415 + 10 %, 50/60 Hz
控制電路能耗 80 W
離散量輸出數量 2
輸出型式 (LO1) 邏輯輸出 0 V 通用配置
(LO2) 邏輯輸出 0 V 通用配置
(R1) 繼電器輸出 故障繼電器 NO
(R2) 繼電器輸出 啟動結束繼電器 NO
(R3) 繼電器輸出 電機已上電 NO
輸出的準確精度 +/- 5 %
最小開關電流 [Imin] 繼電器輸出 10 mA 在…上 6 V DC
開關電流 邏輯輸出 0.2 A 在…上 30 V DC
繼電器輸出 1.8 A 在…上 230 V AC 感性負載 量, cos phi = 0.5, L/R = 20 ms
繼電器輸出 1.8 A 在…上 30 V DC 感性負載 量, cos phi = 0.5, L/R = 20 ms
離散量輸入數量 5
數字量輸入類型 PTC, 750 ? 在…上 25 °C
(停止，運行 LI3, LI4) 邏輯, <= 8 mA 4300 ?
離散量輸入電壓 24 V (<= 30 V)
離散量輸入邏輯 正邏輯 (停止，運行 LI3, LI4) 狀態 0 < 5 V 和 <= 2 mA, 狀態 1 > 11 V 和 >= 5 mA
提供浪涌電流 可調 0.4...1.3 Icl
模擬量輸出 型號 (AO) 電流輸出 0-20 mA 或 4-20 mA <= 500 ?
通訊端口協議 Modbus
連接器類型 1 RJ45
通信數據鏈路 串行
物理接口 RS485 多點連接串口
傳輸速率 4800, 9600 或 19200 bps
安裝設備 31
保護類型 缺相保護 (線)
熱保護 (馬達)
熱保護 (起動器)
標識 CE
冷卻方式 強制通風
操作位置 垂直方向 +/- 10°
高度 670 mm
寬度 400 mm
深度 300 mm
產品重量 51.4 kg
功率范圍 110...220 kW 在…上 200...240 V 3 相
250...500 kW 在…上 380...440 V 3 相
250...500 kW 在…上 200...240 V 3 相
馬達啟動器類型 軟起動器

環境
隱藏 隱藏
電磁兼容性 傳導和輻射干擾 符合 IEC 60947-4-2 A 級
有阻尼的振蕩波s 符合 IEC 61000-4-12 級別 3
干擾 符合 IEC 61000-4-2 級別 3
免于電瞬變 符合 IEC 61000-4-4 級別 4
免于輻射的射頻電子干擾 符合 IEC 61000-4-3 級別 3
電壓/電流脈沖 符合 IEC 61000-4-5 級別 3
符合標準 EN/IEC 60947-4-2
產品認證 CCC
CSA
C-Tick
DNV
GOST
NOM 117
SEPRO
TCF
UL
抗振動 1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6
1.5 mm (f = 2...13 Hz) 符合 EN/IEC 60068-2-6
抗沖擊 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27
噪音級別 55 dB
污染等級 3 級 符合 IEC 60664-1
相對濕度 0...95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
環境溫度 -10...40 °C 無降容
-10...40 °C 無降容
40...60 °C with current derating of 2 % per °C
貯存環境溫度 -25...70 °C
工作海拔 <= 1000 m 無降容
> 1000, < 2000 電流降額 2.2 %/ 增加100 m

合同保修
階段 18 個月
