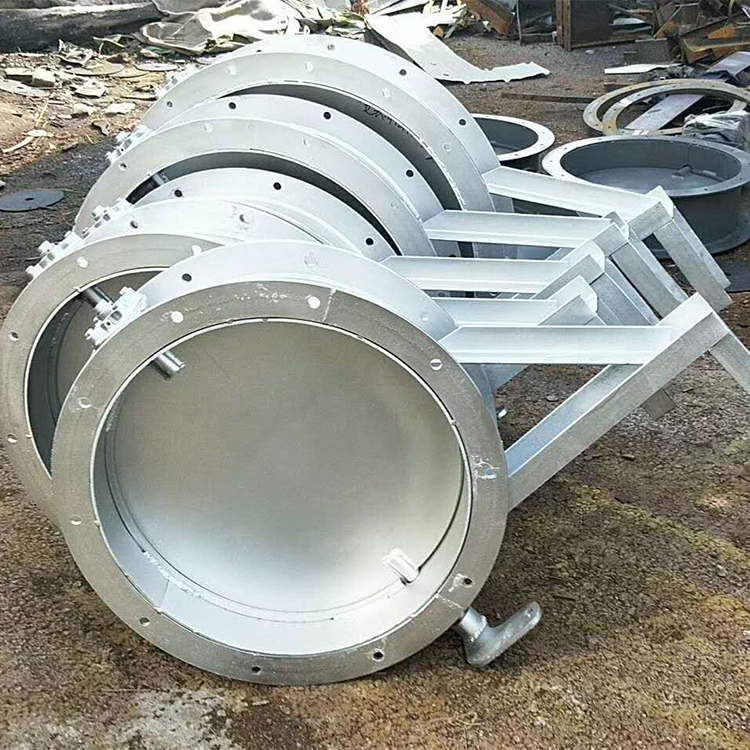

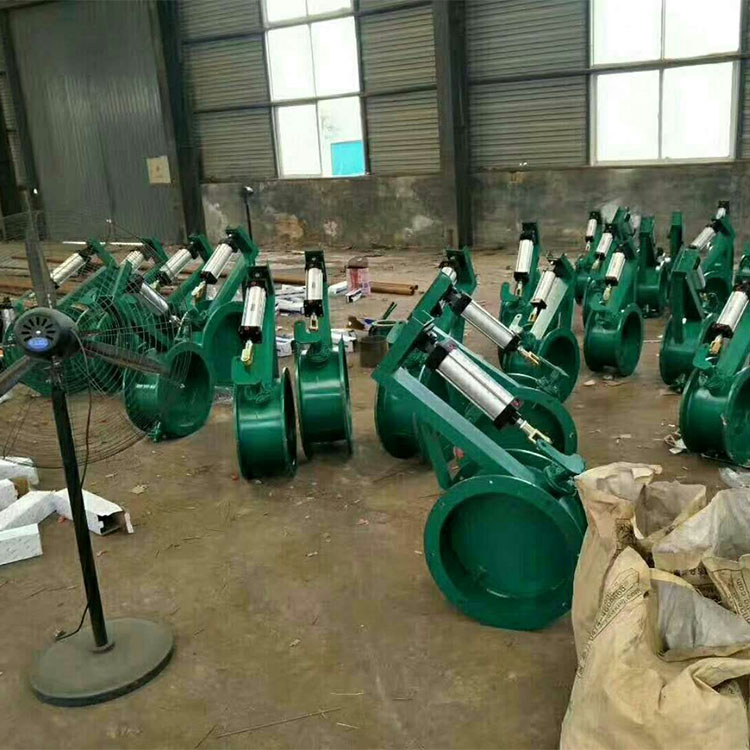

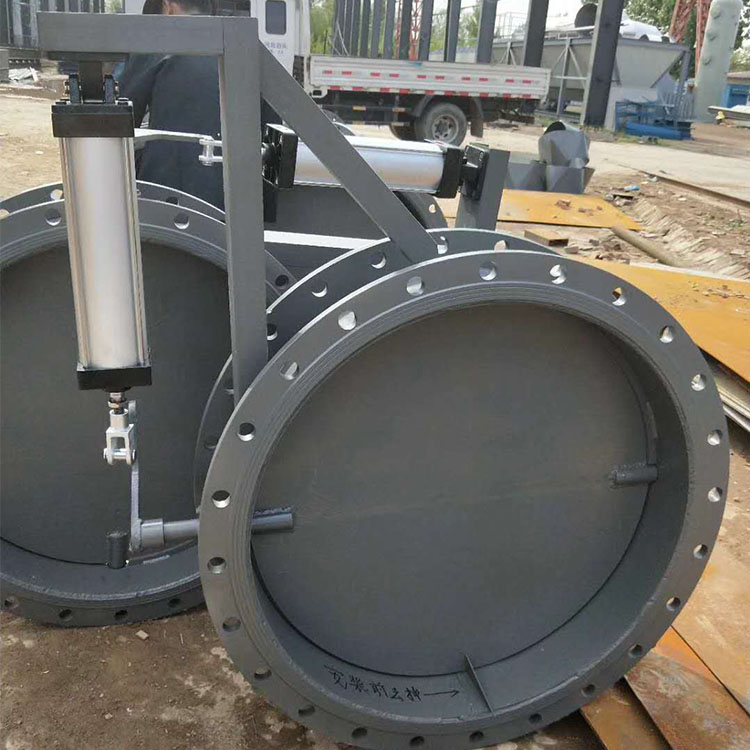

通風蝶閥閥板采用與閥體相同材料加工成密封圈,電動通風蝶閥,采用手柄或蝸輪傳動。其適用溫度隨閥體選材而定,通風蝶閥是一種非密閉型蝶閥,廣泛適用于工業、建材、冶金、礦山、電力、環保等管道作通風調節介質流量之用,過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上,用以連通、啟閉或調節介質量,其主要特點為:
1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,設計新穎、合理、結構獨特、緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。
2.內無連桿、螺栓等、工作可靠、使用壽命長、啟閉方便迅速、省力、流體阻力小,可以經常操作??梢远喙の话惭b,不受介質流向影響。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、低壓下,可以實現良好的密封。
5、調節性能好。
標準及參數:
標準:
1、設計標準:GB/T12238-1989 JB/T8692-1998
2、法蘭連接尺寸:GB/T9115.1-2000
3、結構長度 h:GB/T12221-1989
4、壓力試驗:GB/T13927-1992;JB/T9092-1999
參數
公稱通徑 DN(mm) 50~2000
公稱壓力 PN(Mpa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質 、含塵氣體、煙道氣等
適用溫度 負-10度,還有零上 250度
