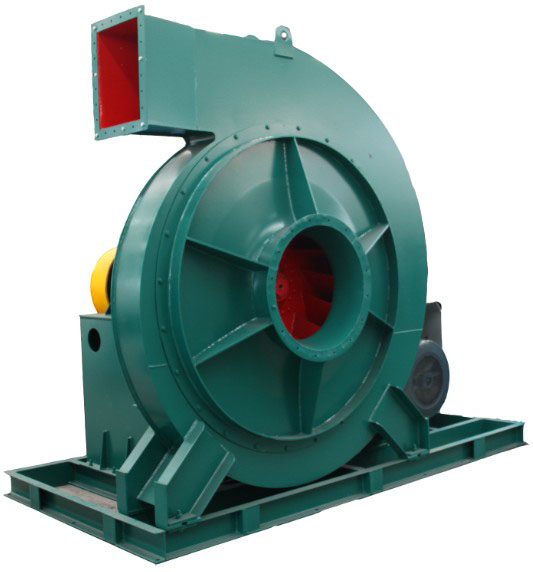

Y9-38鍋爐離心引風機 陜西鍋爐離心引風機直銷，西安鍋爐離心引風機制造商，陜西鍋爐離心引風機哪兒好
[鍋爐離心引風機
高壓鍋爐離心引風機]
西安市鍋爐離心引風機廠家
[鍋爐離心引風機 高壓鍋爐離心引風機]
郵箱：
手機：
- 品牌： 和基風機
- 型號： Y9-38
- 氣流方向： 離心
- 材質： Q345B
- 風機壓力： 高壓風機
- 類型： 引風機
- 性能： 高壓
- 用途： 鍋爐風機
- 葉片數： 28
Y8-39、Y9-38型鍋爐引風機
一、用途
Y9-38、Y8-39風機是適用于配有省煤器（預熱器）和消煙除塵裝置的0.5～35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但進氣溫度不得超過250℃。
在引風機前必須加裝效率不低于85%的除塵裝置，降低進入風機的煙氣含塵量，不但減少了煙氣對環境污染，而且降低了煙塵對風機的磨損，有利提高風機的使用壽命。
二、形式：
1）該風機制成單吸入，機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三種。
2）引風機又可制成右旋或左旋兩種形式。
三、結構特點：風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
1）葉輪材料為Q345（16Mn），長短相間前向彎曲葉片。葉輪成型后經靜、動平衡校正，因此運行平穩可靠。
2）機殼用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門。便于葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
3）進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
4）傳動組由主軸、水冷軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承、軸承箱有整體式和部分式兩種形式。№4～№6.3采用整體式軸承箱；№7.1～№16采用剖分式軸承箱。兩種軸承箱均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異，一般按0.5～1m3/h考慮。軸承箱上裝有溫度計和油位指示器，潤滑油采用46#機械油，加入油量按油位標志的要求。
5）調節門是用來調節風機流量大小的裝置。調節門葉片為花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置從進風口方向看，在右側對右旋轉風機扳把從下往上推是全閉到全開方向；對左旋轉風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑。潤滑脂采用高溫（260℃）膨潤土脂，使風機在高溫運轉時仍能保證潤滑作用。
Y9-38鍋爐離心引風機性能表 tj=140℃
| 機號 傳動 方式 | 轉速 （r/min） | 工況 序號 | 流 量 （m3/h） | 全 壓 （Pa） | 內效率 % | 內功率 Kw | 所需 功率 Kw | 電 動 機 | 聯軸器 GB4323-2002 | 地腳螺栓 GB799-88 | |
| 型號 | 功率（Kw） | ||||||||||
| 8D | 1450 | 1 | 13189 | 2653 | 76.0 | 12.79 | 16.96 | Y225S-4 | 37 | 200-60×65 | M16×400 |
| 2 | 15387 | 2794 | 82.3 | 14.51 | 19.25 | ||||||
| 3 | 17585 | 2809 | 82.8 | 16.57 | 21.98 | ||||||
| 4 | 19783 | 2794 | 81.5 | 18.84 | 24.98 | ||||||
| 5 | 21982 | 2756 | 79.5 | 21.17 | 28.08 | ||||||
| 6 | 24180 | 2700 | 77.5 | 23.40 | 31.04 | ||||||
| 7 | 26378 | 2605 | 74.5 | 26.62 | 33.99 | ||||||
| 9D | 1450 | 1 | 18778 | 3357 | 76.0 | 23.04 | 30.57 | Y280S-4 | 75 | 200-75×65 | M20×500 |
| 2 | 21908 | 3536 | 82.3 | 26.15 | 34.69 | ||||||
| 3 | 25038 | 3556 | 82.8 | 29.87 | 39.62 | ||||||
| 4 | 28168 | 3536 | 81.5 | 33.95 | 45.03 | ||||||
| 5 | 31298 | 3488 | 79.5 | 38.14 | 50.60 | ||||||
| 6 | 34427 | 3417 | 77.5 | 42.17 | 55.93 | ||||||
| 7 | 37557 | 3297 | 74.5 | 46.17 | 61.25 | ||||||
| 10D | 1450 | 1 | 25760 | 4145 | 76.0 | 39.03 | 51.77 | Y315S-4 | 110 | 200-80×65 | M24×630 |
| 2 | 30053 | 4365 | 82.3 | 44.28 | 58.73 | ||||||
| 3 | 34346 | 4390 | 82.8 | 50.58 | 67.10 | ||||||
| 4 | 38639 | 4365 | 81.5 | 57.49 | 76.26 | ||||||
| 5 | 42933 | 4306 | 79.5 | 64.59 | 85.69 | ||||||
| 6 | 47226 | 4218 | 77.5 | 71.40 | 94.71 | ||||||
| 7 | 51519 | 4071 | 74.5 | 78.20 | 103.74 | ||||||
| 機號 傳動 方式 | 轉速 （r/min） | 工況 序號 | 流 量 （m3/h） | 全 壓 （Pa） | 內效率 % | 內功率 Kw | 所需 功率 Kw | 電 動 機 | 聯軸器 GB4323-2002 | 地腳螺栓 GB799-88 | |
| 型號 | 功率（Kw） | ||||||||||
| 11.2D | 1480 | 1 | 36939 | 5441 | 76.0 | 73.46 | 86.2 | Y315L1-4 | 160 | 240-80×75 | M24×630 |
| 2 | 43096 | 5733 | 82.3 | 83.39 | 97.86 | ||||||
| 3 | 49252 | 5768 | 82.8 | 95.31 | 111.84 | ||||||
| 4 | 55409 | 5733 | 81.5 | 108.27 | 127.05 | ||||||
| 5 | 60565 | 5651 | 79.5 | 121.56 | 142.64 | ||||||
| 6 | 67722 | 5534 | 77.5 | 134.33 | 157.63 | ||||||
| 7 | 73879 | 5347 | 74.5 | 147.29 | 172.84 | ||||||
| 11.2D | 980 | 1 | 24459 | 2386 | 76.0 | 21.33 | 25.03 | Y280M-6 | 55 | 240-75×75 | M20×630 |
| 2 | 28536 | 2514 | 82.3 | 24.21 | 28.41 | ||||||
| 3 | 32613 | 2529 | 82.8 | 27.67 | 32.47 | ||||||
| 4 | 36690 | 2514 | 81.5 | 31.44 | 36.89 | ||||||
| 5 | 40766 | 2478 | 79.5 | 35.30 | 41.42 | ||||||
| 6 | 44843 | 2426 | 77.5 | 39.00 | 45.77 | ||||||
| 7 | 48920 | 2344 | 74.5 | 42.76 | 50.18 | ||||||
| 12.5D | 960 | 1 | 33310 | 2852 | 76.0 | 34.7 | 46.03 | Y315M-6 | 90 | 240-80×75 | M24×630 |
| 2 | 38861 | 2998 | 82.3 | 39.32 | 52.16 | ||||||
| 3 | 44413 | 3021 | 82.8 | 45.01 | 59.71 | ||||||
| 4 | 49965 | 2998 | 81.5 | 51.05 | 67.73 | ||||||
| 5 | 55516 | 2965 | 79.5 | 57.51 | 76.29 | ||||||
| 6 | 61068 | 2898 | 77.5 | 64.0 | 84.89 | ||||||
| 7 | 66620 | 2796 | 74.5 | 69.45 | 92.13 | ||||||
| 機號 傳動 方式 | 轉速 （r/min） | 工況 序號 | 流 量 （m3/h） | 全 壓 （Pa） | 內效率 % | 內功率 Kw | 所需 功率 Kw | 電 動 機 | 聯軸器 GB4323-2002 | 地腳螺栓 GB799-88 | |
| 型號 | 功率（Kw） | ||||||||||
| 12.5D | 730 | 1 | 25329 | 1650 | 76.0 | 15.28 | 20.27 | Y280S-8 | 37 | 240-75×75 | M20×500 |
| 2 | 29551 | 1741 | 82.3 | 17.36 | 23.03 | ||||||
| 3 | 33773 | 1751 | 82.8 | 19.84 | 26.32 | ||||||
| 4 | 37994 | 1741 | 81.5 | 22.55 | 29.91 | ||||||
| 5 | 42216 | 1718 | 79.5 | 25.34 | 33.62 | ||||||
| 6 | 46437 | 1622 | 77.5 | 27.0 | 35.81 | ||||||
| 7 | 50659 | 1617 | 74.5 | 30.54 | 40.52 | ||||||
| 14D | 960 | 1 | 46789 | 3561 | 76.0 | 60.91 | 80.80 | Y355M1-6 | 160 | 315-95×95 | M24×630 |
| 2 | 54597 | 3750 | 82.3 | 69.10 | 91.67 | ||||||
| 3 | 62397 | 3771 | 82.8 | 79.94 | 104.72 | ||||||
| 4 | 70197 | 3750 | 81.5 | 89.72 | 119.02 | ||||||
| 5 | 77997 | 3708 | 79.5 | 101.05 | 134.05 | ||||||
| 6 | 85796 | 3624 | 77.5 | 111.44 | 147.83 | ||||||
| 7 | 93596 | 3498 | 74.5 | 122.07 | 161.93 | ||||||
| 16D | 960 | 1 | 69856 | 4651 | 76.0 | 118.75 | 157.53 | Y400-6 | 315 | 315-110×95 | M30×630 |
| 2 | 81498 | 4898 | 82.3 | 134.73 | 178.73 | ||||||
| 3 | 93141 | 4926 | 82.8 | 153.92 | 204.18 | ||||||
| 4 | 104784 | 4898 | 81.5 | 174.93 | 232.04 | ||||||
| 5 | 106427 | 4832 | 79.5 | 196.57 | 260.75 | ||||||
| 6 | 128069 | 4733 | 77.5 | 217.26 | 288.20 | ||||||
| 7 | 139712 | 4568 | 74.5 | 237.96 | 315.60 | ||||||
