南澳電氣專業生產NAGXZ全自動工頻諧振高壓成套耐壓試驗裝置

產品別名

變頻諧振耐壓試驗裝置、變頻串聯諧振試驗裝置、變頻諧振試驗裝置、串聯諧振耐壓試驗裝置、變頻諧振高壓試驗裝置組成、工頻諧振試驗裝置、直流耐壓試驗、電抗器Q值、直流耐壓試驗標準、串聯諧振裝置、串聯諧振耐壓試驗、高頻脈沖振蕩試驗、耐壓試驗電抗器、串聯諧振耐壓試驗儀、勵磁變壓器維修

應用范圍

工頻諧振裝置主要應用于6kV-500kV高壓交聯電纜、6kV-500kV變壓器 、發電機、GIS和SF6開關、其它電力高壓設備（如母線，套管，互感器）的交流耐壓試驗。利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗 電壓的設備。串聯諧振試驗設備廣泛用于電力、冶金、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

工頻諧振有串聯諧振和并聯諧振兩種方式，這兩種方式取用電源容量的補償效果基本相同，達到全補償后，輸入容量都可降為試驗輸出容量的1/Q以下。

南澳電氣生產的工頻諧振試驗裝置，已廣泛應用于電力、冶金、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。

工作原理

電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/（2π√L·C）當試驗頻率等于這個頻率時，該電路發生諧振。

通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。

功能特點

工頻諧振試驗裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。

我公司在工頻諧振試驗裝置高壓試驗方面，自行開發的調頻、調壓軟件技術，于國內高壓試驗行業，利用這一技術采用16位精細調頻、10KHz載波頻率、SPWM和進口原裝IPM整體模塊設計，制造的工頻諧振試驗裝置，完全符合國家有關高壓試驗的規程和要求。

南澳電氣生產的工頻諧振特點

1、超大屏幕顯示試驗數據、試驗狀態并有實時操作步驟指示功能。能靈活整定試驗電壓、調頻范圍、加壓時間。試驗結果能計算出被試品電容值并可打印。

2、體積小、重量輕、操作方便。由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/ Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全。

3、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率（THD）極小，優于現有所有類型的交流耐壓設備。試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷；閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。

4、L——可調電抗器的電感量，CX——被試品電容，r——可調電抗器的有功損耗及被試品介損等全回路綜合損耗的等效并聯電阻。L調節至諧振點電感量L0時，XL=XC，IL=IC此時即實現了完全并聯諧振。并聯諧振時，電源供給的電壓UX 與試驗電壓相同，由于無功電流完全補償?shù)窒?，電源僅需提供COSΦ=1的IX=Ir補償諧振回路的綜合有功損耗，便可激發并維持穩定的諧振。并聯諧振具有串聯諧振同等的無功補償及其相應的優點，但不能充分具有串聯諧振所具的其他三項特點。一般大多采用串聯諧振交流耐壓的方式。

5、分辨率高、頻率分辨率為0.01Hz，電壓分辨率為0.01V；安全可靠性高，系統具有過電壓、過電流及放電保護功能，可確保人身及設備安全性。

主要參數

1、環境溫度：-10～45℃

2、工作濕度：≤90％

3、海拔：≤2000M

4、電源輸入：220V±10％單相 輸出0～220V（≤10KW）

             380V±10％三相，50Hz 輸出0～400V

5、額定試驗容量：0～8000KVA（可定制）

6、諧振電壓：0～1000kV（可定制）

7、頻率調節范圍：0.1～300Hz

8、系統測量精度：0.5級

9、頻率調節分辨率：0.01Hz

10、不穩定度：≤0.05％

11、輸出波形：正弦波

12、波形畸變率：≤0.5％

13、綜合噪聲值： 60dB

14、電抗器Q值：30～200

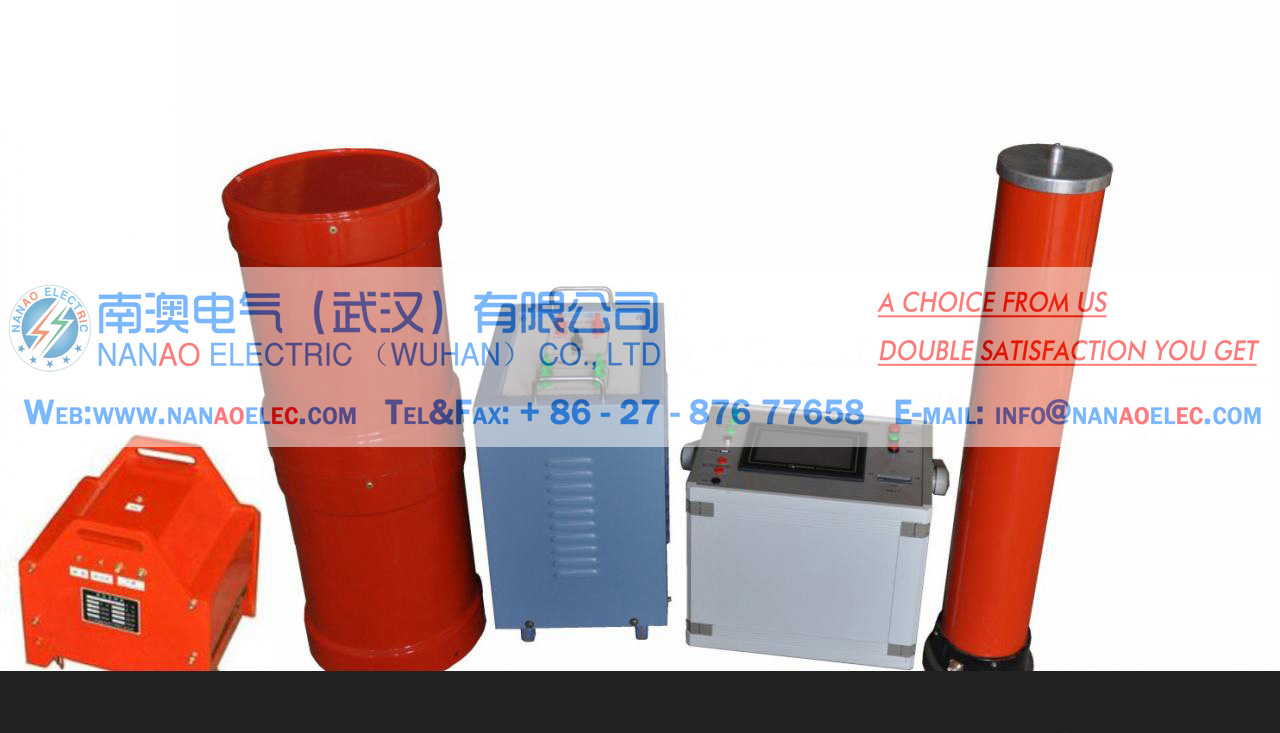

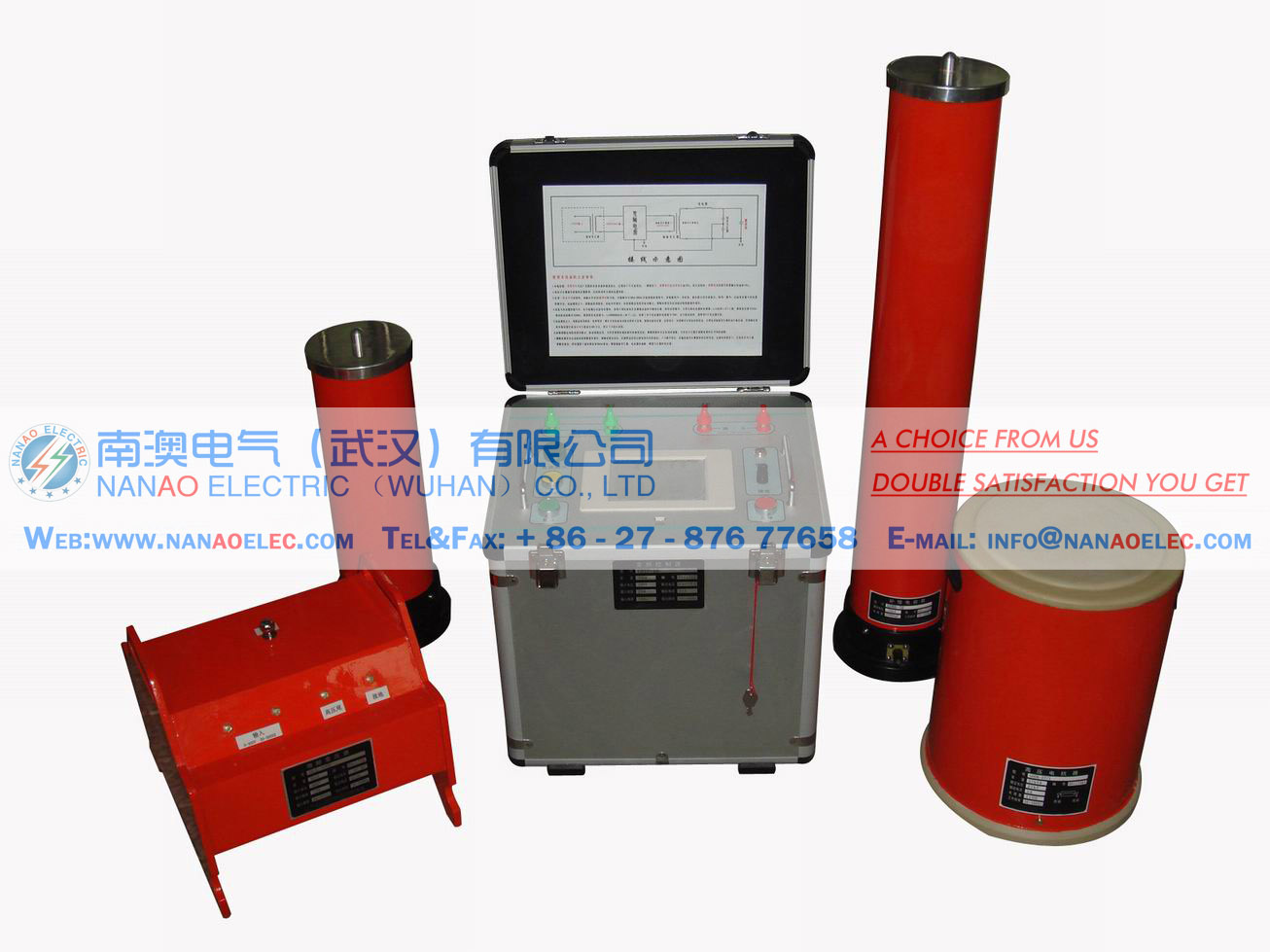

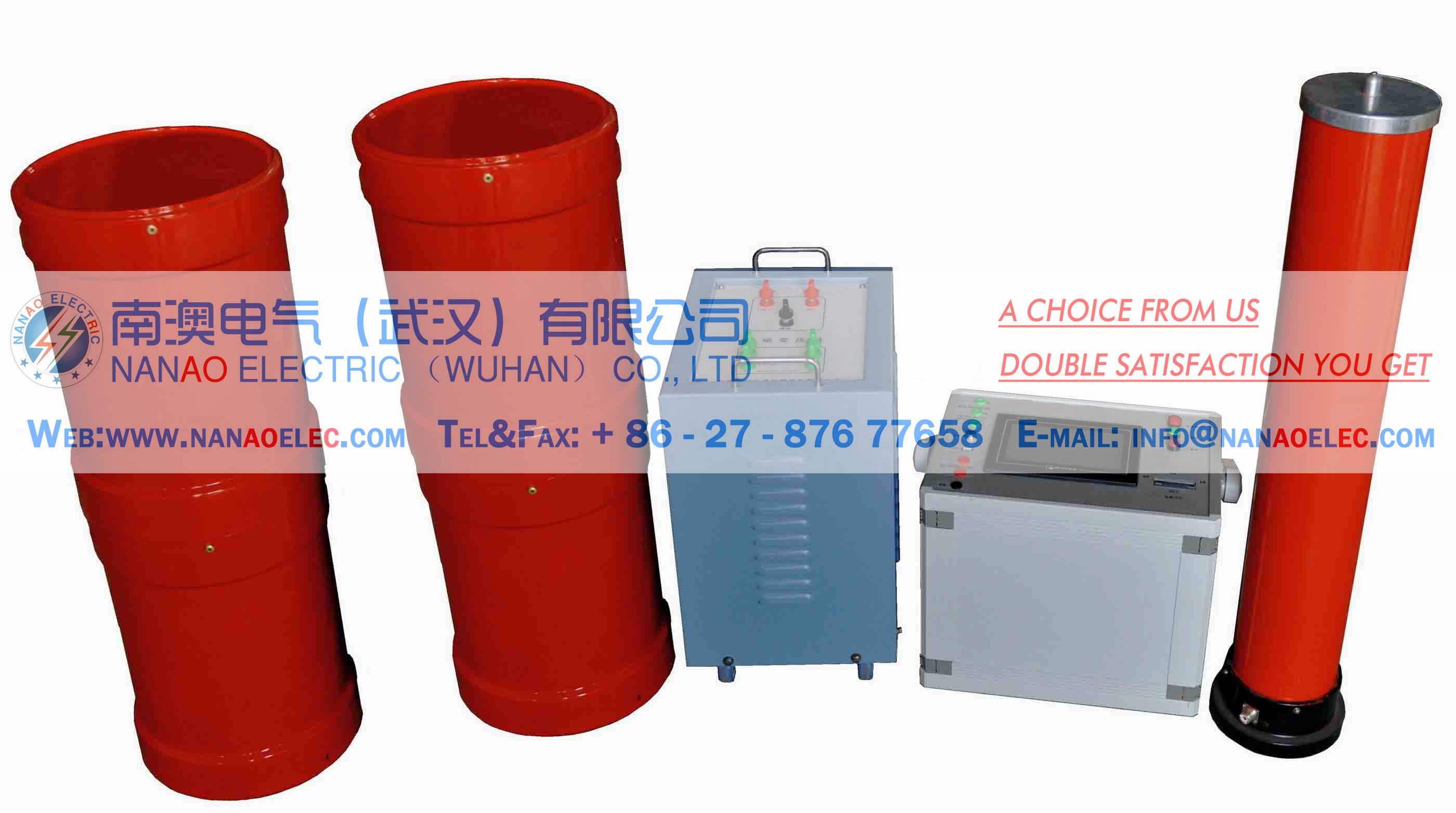

工頻諧振成套配置

電抗器：與被試品串聯，構成LC串聯諧振電路。

補償電容：補償小電容量被試品調整被試品頻率。

調頻電源：既可改變其輸出頻率，又可改變其輸出電壓。

勵磁變壓器：起耦合信號及電壓變換的作用，并按自身變化來提升電壓。

電容分壓器：測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
